在半导体芯片制造中，工程师们需要在微观尺度下排查微米级甚至纳米级的细微瑕疵。这些瑕疵可能潜伏在芯片内部或封装层之间，肉眼完全无法识别，传统检测方法也难以精准捕捉，却可能导致芯片功能失效、可靠性下降，甚至引发整批产品报废。短波红外（SWIR）光源技术，正是为芯片制造检测量身定制的“高精度透视眼”，能够穿透封装层，让隐形缺陷无所遁形。接下来，我们详细解析其如何实现封装芯片内部线路的可视化检测。

一、什么是短波红外光？
  我们肉眼可见的光（可见光），仅占电磁波谱中极其狭窄的一段（波长380-780纳米）。短波红外光（SWIR）紧邻可见光的红外波段，行业标准波长范围为900-2500纳米。其核心特性的专业表述的如下：
1、  不可见但可精准探测：肉眼无法感知短波红外光，但通过InGaAs（铟镓砷）等专用红外传感器，可将其转化为可观测的电信号和图像，且检测过程不会对芯片外观、内部电路造成任何影响（无光照损伤）。
2、 优异的材料穿透性：可高效穿透半导体制造中的关键材料——硅晶圆（尤其对1100-1700纳米波长透过率极高）、芯片塑料封装材料（如环氧树脂、聚酰亚胺），但无法穿透金属（如芯片内部的铜、铝互连线路），这是实现内部线路可视化的核心前提。
3、 物质特性敏感性：对材料中的微量水分、化学键（如封装材料中的环氧键、晶圆表面的氧化键）、杂质含量具有独特的吸收/反射响应，不同材质、不同缺陷状态对短波红外光的反射率、吸收率存在显著差异，形成类似“物质指纹”的特征信号，为缺陷识别提供精准依据——这一特性类似不同材质对可见光的折射差异，可通过信号差异区分正常结构与缺陷。

二、短波红外光源如何实现芯片内部检测？
  短波红外光源并非单一“发光器件”，而是与检测镜头、红外传感器、AI分析系统组成完整检测模块，其工作原理可分为三个核心步骤：

1、穿透封装层，直击芯片核心
  硅晶圆对短波红外光（尤其是1100-1700纳米波长）有独特透过性，就像玻璃对可见光的高透过率（透过率可达80%以上），而芯片常用的塑料封装材料（如环氧模塑料EMC）在900-2000纳米波长范围内呈现“半透明”状态，可允许短波红外光高效穿透；与之相反，芯片内部的金属互连线路（铜布线、铝焊盘）、焊点会强烈反射或吸收短波红外光，与周围的封装材料、硅基底形成鲜明的明暗对比，从而在成像中清晰呈现内部线路的形态。

2、多波长组合，覆盖全类型缺陷检测

短波红外光源可提供多个特征波长（行业常用1050nm、1300nm、1550nm等），不同波长的穿透能力、缺陷响应特性存在差异，需根据封装厚度、缺陷类型组合使用：
1050nm波长：穿透能力中等，适合薄封装芯片（封装厚度＜500μm），可清晰呈现表层互连线路、焊点形貌；
1300nm波长：穿透能力较强，适合中厚封装芯片（封装厚度500μm-1mm），可穿透封装层观测芯片内核与引线键合状态；
1550nm波长：对水分、有机残留（如芯片清洗后的光刻胶残留、封装过程中的杂质）敏感度极高，主要用于检测封装内部水汽、清洗残留、键合区污染等缺陷；
  通过多波长组合扫描，可实现对线路断裂、焊点虚焊、封装气泡、水汽残留、杂质嵌入等多种缺陷的全面识别，避免单一波长的检测盲区。

3、 AI智能分析，实现高效精准判断
  现代短波红外检测系统结合机器视觉与AI算法，并非单纯呈现图像，而是先预设芯片正常结构的标准图像模板，再将实时采集的红外图像与标准模板进行像素级比对，可精准识别微米级缺陷（最小可识别缺陷尺寸可达1-5μm，相当于头发丝直径的1/100），同时实现实时反馈、自动标记问题区域，无需人工肉眼比对，大幅提升检测效率与准确性。

三、为什么芯片检测需要短波红外光源？
  传统芯片检测方法（如可见光成像、人工目视、卤素灯照射检测）在现代高密度封装芯片检测中，面临三大无法突破的专业挑战，具体修正如下：

1、封装穿透陷阱：无法穿透致密封装层
  现代芯片（尤其是消费电子、汽车电子芯片）多采用高密度塑料封装或陶瓷封装，封装层致密且厚度较大（通常在数百微米至数毫米），可见光无法穿透封装层，无法观测内部线路与键合状态；即使是薄封装芯片，可见光也会被封装材料散射，导致成像模糊，无法识别细微缺陷。

2、 热损伤风险：易损坏娇贵芯片结构
  传统检测中使用的卤素灯、白炽灯，发光过程中会产生大量红外热辐射（长波红外为主），发热量大且温度难以控制，而芯片内部的互连线路、焊点、晶圆内核对温度极其敏感（超过80℃即可能造成热应力损伤、焊料软化），长期照射会导致芯片性能退化甚至直接损坏，无法满足芯片无损检测的需求。

3、 效率与精度瓶颈：无法适配规模化生产
  人工目视检测不仅速度慢（单颗芯片检测需数十秒），且无法识别微米级缺陷，漏检率、误检率极高（通常超过10%）；传统可见光成像检测仅能检测芯片表面缺陷，无法覆盖内部缺陷，无法满足现代芯片规模化、高精度生产的检测需求（芯片生产线检测速度需达到每秒数颗至数十颗）。
  短波红外光源恰好解决了上述三大痛点：既能穿透封装层实现内部可视化，又能保持低温工作（发光过程中无明显热辐射，光源表面温度可控制在50℃以下），避免芯片热损伤，同时结合AI系统实现高效、高精度自动检测，成为现代芯片制造（尤其是封装后检测、失效分析）中不可或缺的核心器件。

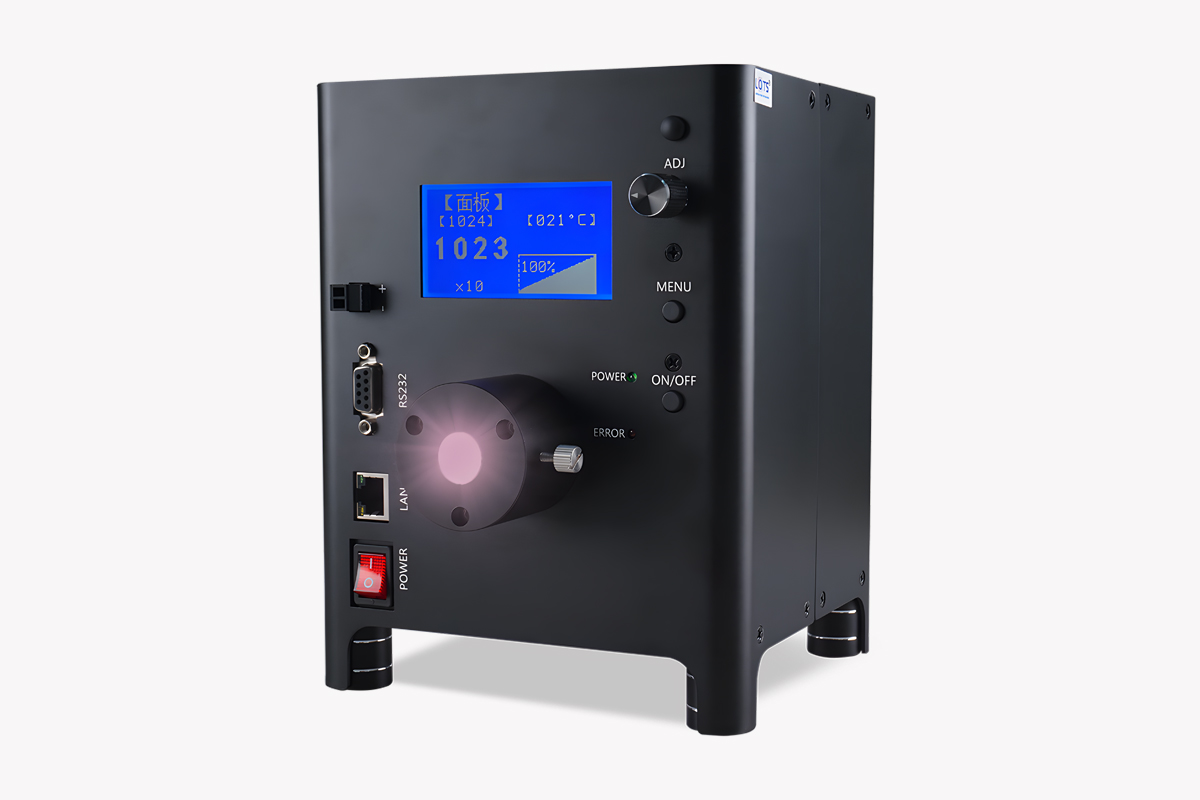

  东莞乐视自动化科技有限公司作为专业的视觉光源生产制造商，深耕半导体检测领域，研发出适配芯片检测的全系列短波红外光源产品。涵盖行业常用的环形、同轴、背光源等短波红外光源，以及针对半导体行业特殊检测场景（如微小芯片、高密度互连芯片、光纤耦合检测）定制的短波光纤红外光源，可根据芯片封装类型、检测需求，提供个性化的光源解决方案，助力芯片检测效率与精度提升。

  以上为短波光源的一组成像亮度对比图，曝光时间为300us参数时，点光灰度为40，而短波光纤光源为灰度为210，亮度比点光要高5倍多。在半导体检测中，需要配套镜头模组，由于视野极小，镜头倍数高导致通光量不够，且有棱镜组多次导光，所以对光源的亮度与穿透要求极高。短波光纤红外光源亮度很高，非常适合这种检测应用。

 下面我们通过一个案例了解，封装芯片在不同波段光的照射下的成像对比。

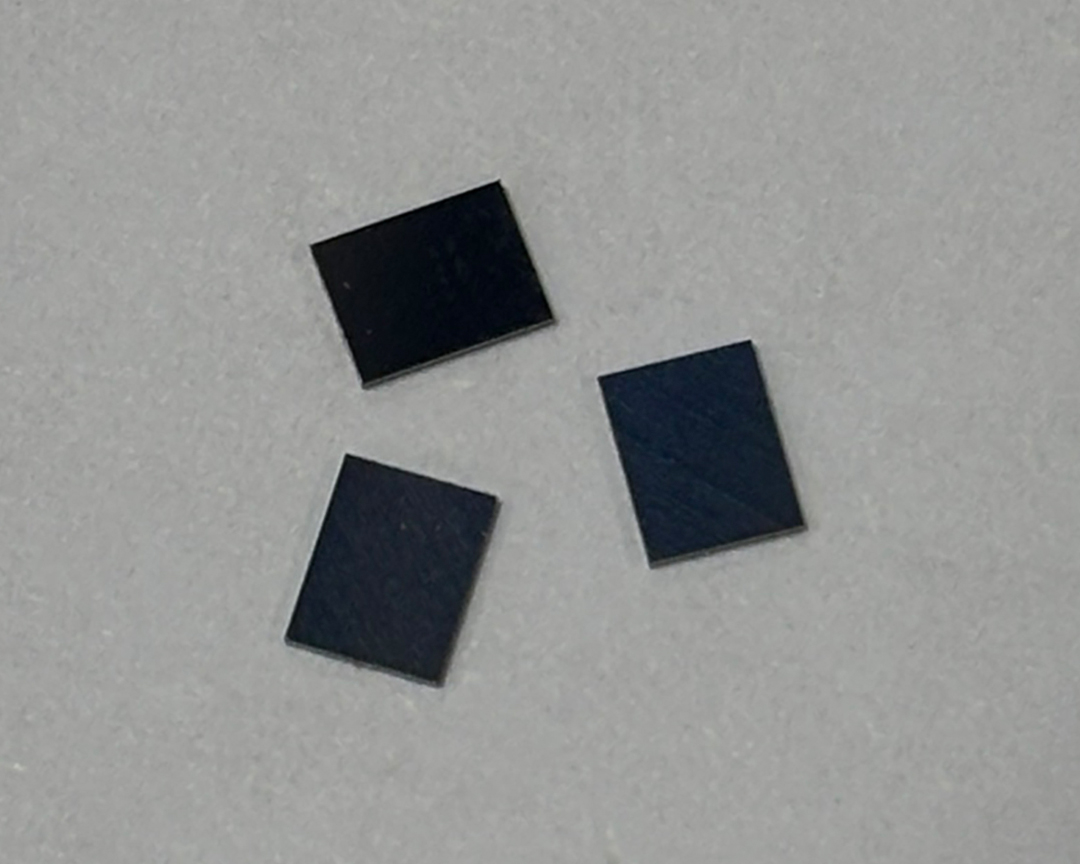

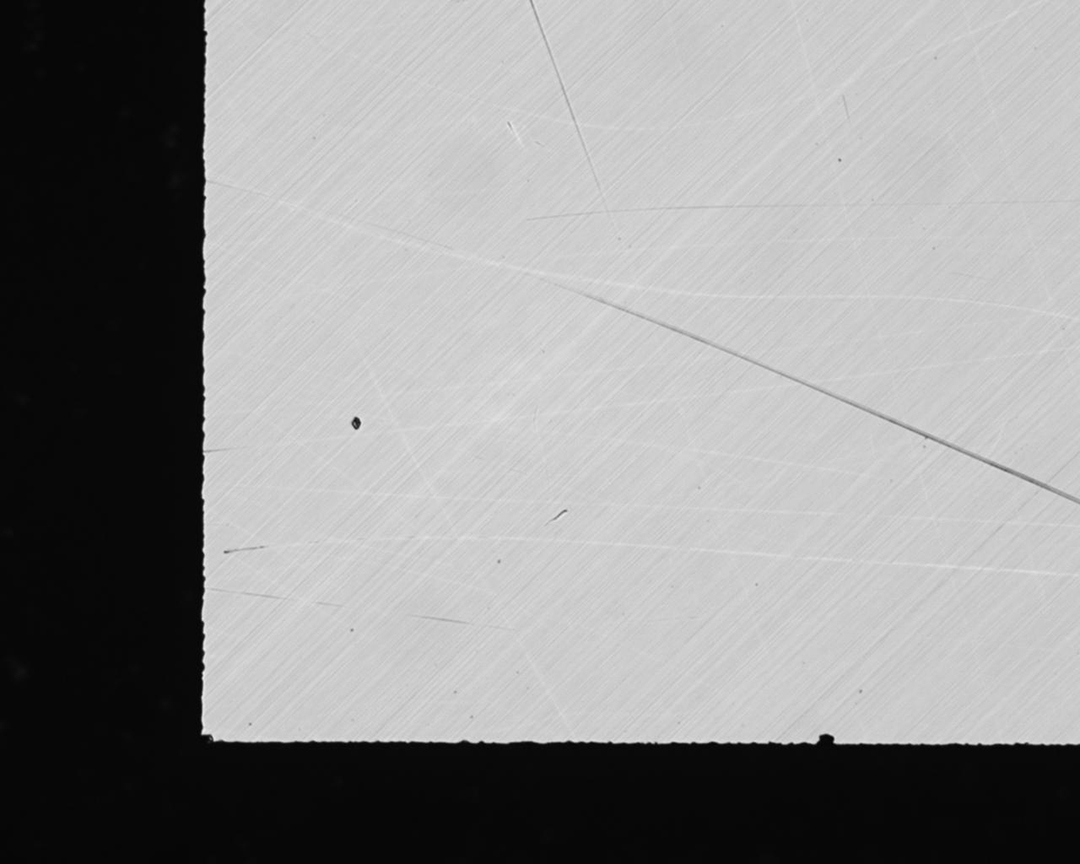

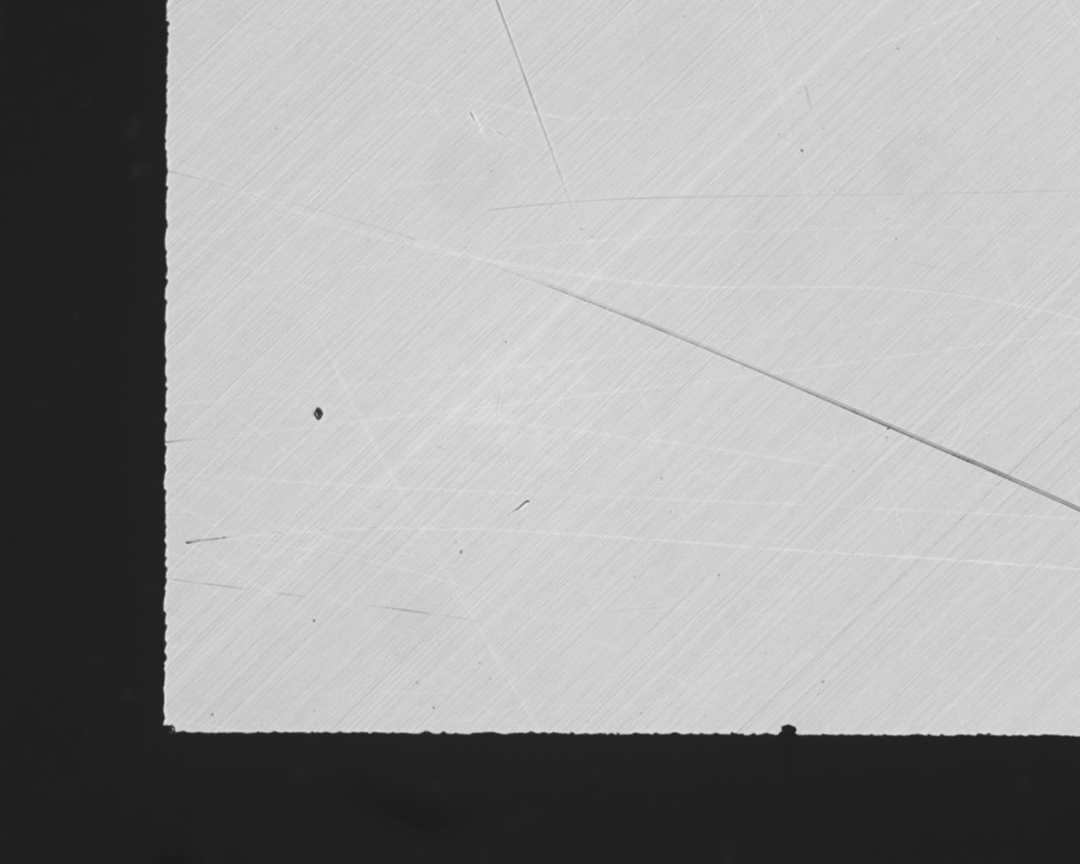

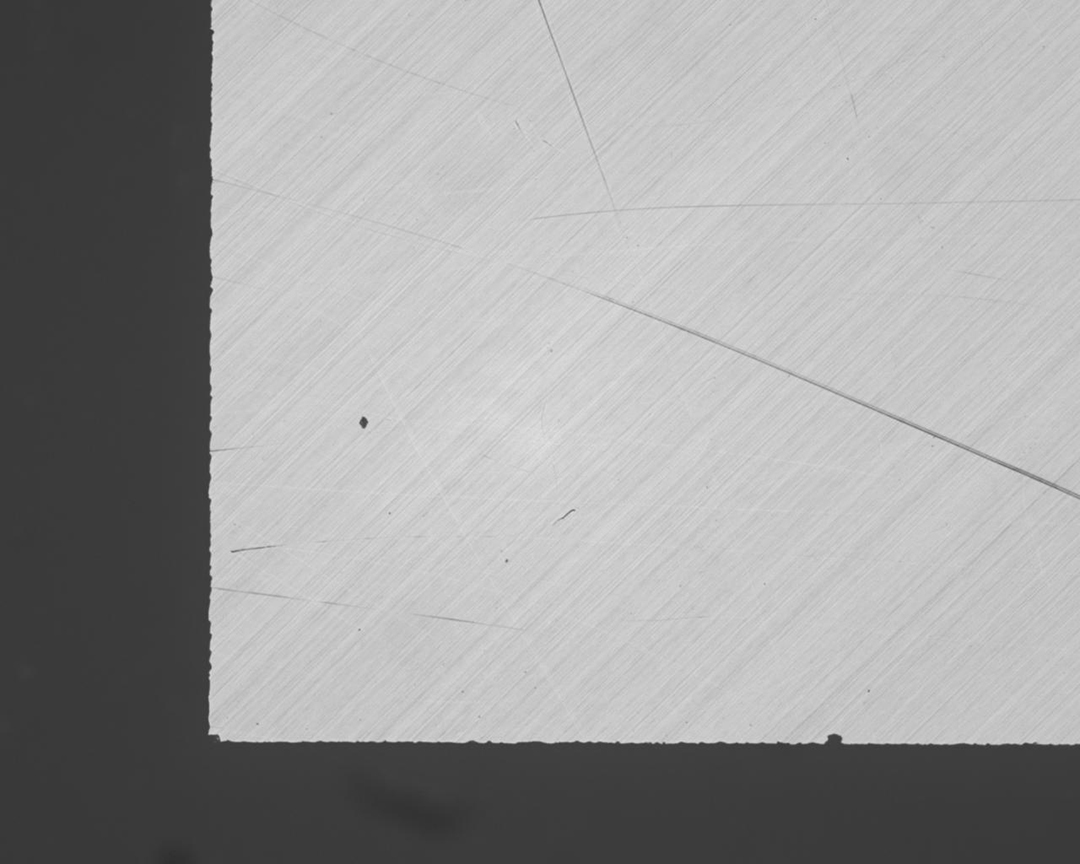

  以上为可见白光与近红外成像对比效果图。

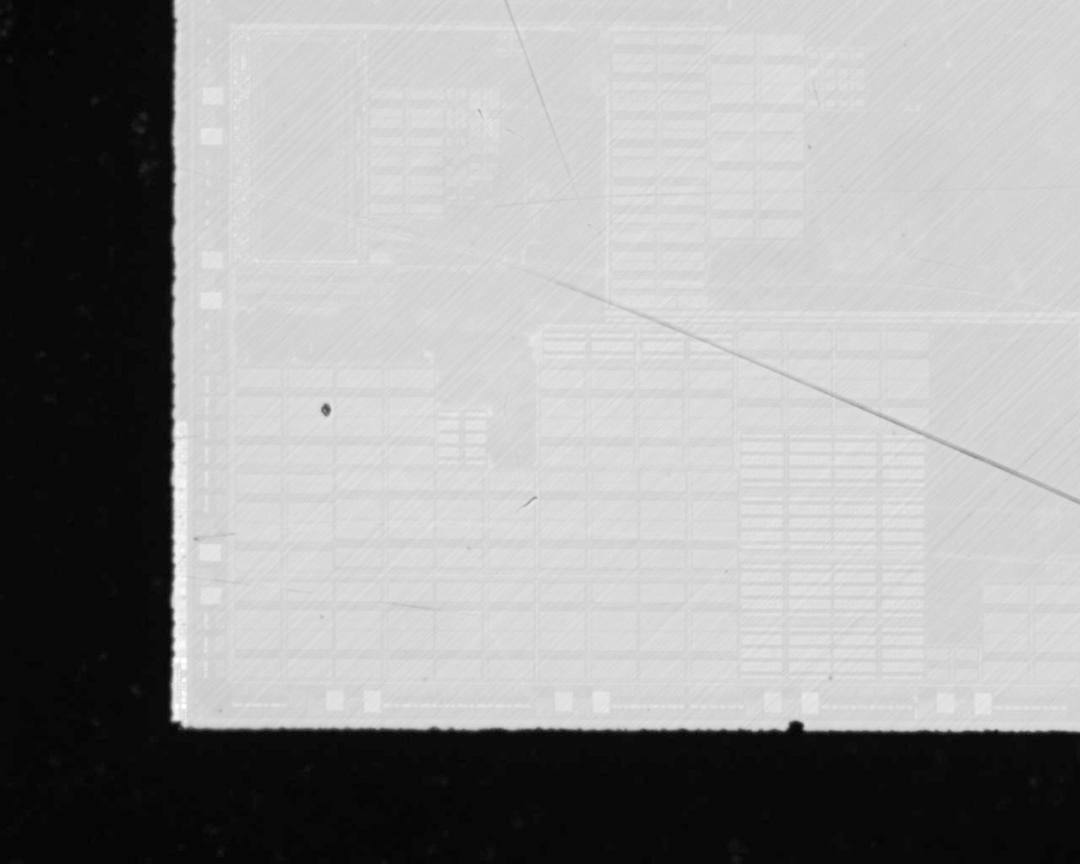

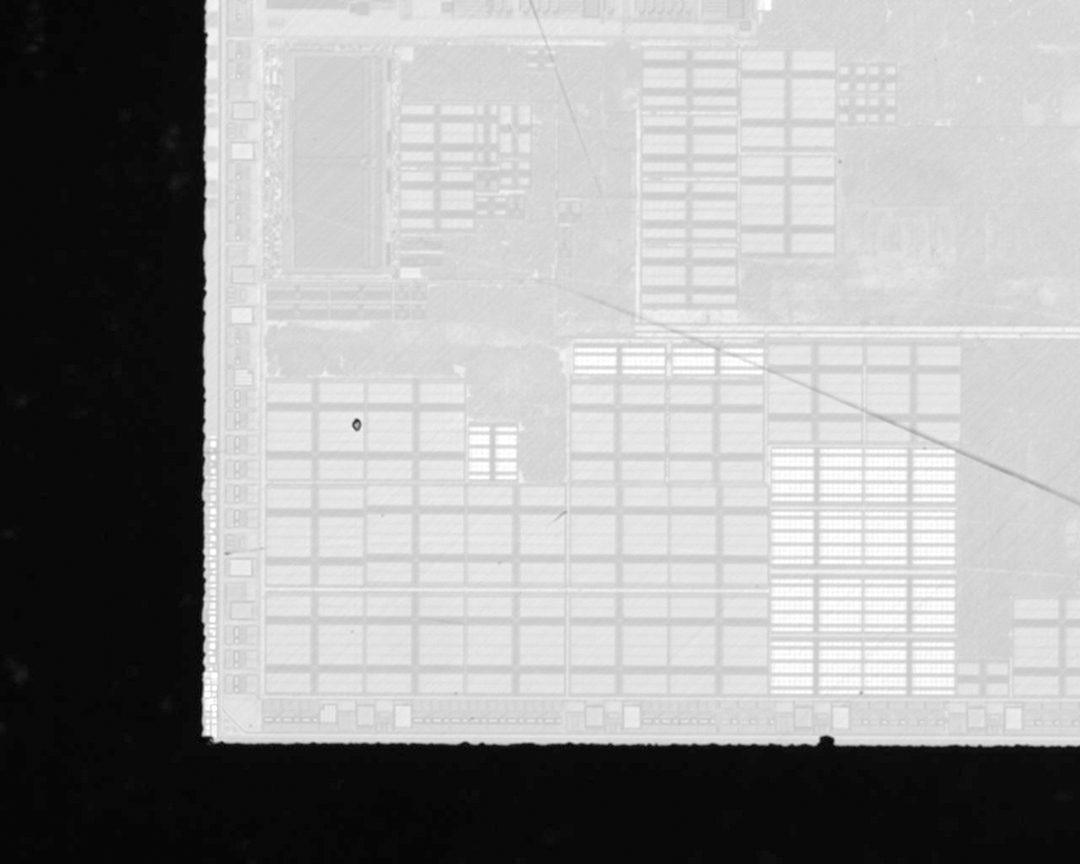

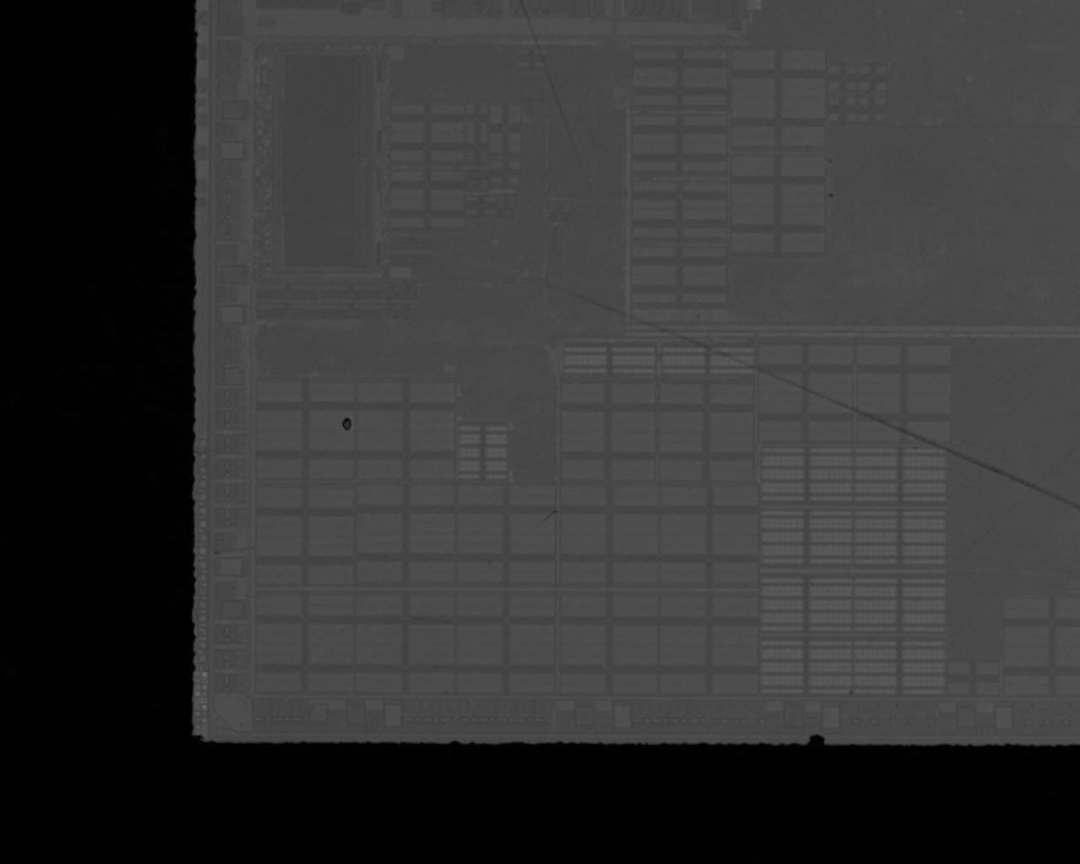

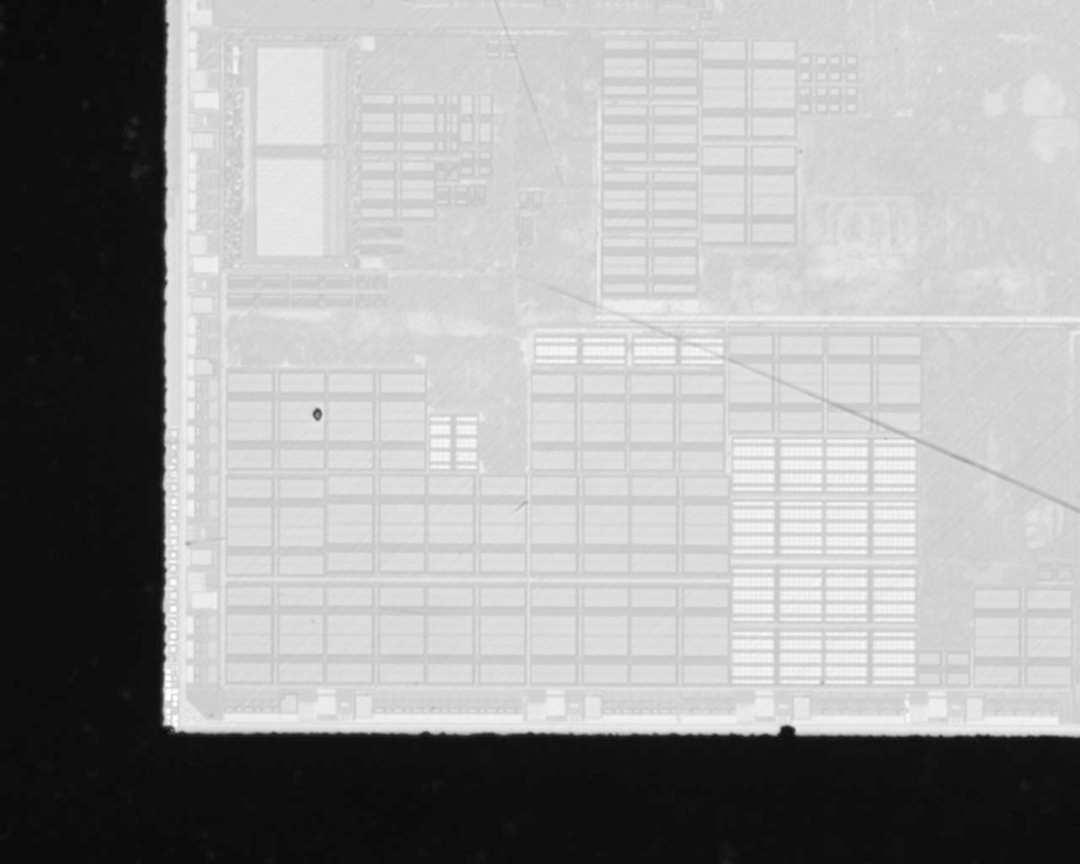

  以上为短波红外成像对比效果图，需要注意的是，短波红外在成像时需配合短波红外相机与镜头，才能充分发挥短波光的特点。

四、未来展望
随着芯片制程与集成复杂度的持续提升，短波红外技术也将迎来迭代升级。
更高分辨率：从微米级检测精度向纳米级迈进，精准匹配芯片超精细制造的工艺需求。
智能集成：与AI检测系统深度融合，实现芯片缺陷的智能预判与高效分析。
成本优化：从高端半导体制造场景向中端市场逐步渗透，推动技术的规模化普及与落地。

五、总结
  短波红外光源技术正成为半导体芯片行业质量管控的核心基石，凭借穿透封装的高透特性、多波长扫描的精准能力与智能分析的判读优势，让芯片生产中的各类隐形缺陷无所遁形，为芯片产品的高可靠性提供保障。随着技术的持续进化，其在检测分辨率、智能集成度与成本效益上的全面提升，将进一步推动半导体制造领域的质量革新，助力行业向更高制程、更高集成度方向发展。
