光学透镜在加工过程中容易造成破裂、刮伤、脏污等缺陷,同时透镜类产品,工艺精度高、产量大、质检要求极为严格。使用自动化视觉检测,可以提升效率,提高检测精度,确保产品品质。
透镜为透明材质,表面光滑且反光,对检测要求较高,因此选用光源检测方案时应有针对性。乐视科技专业从事光源方案选型十余年,积累了大量透镜类产品的检测应用方案,下面和大家分享一些常见的应用案例。

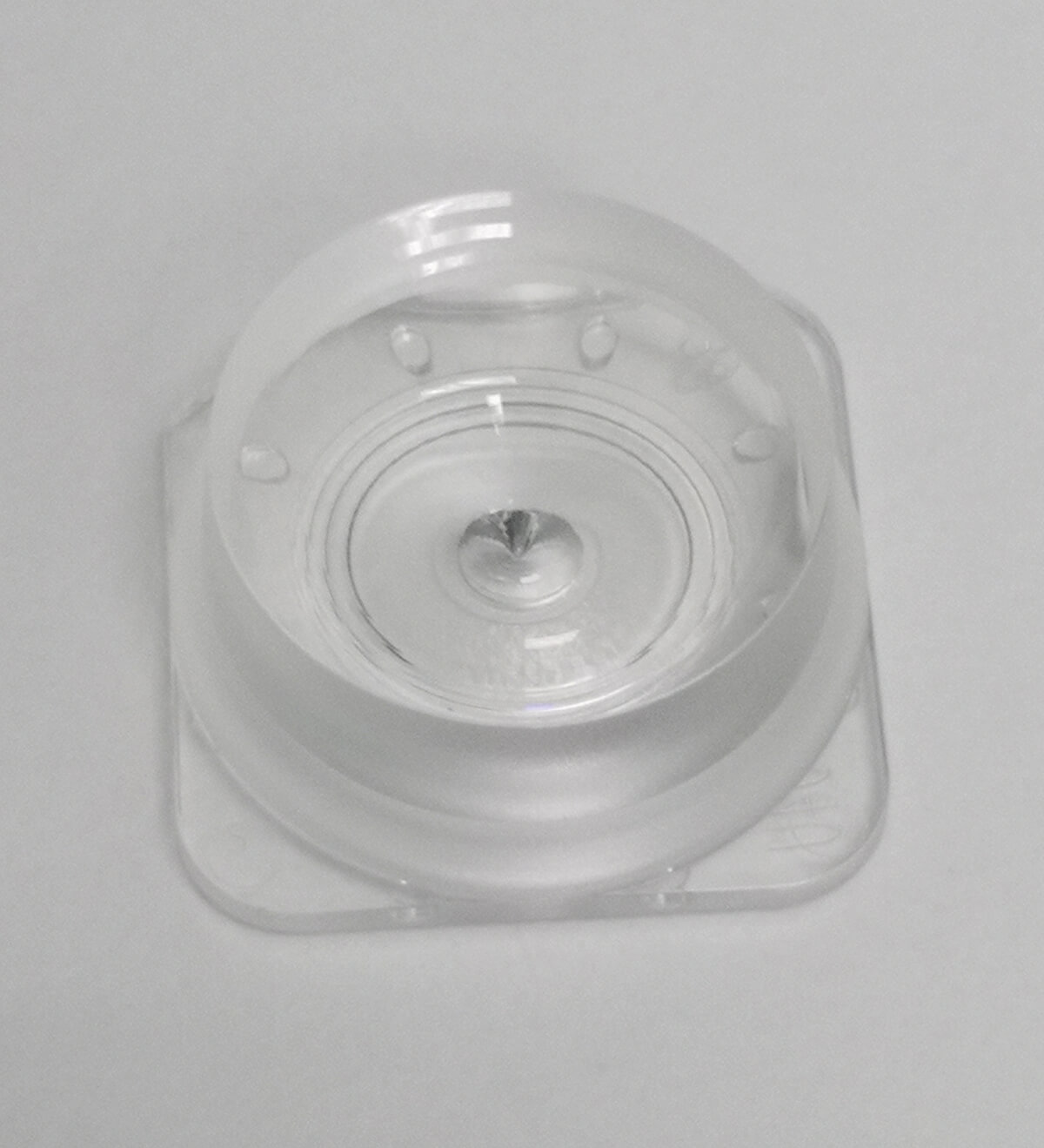

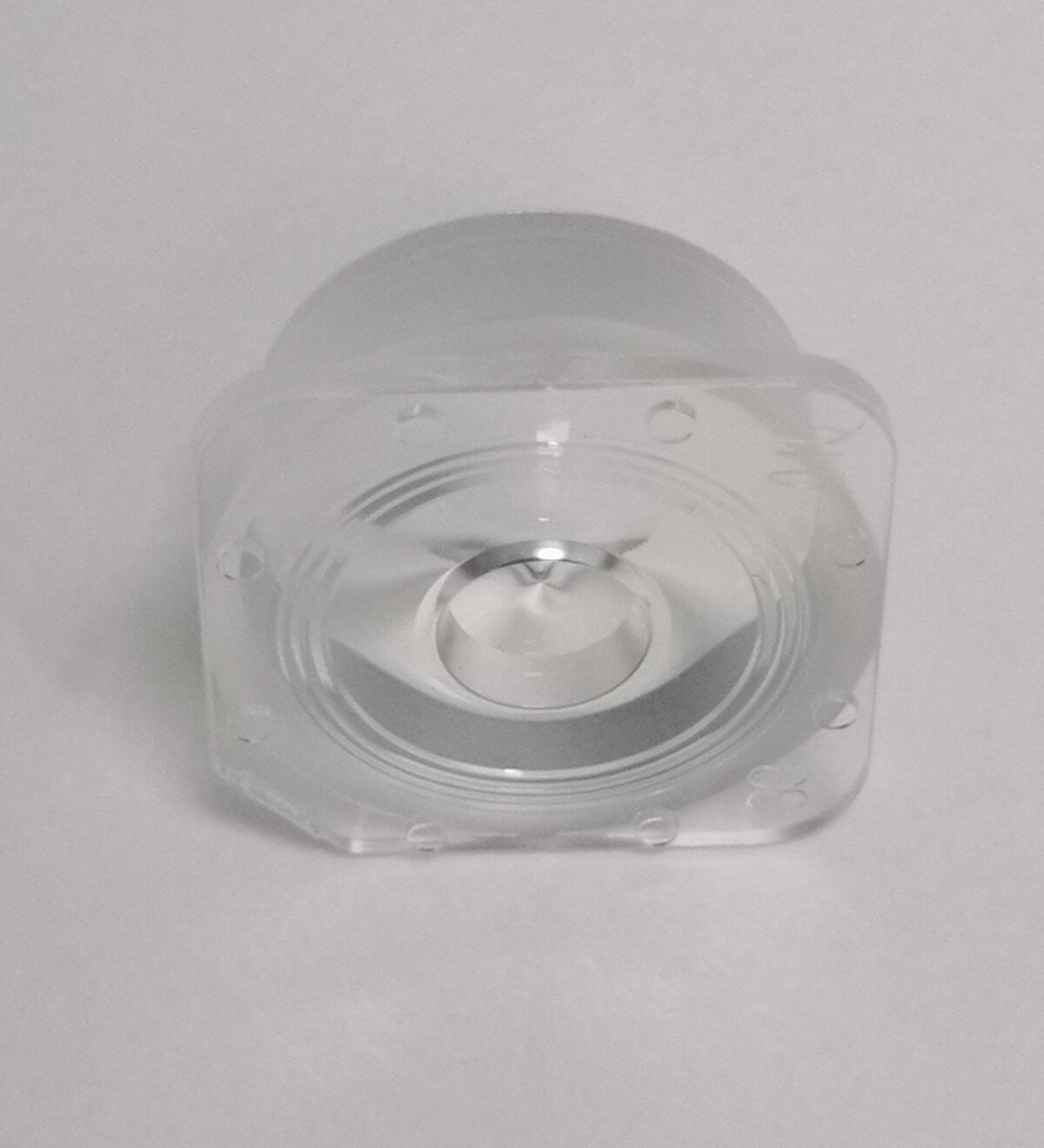

光学透镜表面缺陷检测案例
![](/upfile/image/20221210/20221210100367486748.jpg)
![](/upfile/image/20221210/20221210100369726972.jpg)

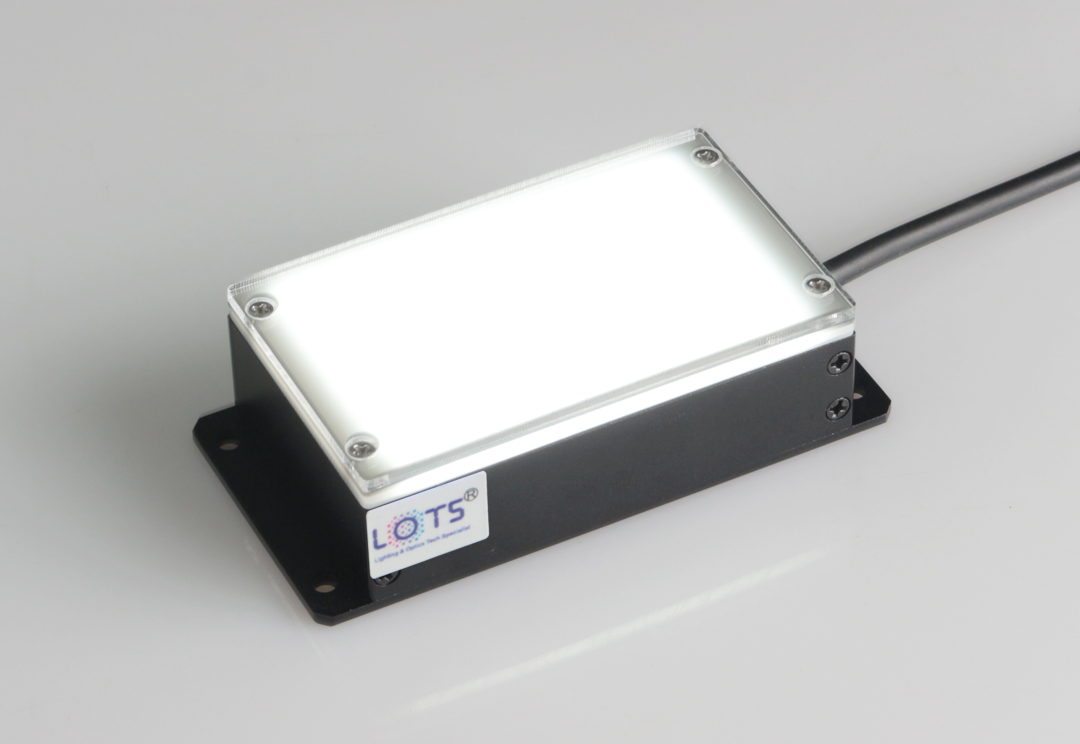

检测案例1:
![](/upfile/image/20221210/20221210100853865386.jpg)
![](/upfile/image/20221210/2022121010080290290.jpg)

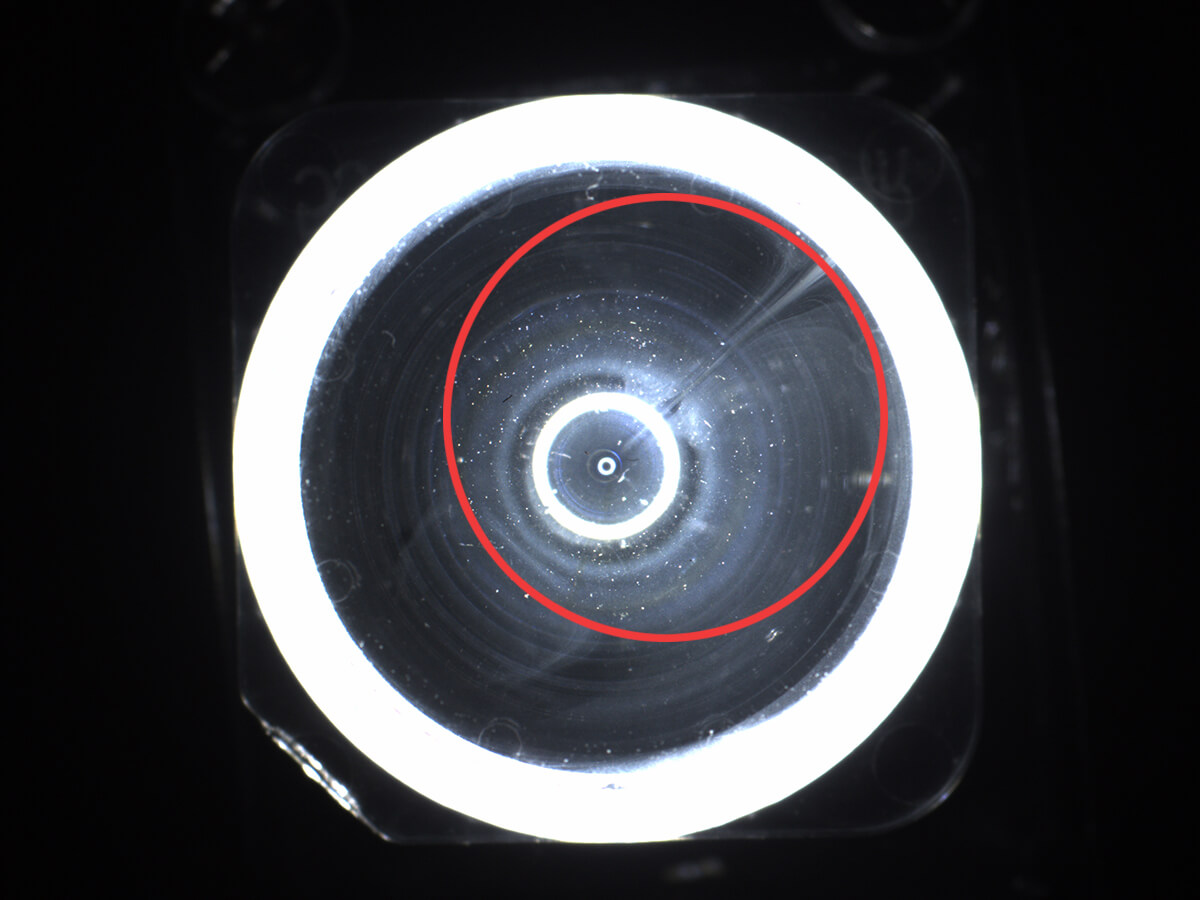

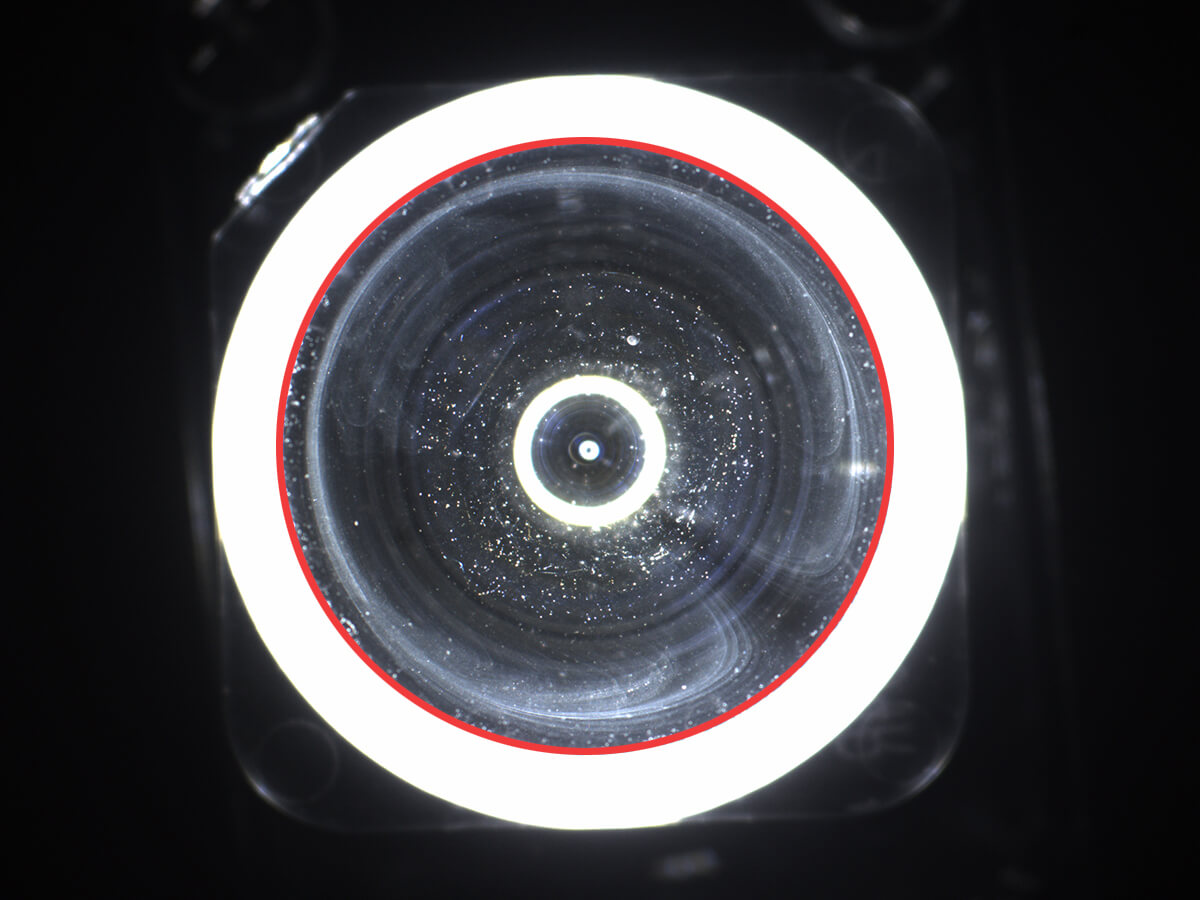

不良特征为产品内圈表面有一层雾状光晕
![](/upfile/image/20221210/20221210100710111011.jpg)
![](/upfile/image/20221210/20221210100757195719.jpg)

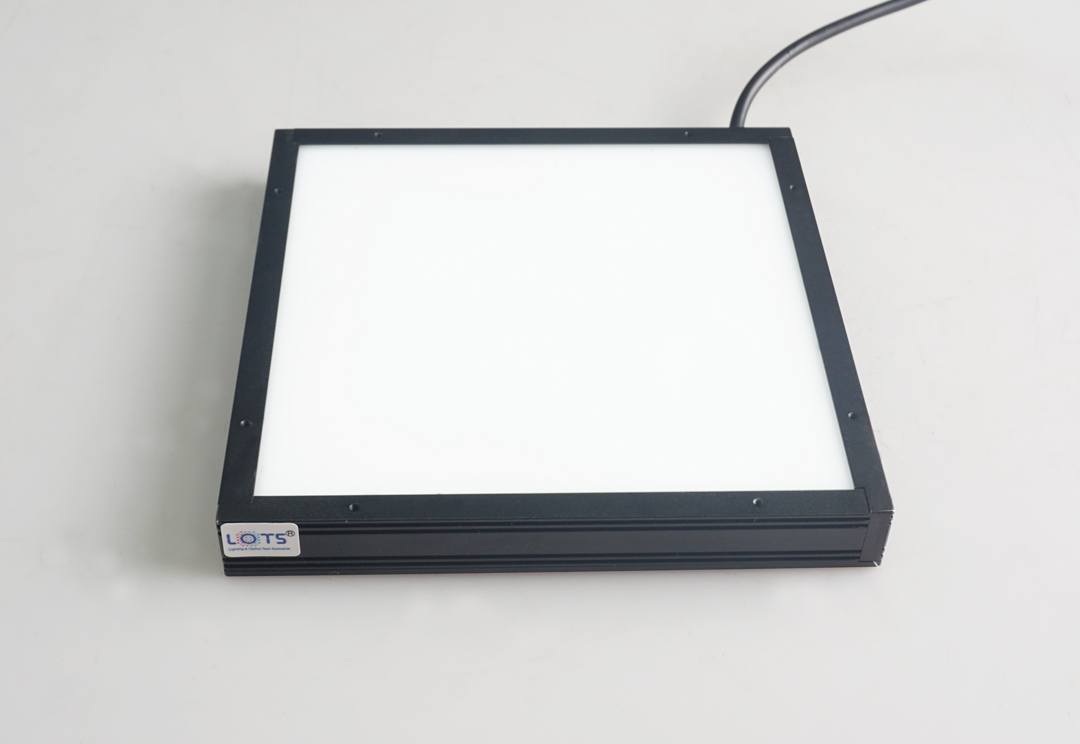

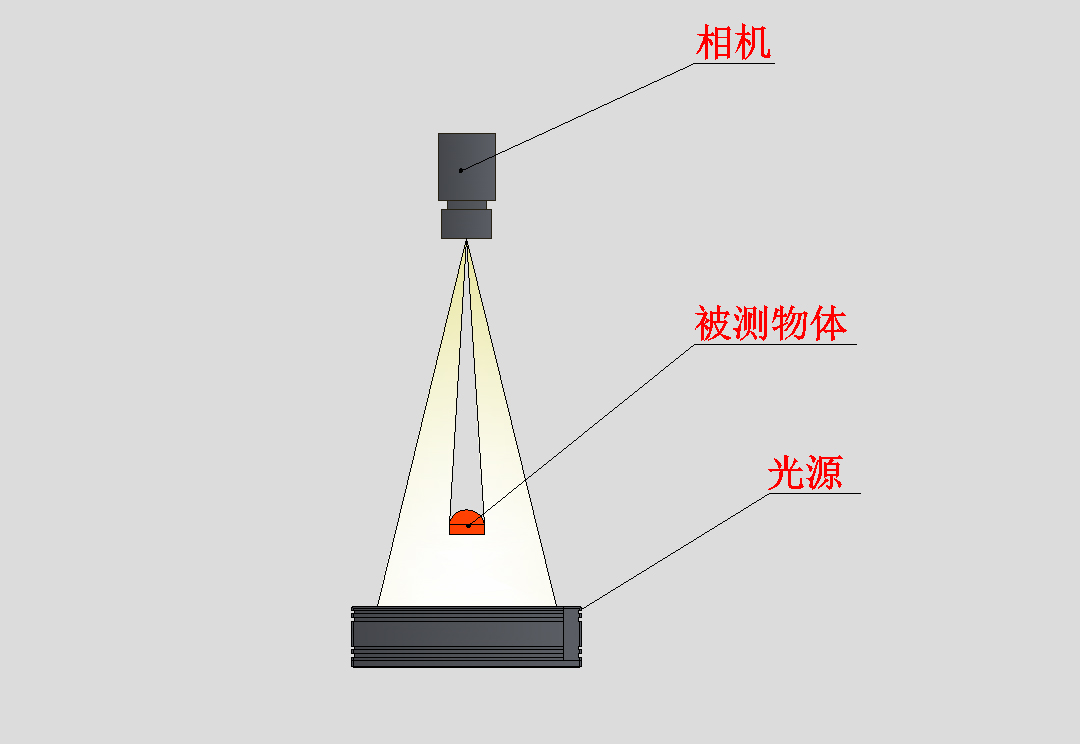

检测案例2:
![](/upfile/image/20221210/20221210100911151115.jpg)
![](/upfile/image/20221210/20221210101065896589.jpg)

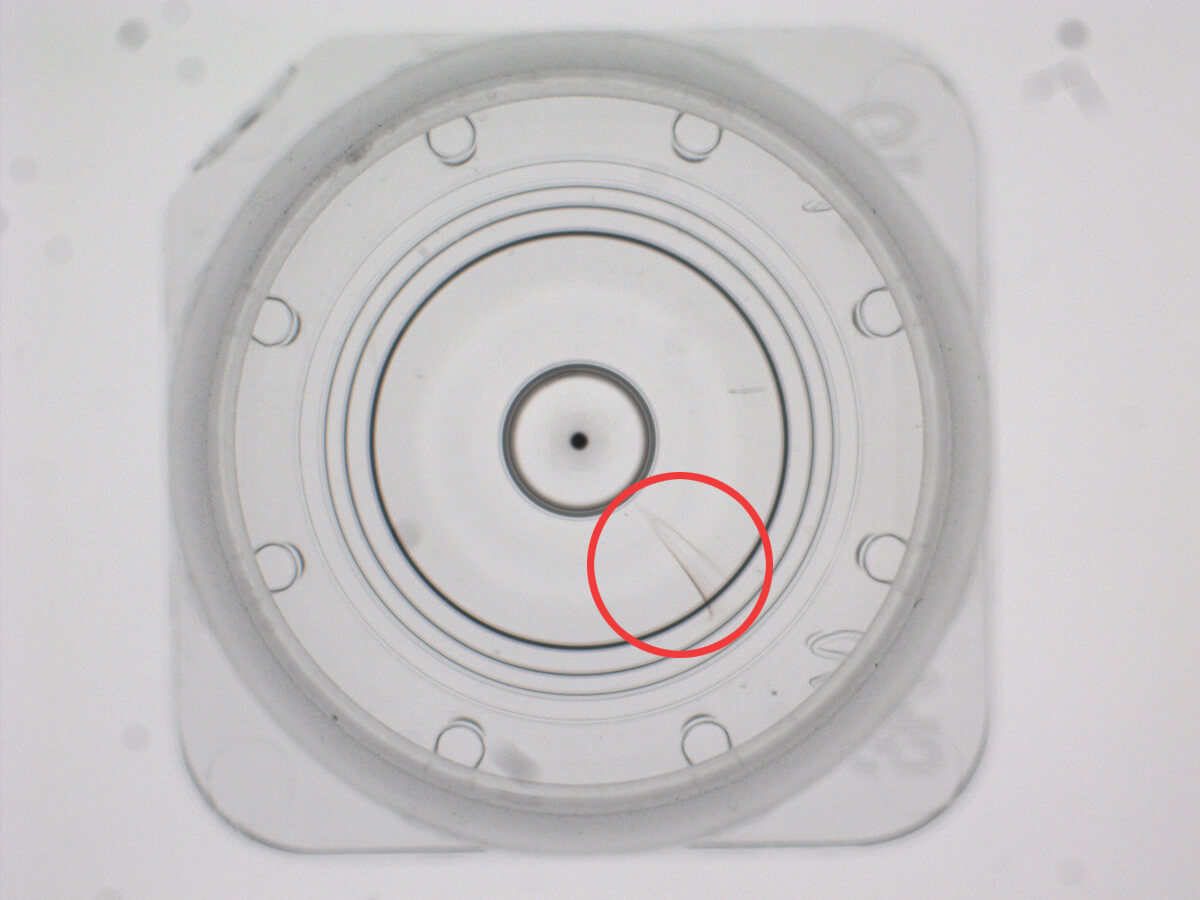

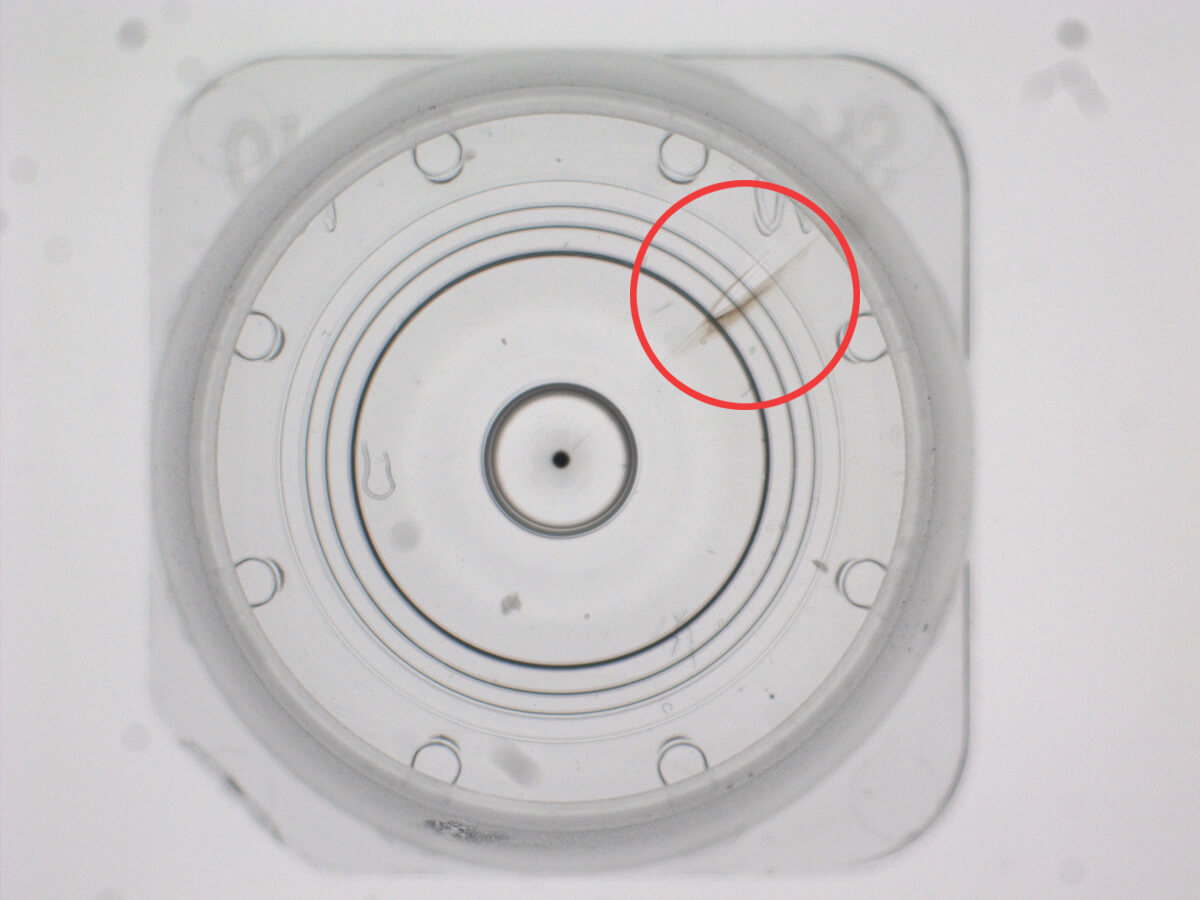

不良特征为产品表面存在异色缺陷。
![](/upfile/image/20221210/20221210101153255325.jpg)
![](/upfile/image/20221210/20221210101249264926.jpg)

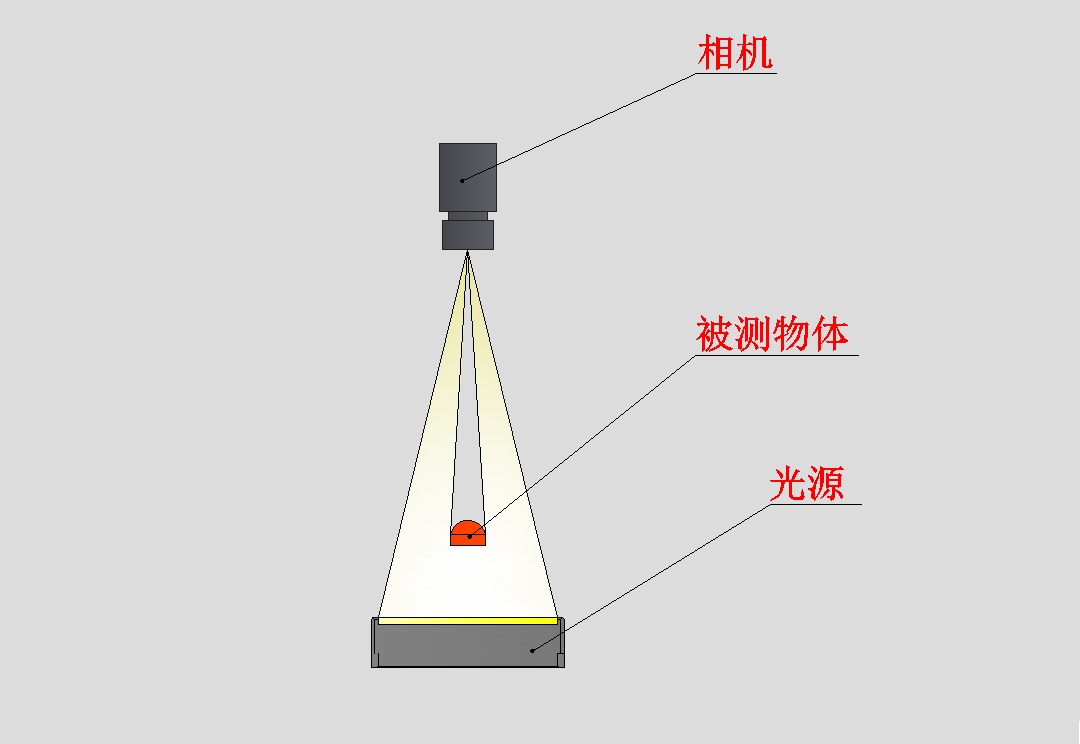

检测案例3:
![](/upfile/image/20221210/20221210101417241724.jpg)
![](/upfile/image/20221210/20221210101566546654.jpg)

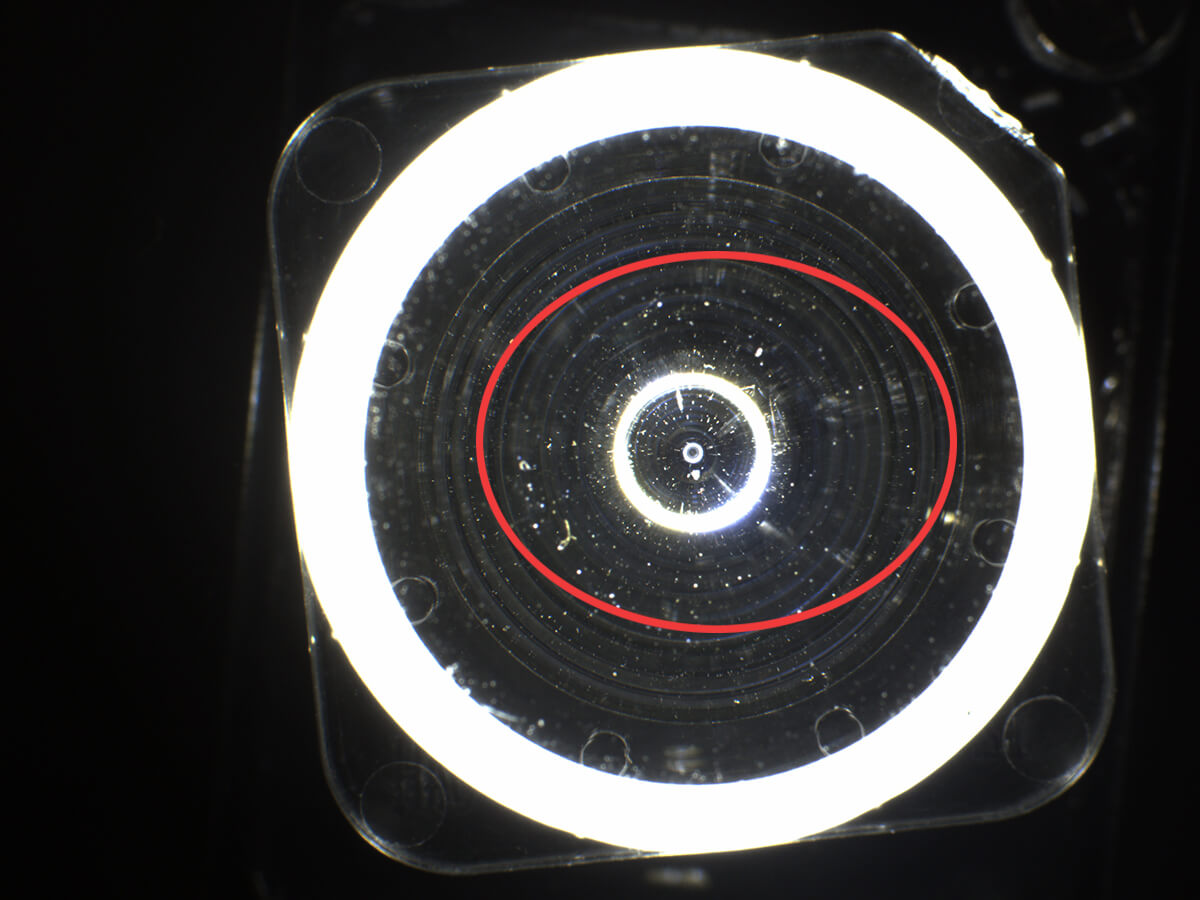

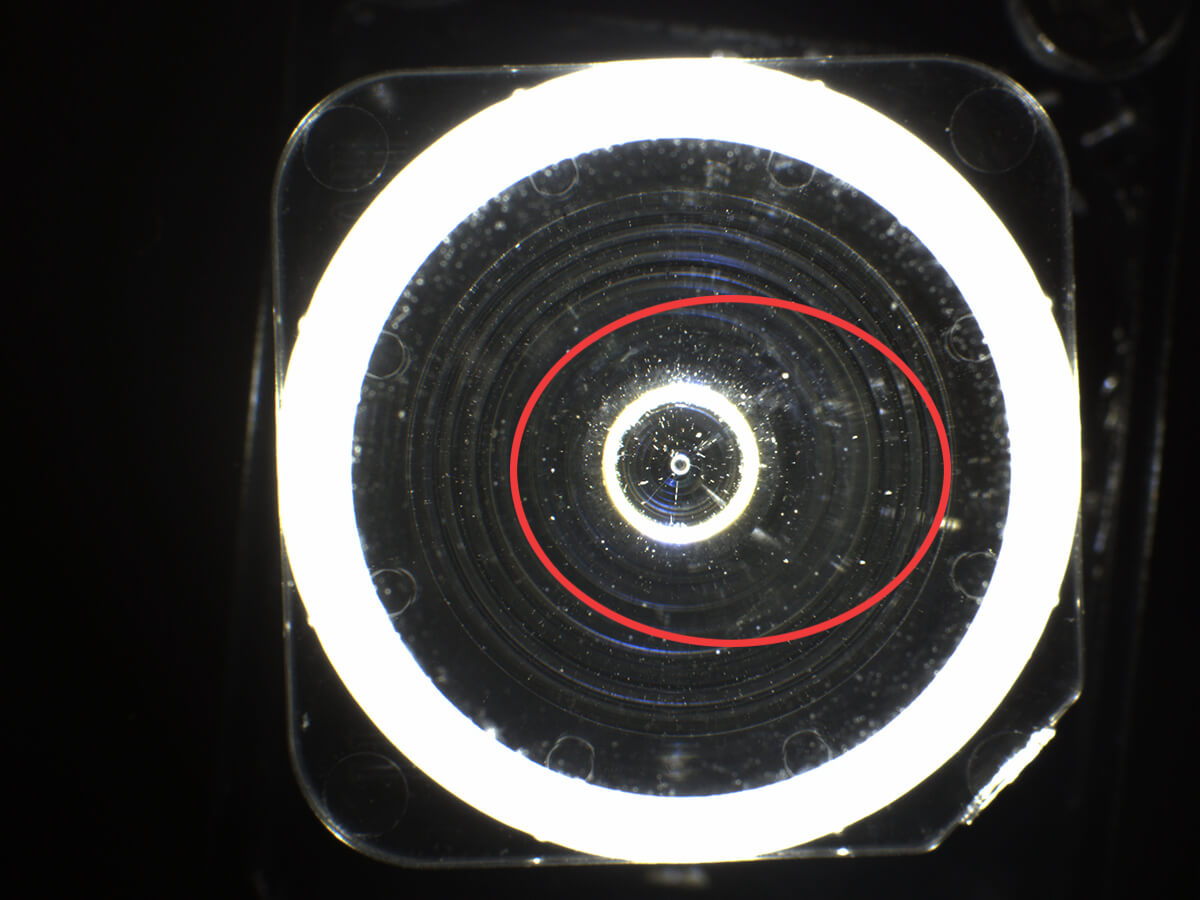

不良特征为产品内圈表面颗粒状白点杂质。
![](/upfile/image/20221210/20221210101668626862.jpg)
![](/upfile/image/20221210/20221210101790039003.jpg)
实际应用中,可根据具体的检测要求,选择最佳打光方式。通常使用底部打光的方式,能更好的凸显产品缺陷识别度。
