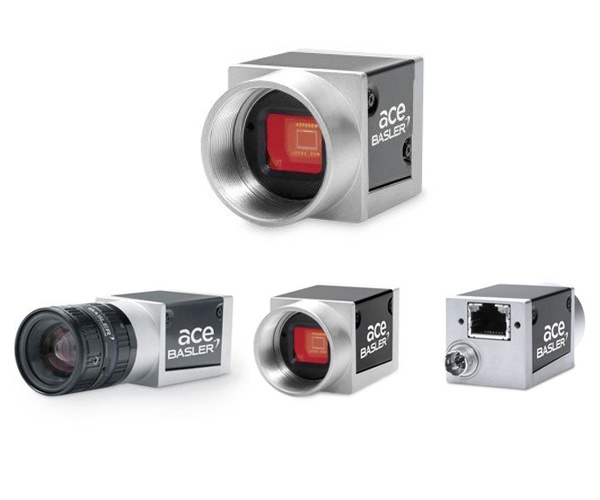

工业相机输出接口类型的选择主要由需要获得的数据类型决定。如果图像输出直接给视频监视器,那么只需要模拟输出的工业相机。如果需要将工业相机获取的图像传输给电脑,则有多种输出接口选择,但必须和采集卡的接口一致,通常有以下几种方式:
2、对一些没有其它采集卡控制需求和图像传输可靠性需求的应用,采用直联的USB2.0接口和IEEE1394 (Fire Wire)最为方便。如果工控机没有1394接口,需要配一个1394的转换卡。这两种接口目前的带宽都差不多,在仅使用单个摄像机的情况下两种都可以,不必细分。但是如果一台电脑需要接多台工业相机,建议采用1394接口的工业相机。因为1394接口在图像传输的过程中不会占cpu,比usb具有天然的优势。
3、Camera Link接口是一种数字输出标准,基本上他是基于这种camera link的相机需要专门的camera link 的采集卡。对于带宽大,稳定性可靠性要求高的场合,这种工业相机比较适用。随着该数字接口的推广和完善,价格也不如预期的那样昂贵。
4、此外,现在为很多人亲睐的千兆网接口也是一个很高的选择。相比上面提到的几种接口而言,千兆网传输距离更远,成本更低。
工业数字相机信号输出对比
1、模拟接口仍然可以适用,图像信号需要一张图像采集卡完成A/D转换,这样的搭配在数字工业相机流行之前是最常见的。成熟,稳定,便宜,可靠。如果30万像素的分辩率满足应用,而检测的物体也不是快速运动的物体,即对速度没有很高的要求,这种方式有很大的应用空间。
2、对一些没有其它采集卡控制需求和图像传输可靠性需求的应用,采用直联的USB2.0接口和IEEE1394 (Fire Wire)最为方便。如果工控机没有1394接口,需要配一个1394的转换卡。这两种接口目前的带宽都差不多,在仅使用单个摄像机的情况下两种都可以,不必细分。但是如果一台电脑需要接多台工业相机,建议采用1394接口的工业相机。因为1394接口在图像传输的过程中不会占cpu,比usb具有天然的优势。
3、Camera Link接口是一种数字输出标准,基本上他是基于这种camera link的相机需要专门的camera link 的采集卡。对于带宽大,稳定性可靠性要求高的场合,这种工业相机比较适用。随着该数字接口的推广和完善,价格也不如预期的那样昂贵。
4、此外,现在为很多人亲睐的千兆网接口也是一个很高的选择。相比上面提到的几种接口而言,千兆网传输距离更远,成本更低。
工业数字相机信号输出对比
工业相机的数据传输接口与时俱进,像USB2.0、1394这类接口的传输速度已经逐渐跟不上市场的使用需求了,目前市面以Gige、USB3.0、Camerelink居多,也有了像10Gige、CoaxPress这类速度更快的接口。不同的数据接口性能参考比较如下表:
常用相机接口比较 |
|||||
类型 |
USB3.0 |
GigE |
10GigE |
CamereLink |
CoaXPress(1X CXP-6) |
速度 |
400MB/s |
100MB/s |
1000MB/s |
850MB/s |
600MB/s |
距离 |
8米 |
100米 |
100米 |
15米 |
68米 |
优点 |
易用速度快 |
有标准协议、易用,价
格低,传输距离远,线
缆价格低 |
有标准协议、易用,传
输距离远 |
有标准协议,带宽高,
抗干扰能力强 |
速度快,延时低,易集
成,可扩展、热拔插 |
缺点 |
无标准协议 CPU占用高 |
CPU占用稍高,对主机
配置要求高,有时存在
丢包现象 |
CPU占用稍高,对主机
配置要求高,目前需要
采集卡 |
配件价格高 |
需要采集卡,价格高 |
