一、简介
对于大面积检测光源的选型，在视觉行业内也算是一个难点。在此我们针对大面积产品打光做个光源选型分享。通常大面积产品打光，用到的光源有条形光源组合对打、回型背光源、条形组合光源，下面我们看看以下实际应用案例。
二、案例分析

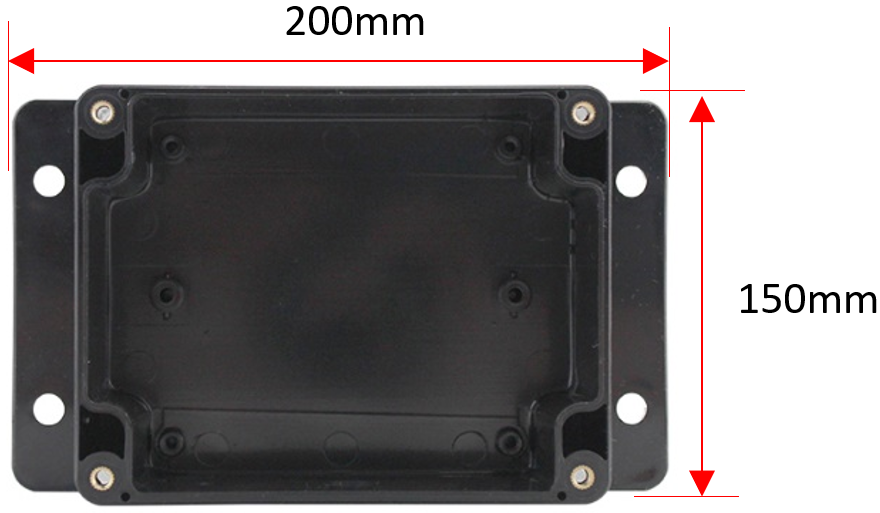

(一)实验样品
(二)检测要求
在视野大小200*150，检测螺丝有无、是否偏位。
三、光源选型对比
(一)条形光源：可以识别四颗螺丝帽的有无，但是有检测有没有偏位的效果却难以判断。

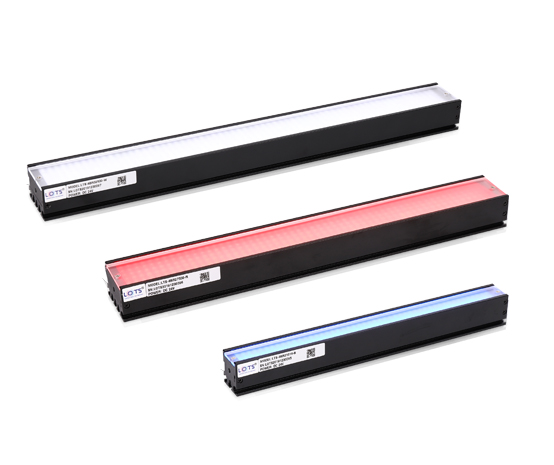

条形光源

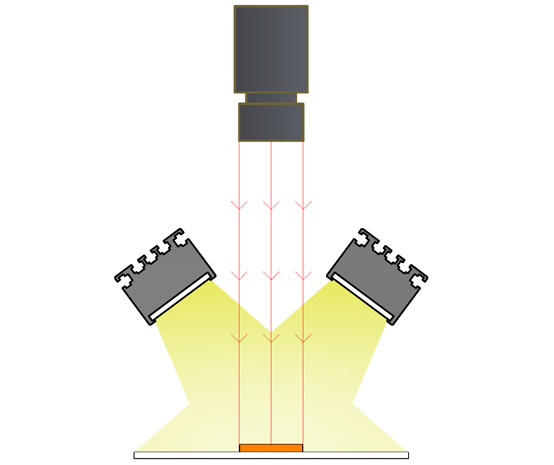

光源架构图

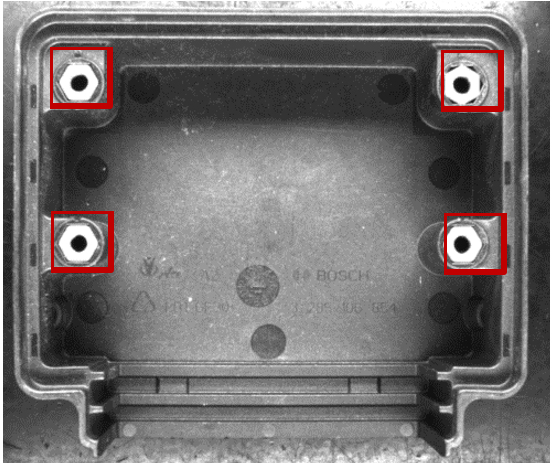

条形光源成像效果图
(二）组合条光源：可以识别四颗螺丝帽的有无，同时也能也能识别螺丝帽偏位的情况，效果还算比较理想，但是整体图像均匀性还有所欠缺。

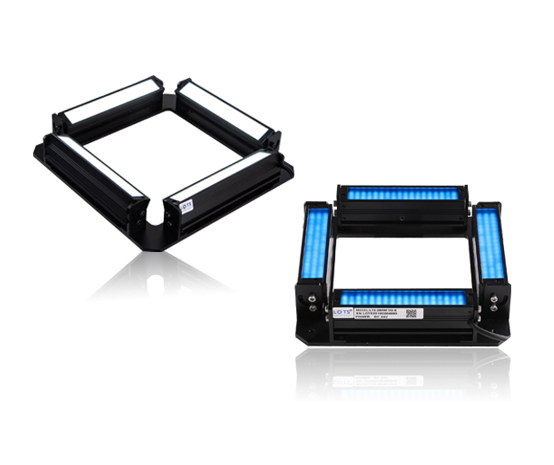

条形组合光源

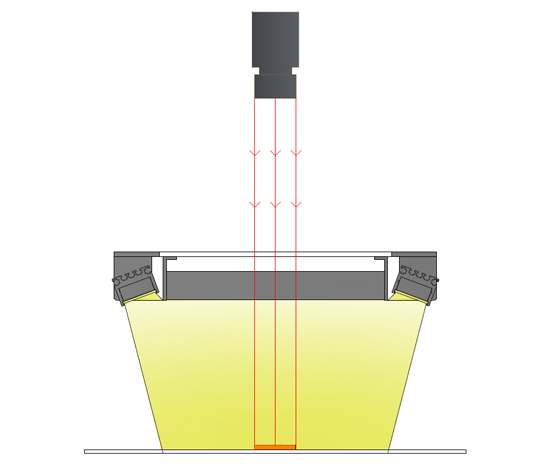

光源架构图
条形组合光源成像效果图
(三）回形背光源:图像整体均匀，螺丝帽有无或偏位效果都非常好。

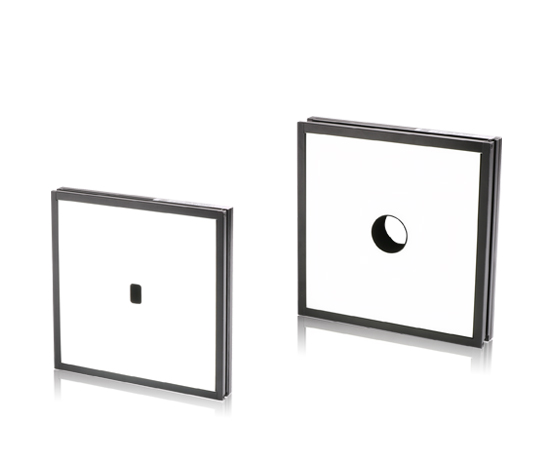

回形背光源

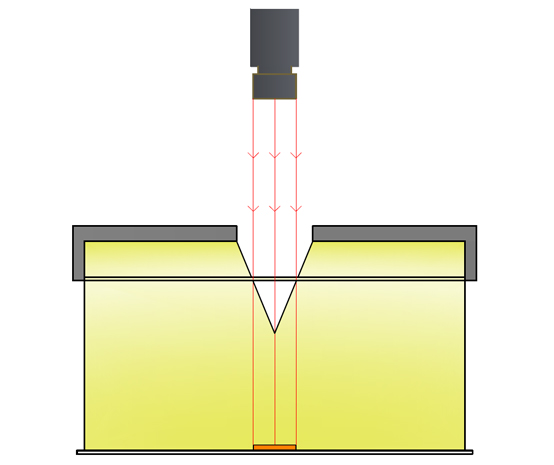

光源架构图

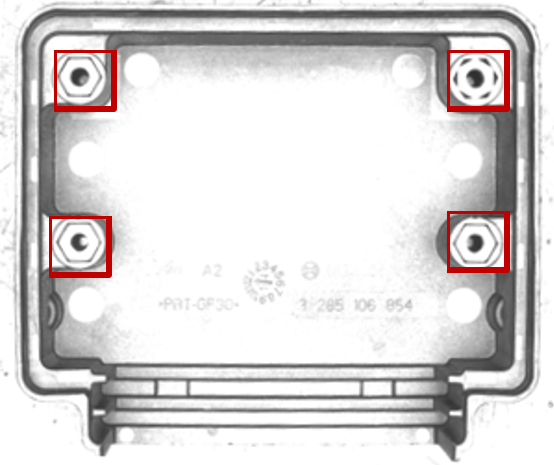

回形背光源成像效果图
通过上图对比，同种类型的螺丝帽，在不同的光源下的成像差别很大，所以光源的选型准确至关重要。对螺丝帽的错位而言优先选择效果最理想的回形背光源，均匀性好，轮廓明显分明。当然我们在考虑成本的情况下也可选择条形组合光源，具体还需要看对工艺的要求做出有利的选择。
