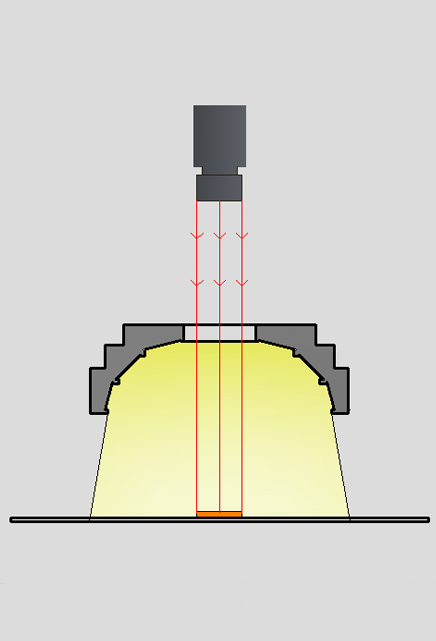

原理:

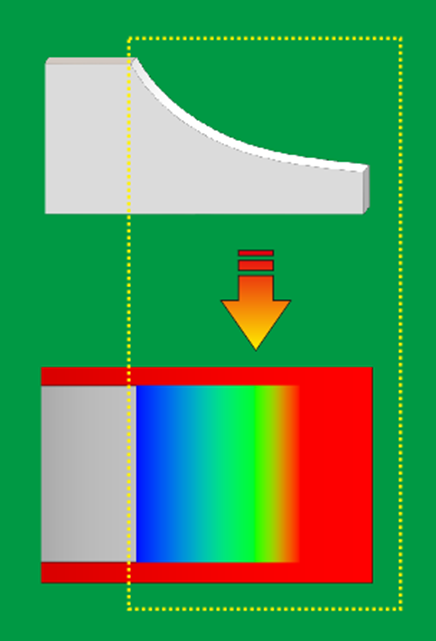

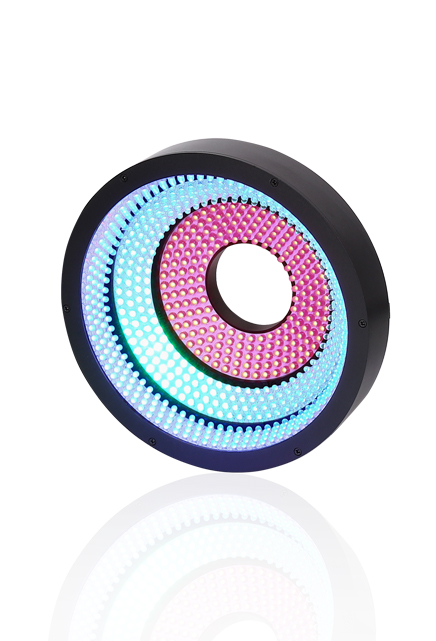

AOI专用光源,采用RGB三色高亮度LED阵列而成,以不同角度及不同颜色照射物体,以突显出物体的三维信息。通过物体高低差颜色变化的三维特征,来提取的缺陷特征。通常用于检测PCB板漏件、错件、偏斜、漏焊、虚焊、多锡、无锡、桥接、极性误等缺陷。

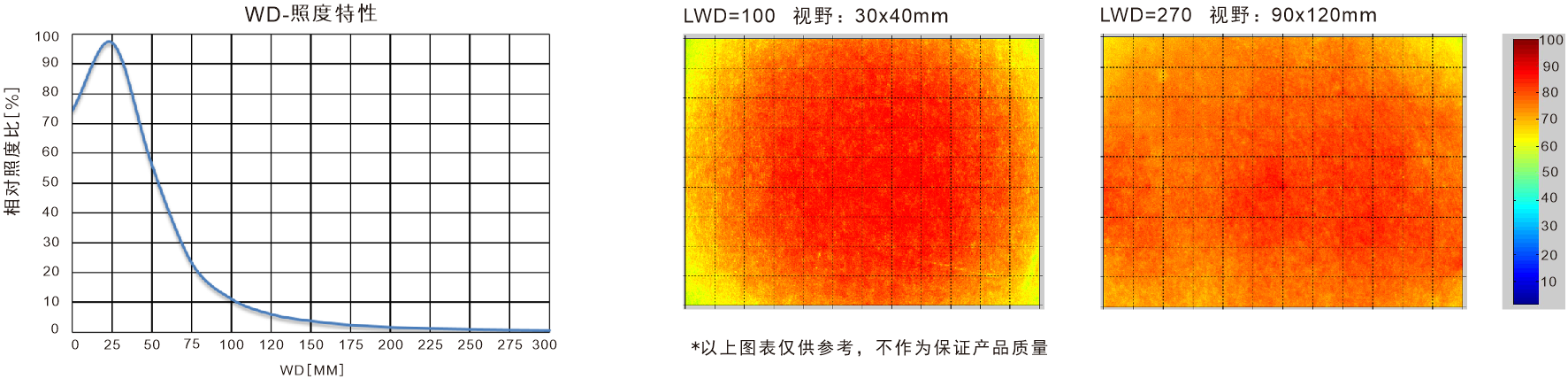

照度特性:
产品特点:
1.采用高亮直插灯珠,亮度高,且分布均匀
2.RGB三色单独可控
3.由不同角度的三色光,将二维的信息三维呈现
行业应用:
1、专用于电路焊锡检测
2、PCB板焊锡缺陷检测
3、多层次高低差物体检测
4、电路元件以及表面字符检测
5、多色,条码识别检测
应用案例

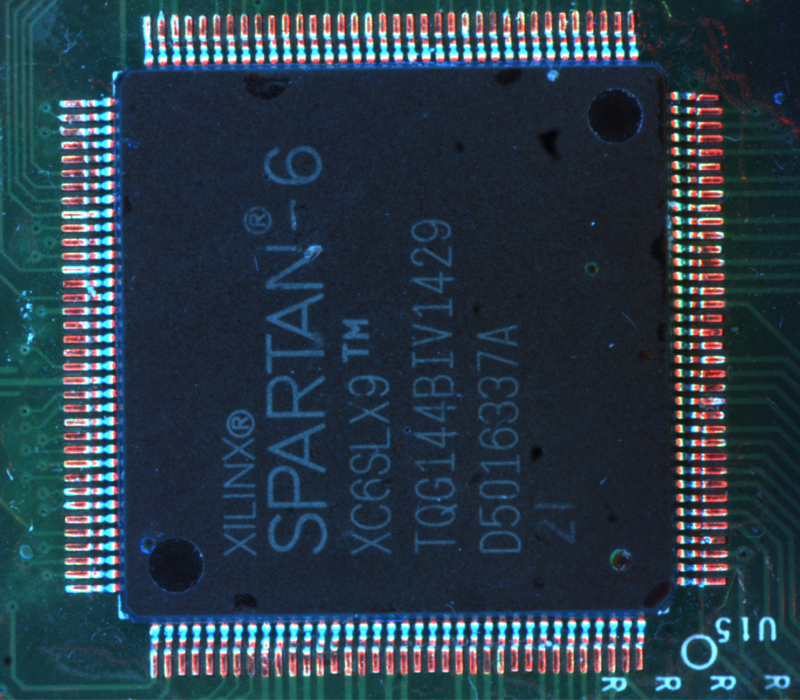

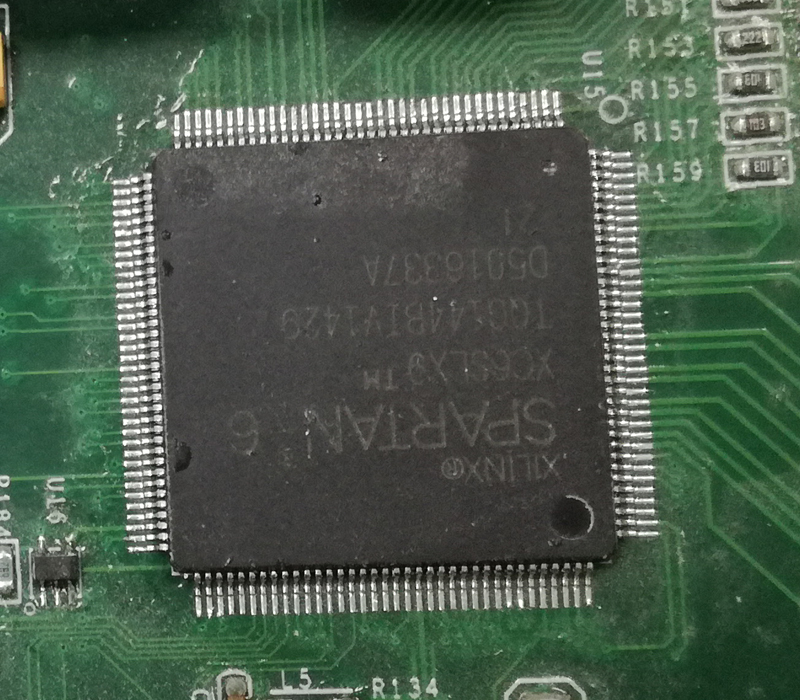

1、PCB上有层次的晶元针脚检测
![](/upfile/image/20201126/20201126090783388338.jpg)
![](/upfile/image/20201126/20201126090748724872.jpg)
说明:利用AOI三色,将有层次高低差针脚分为三层,突显出三种不同的颜色,以呈现出不同层次的面的针脚。

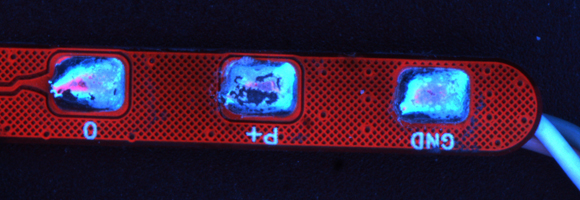

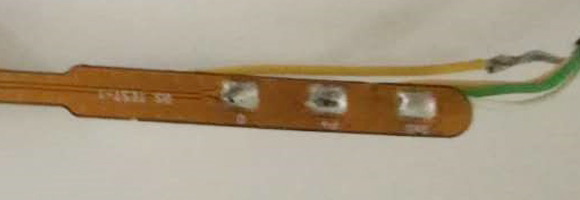

2、PCB焊锡缺陷检测
![](/upfile/image/20201126/20201126090932933293.jpg)
![](/upfile/image/20201126/20201126090997439743.jpg)
说明:PCB板上的焊锡缺陷,利用AOI光源RGB不同颜色的光打出不同的角度可以使,缺陷部分颜色特征突出。

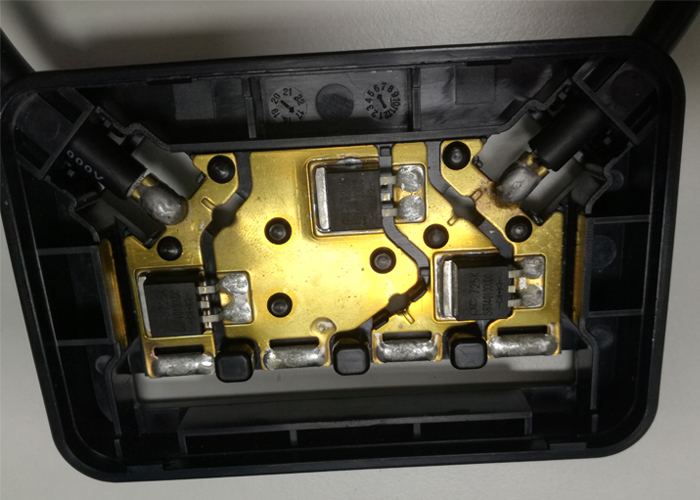

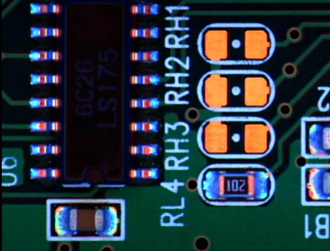

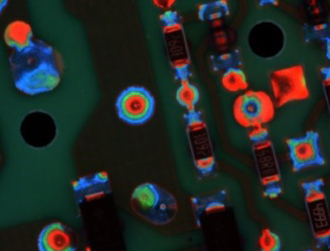

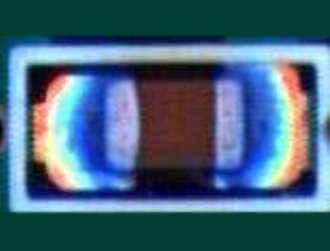

3、焊锡检测
![](/upfile/image/20201126/20201126091185578557.jpg)
![](/upfile/image/20201126/20201126091163946394.jpg)
![](/upfile/image/20201126/20201126091324232423.jpg)
![](/upfile/image/20201126/20201126091358575857.jpg)
![](/upfile/image/20201126/20201126093850435043.jpg)

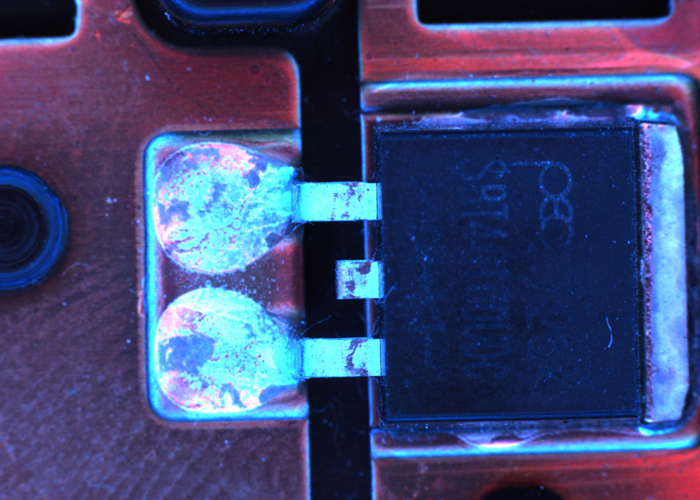

说明:焊锡点检测,利用对颜色的敏感度以及光源RGB三种LED灯珠的角度,突显出焊锡部分,使焊锡展现出不同颜色。

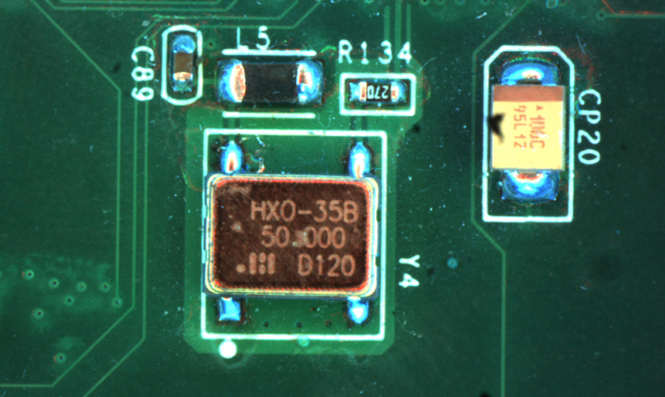

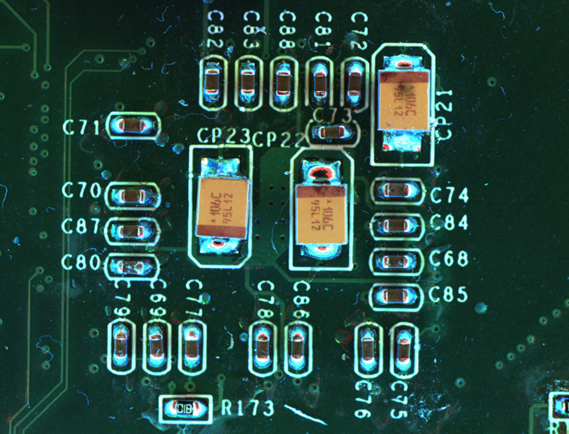

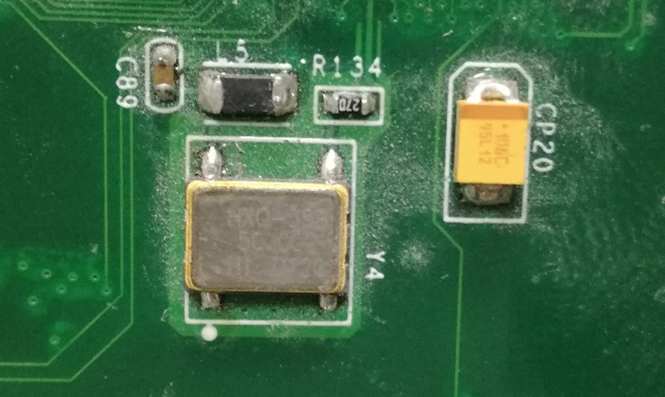

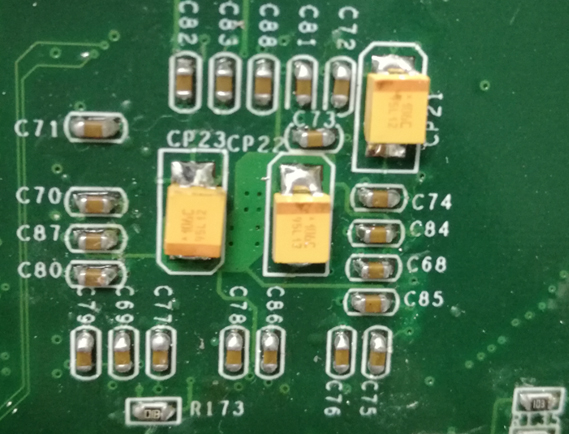

4、晶元焊锡以及表面字符检测
![](/upfile/image/20201126/20201126091465576557.jpg)
![](/upfile/image/20201126/20201126091564636463.jpg)
![](/upfile/image/20201126/20201126091638383838.jpg)
![](/upfile/image/20201126/20201126091690109010.jpg)
说明:利用焊锡的针脚高低差,通过AOI三种颜色变化来区分很好的效果,同样利用颜色的叠加,明显区分出字符。

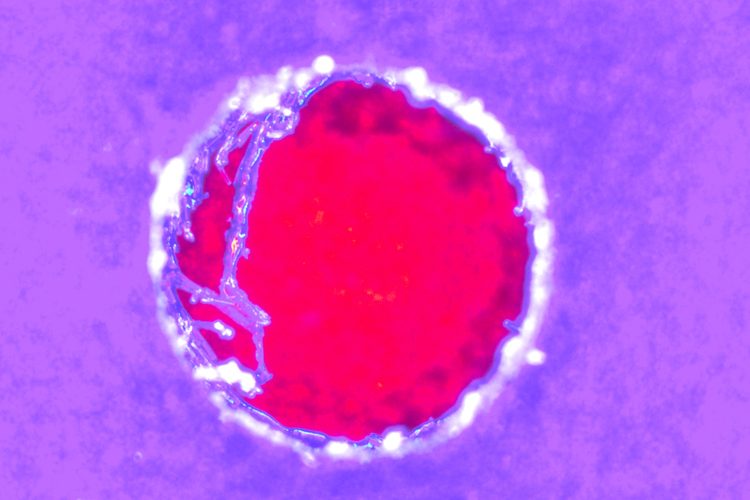

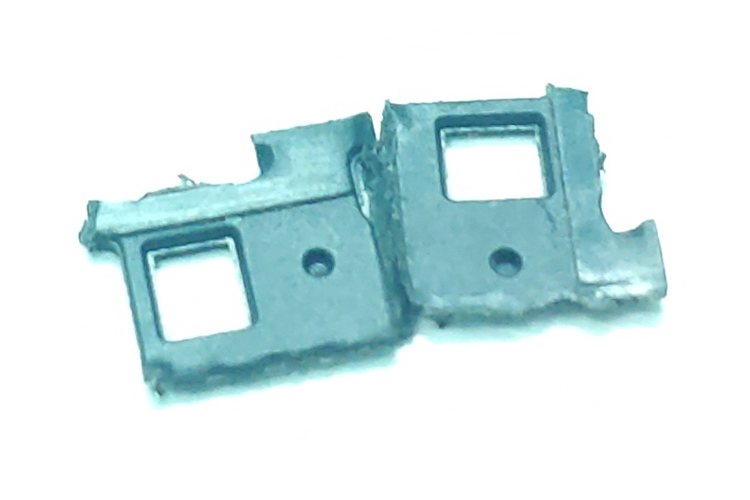

5、孔内边缘毛刺检测
![](/upfile/image/20201126/20201126091873317331.jpg)
![](/upfile/image/20201126/202011260918006565.jpg)
![](/upfile/image/20201126/20201126091837953795.jpg)

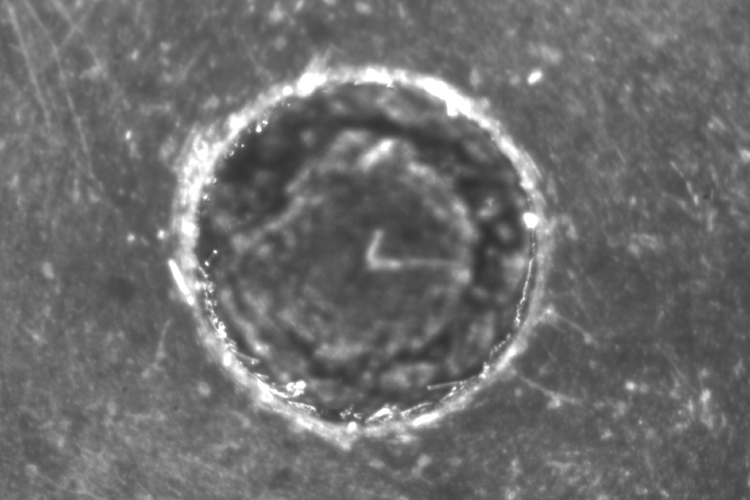

说明:由于料是黑色,黑白相机下普通单色光源很难将毛刺与底面分不开,使用AOI光源利用底面与边缘的高低差在彩色相机下呈现不同的颜色,很明显的呈现出毛刺。
在机器视觉中AOI的应用也是较多的,光源的大小从60mm到275mm,在选择上需要根据我们的样品大小,以及相机下的成像效果来做出专业的选择,乐视光源自主研发光源已多年,在机器视觉行业内也是走在视觉光源前沿。乐视科技有专业的实验室,以及经验丰富的技术团队,公司免费做测试,外借样品流程简单。为机器视觉行业的飞速发展做出了巨大的贡献。
