一、 简介
随着机器视觉的推广普及，机器视觉在新能源行业也得到了广泛应用。其中锂电池的极耳检测也有广泛需求。极耳是很薄的金属片，容易发生折皱、倾斜，所以在光源选择上需要特别注意。下面我们通过一些案例来介绍，电池极耳检测光源的选型。
二、 案例分析
案例一

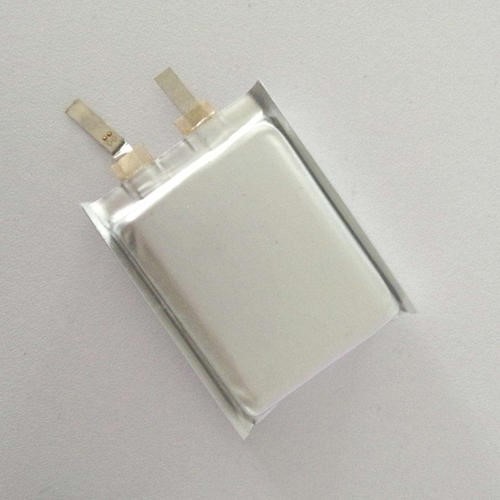

(1)样品图
(2)检测要求：在视野大小30*40，检测极耳片轮廓，有翘起的干扰。
(3)架设以及效果

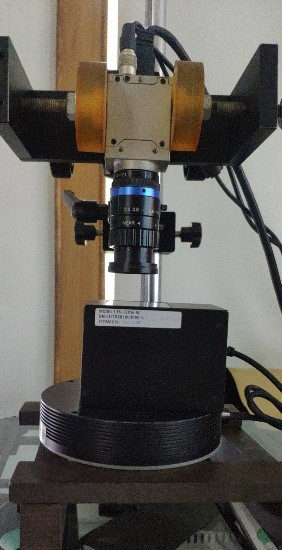

架设图

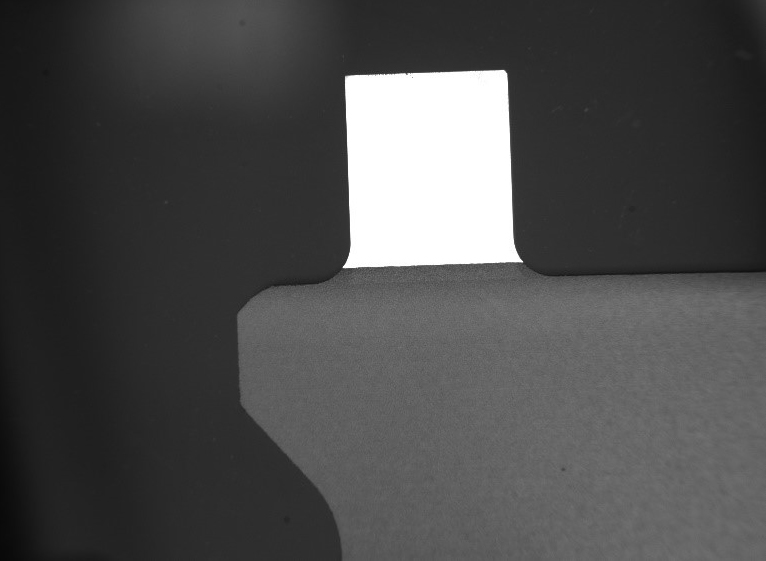

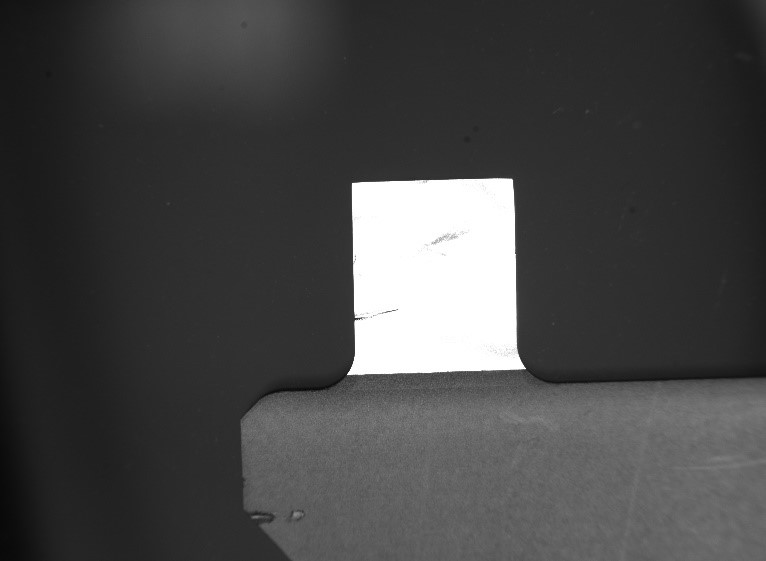

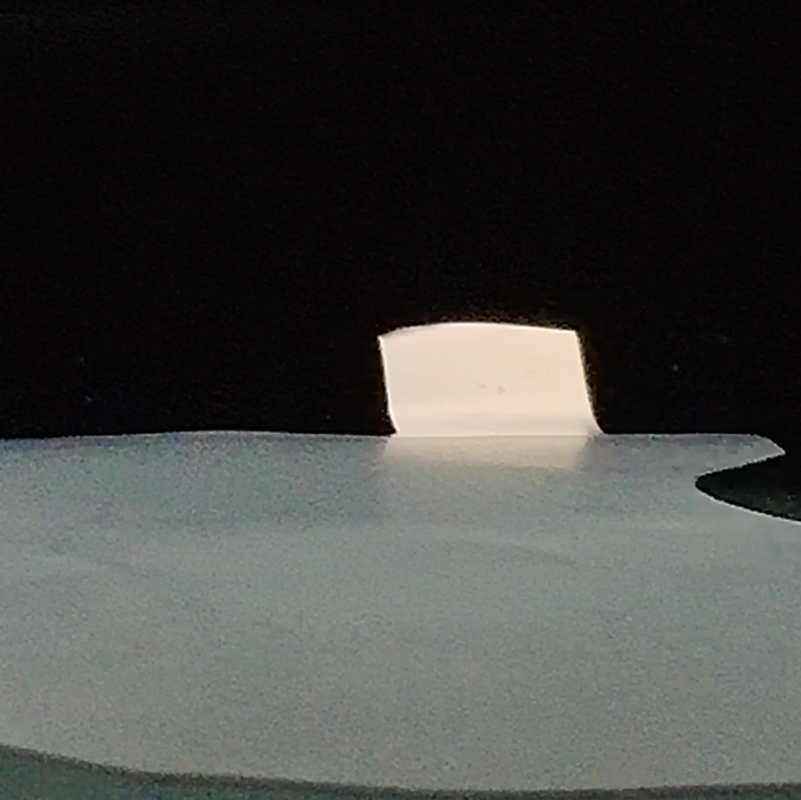

效果图 1
效果图 2
(4)光源选择-型号：LTS-HPR100-W+LTS-3COX50-W组合光源

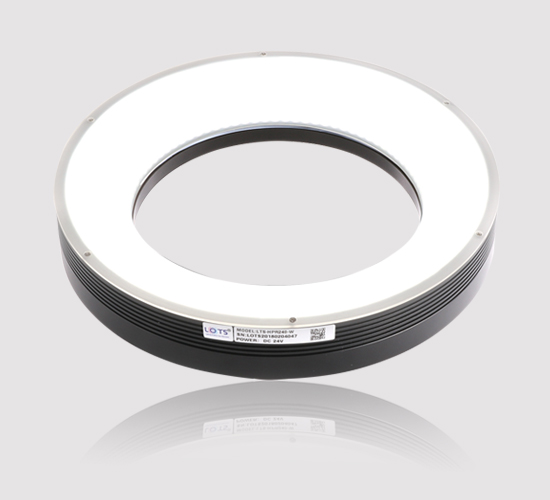

LTS-HPR100-W

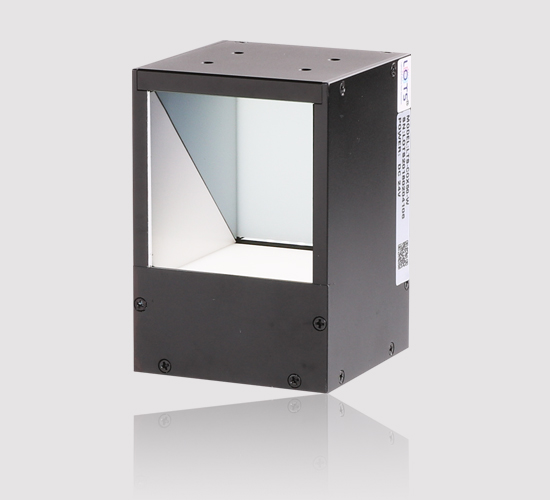

LTS-3COX50-W
案例二
(1)样品图
(2)检测要求：在视野大小40*50，检测极耳焊点，突显出焊点，另外需要极耳轮廓。
(3)架设以及效果

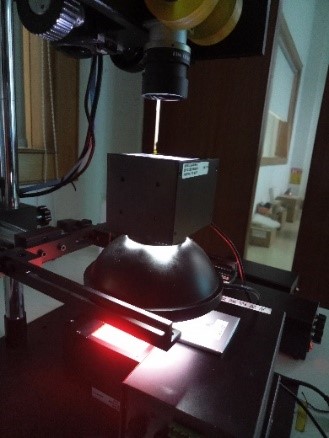

架设图

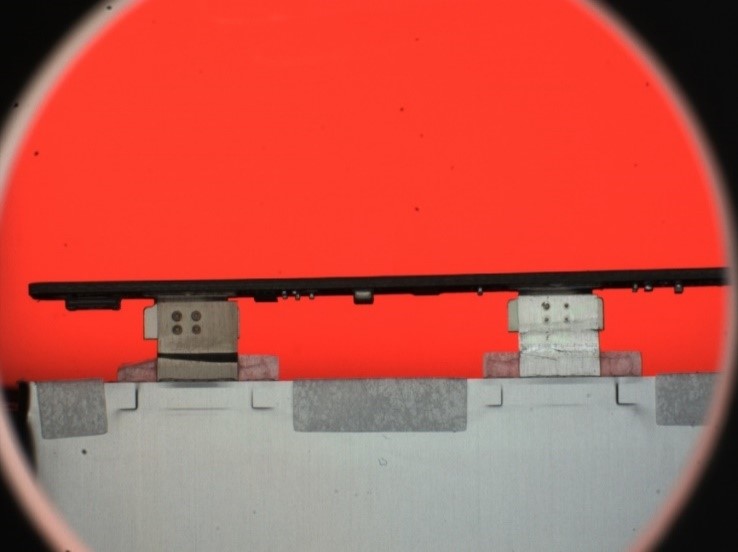

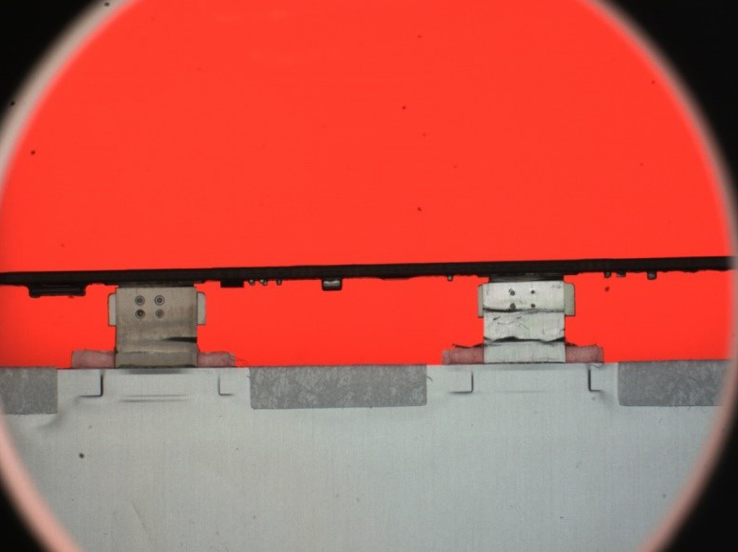

效果图1
效果图2
(4)光源选择-型号：LTS-3DM116-W+LTS-COX8050-R+LTS-3COX40-W组合光源

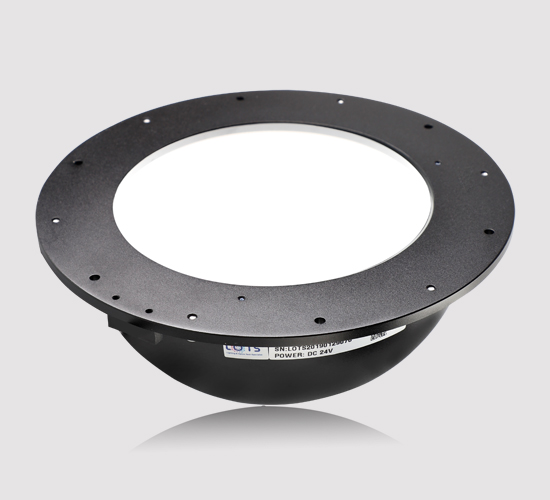

LTS-3DM116-W

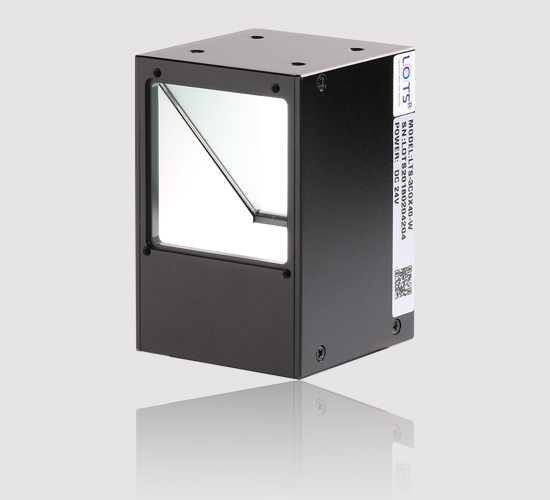

LTS-3COX40-W

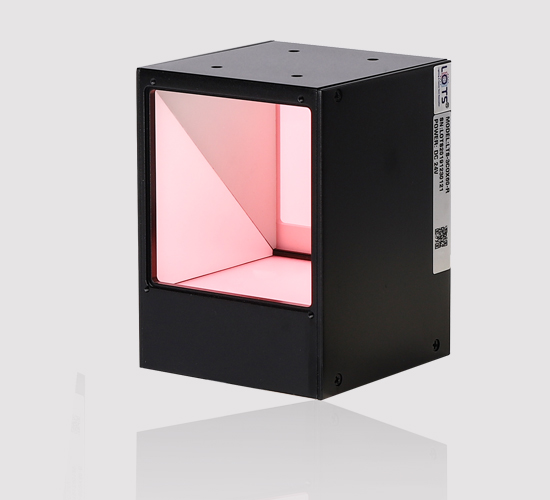

LTS-COX8050-R
案例三

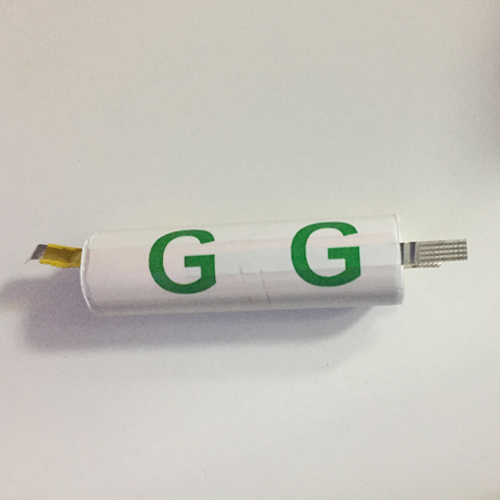

(1)样品图
(2)检测要求：在视野大小20*30，检测极耳端面，极耳定位。
(3)架设以及效果

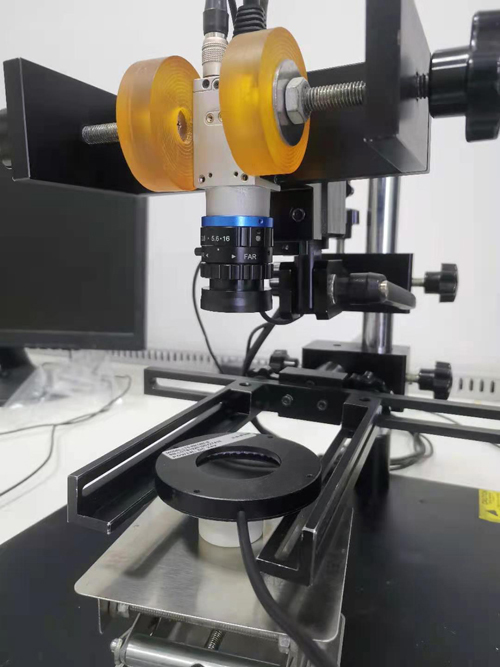

架设图

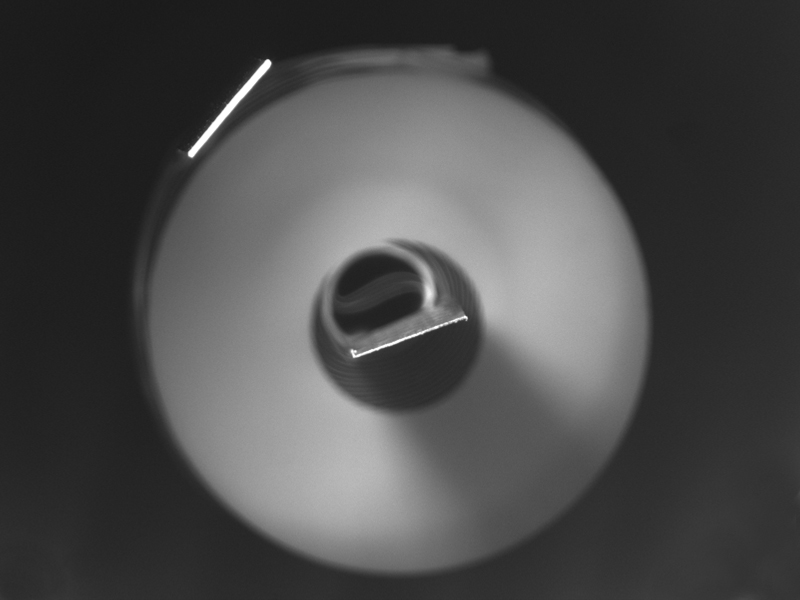

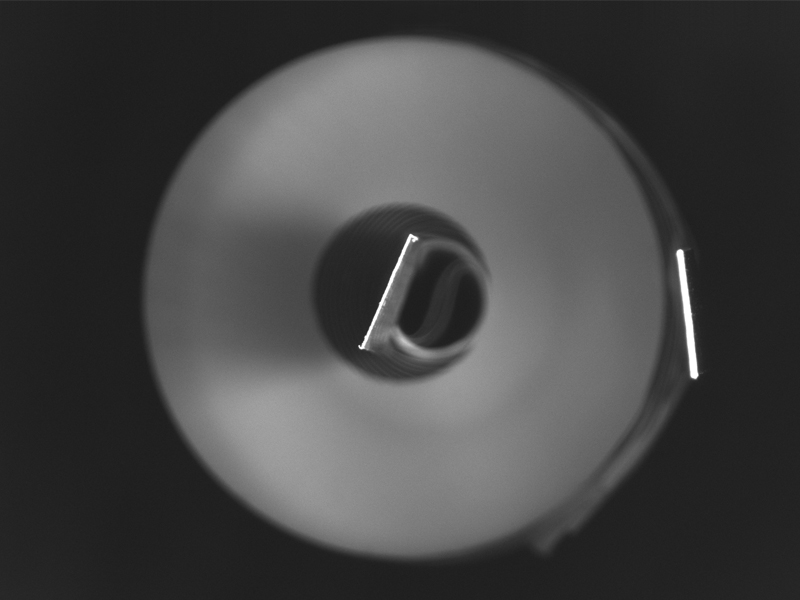

效果图 1
效果图 2
(4)光源选择-型号：LTS-RN7400-B

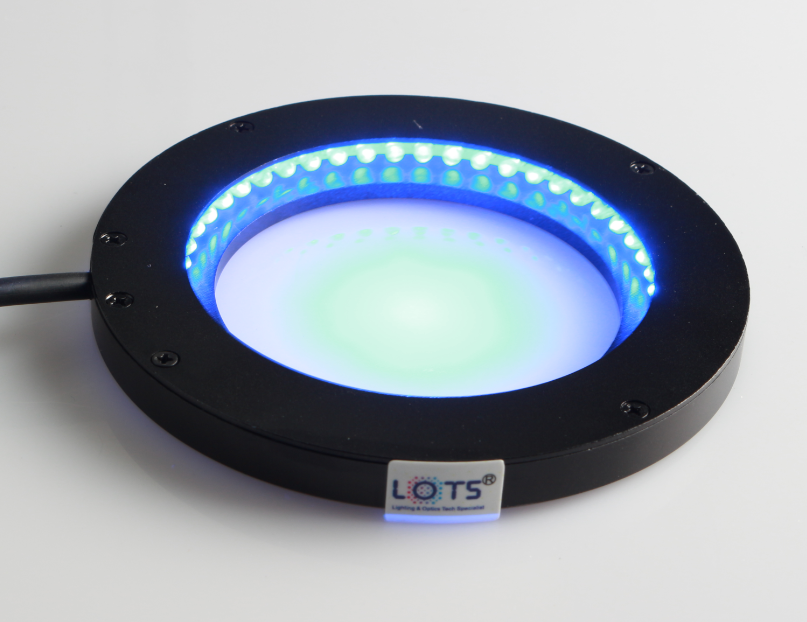

LTS-RN7400-B
选型依据：使用较小的低角度环光，能够避免白色背景的反光，凸显出金属极耳片的白色轮廓边。
各位亲爱的小伙伴，以上就是今天的电池极耳检测应用案例，大家都学会了吗？
今天的分享就到这里了，感恩支持，我们下期再见。
