一、简介

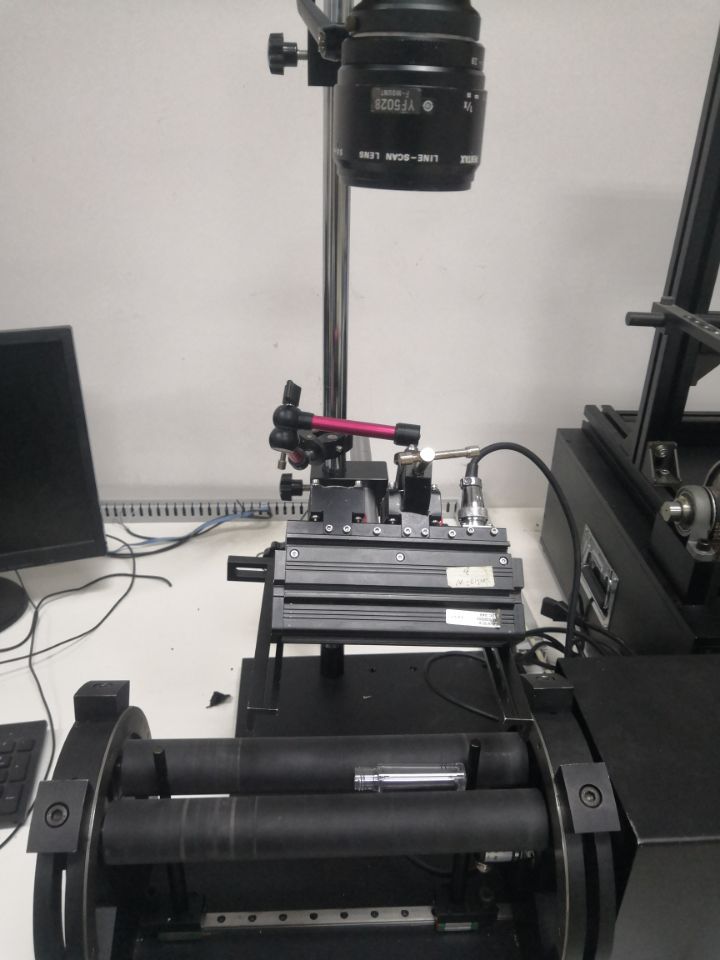

常见视觉检测为平面相机静态或者动态拍摄，如果遇到圆柱类型的产品表面检测，难度会增加很多。一般有多个相机360°成像，此种方式架构难，光源干涉会对成像效果有很大的影响。目前还有另外一种方式，如线扫相机配旋转滚筒平台架构方式。此方法可优化相机与光源的结构，采用单一相机与单一光源即可，且成像均匀，成像效果明显更加优化，提升检测的精度及系统稳定性。下面将分享滚动扫描，滚筒平台的实验案例打光经验的分享。
二、案例分析
案例一、化妆品瓶身字符印刷检测：
产品是圆柱结构且光滑反光，面阵相机不能一次性取图，可以使用线扫相机配合旋转滚筒平台，选用同轴线光源均匀照射，可使图像背景与字符对比明显。

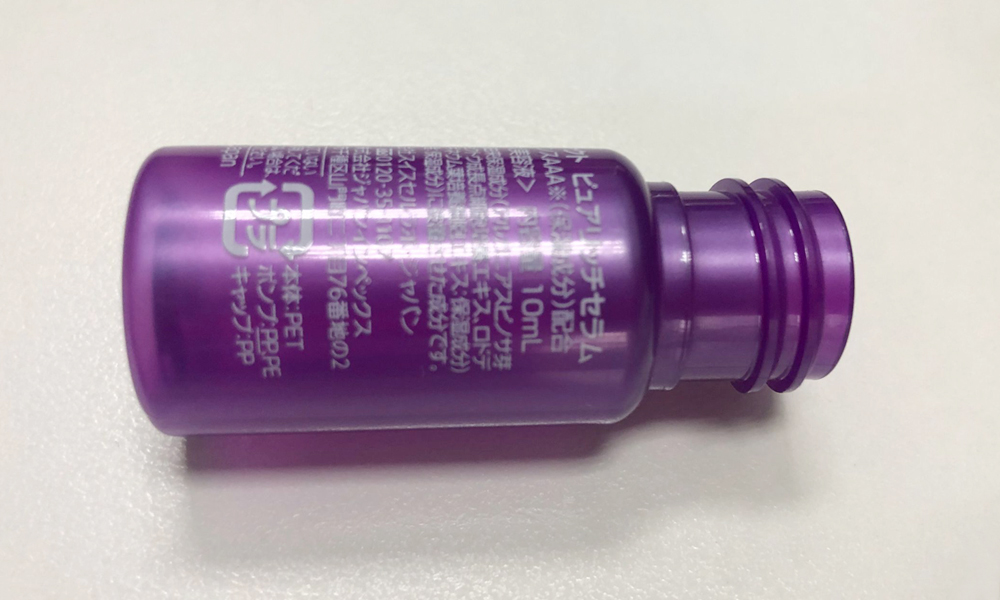

实物图

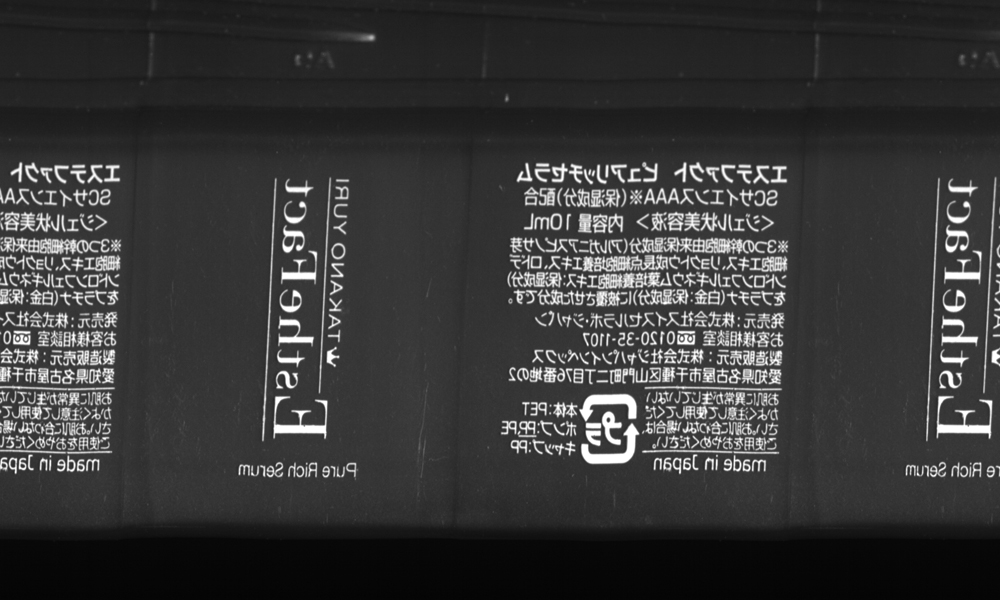

效果图

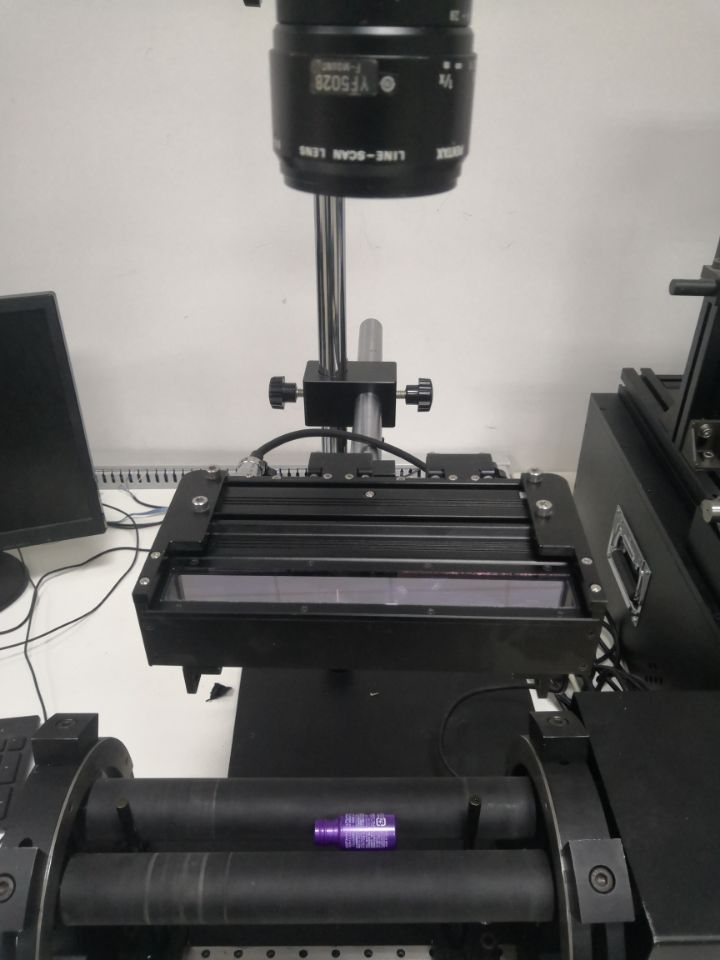

光源架构图

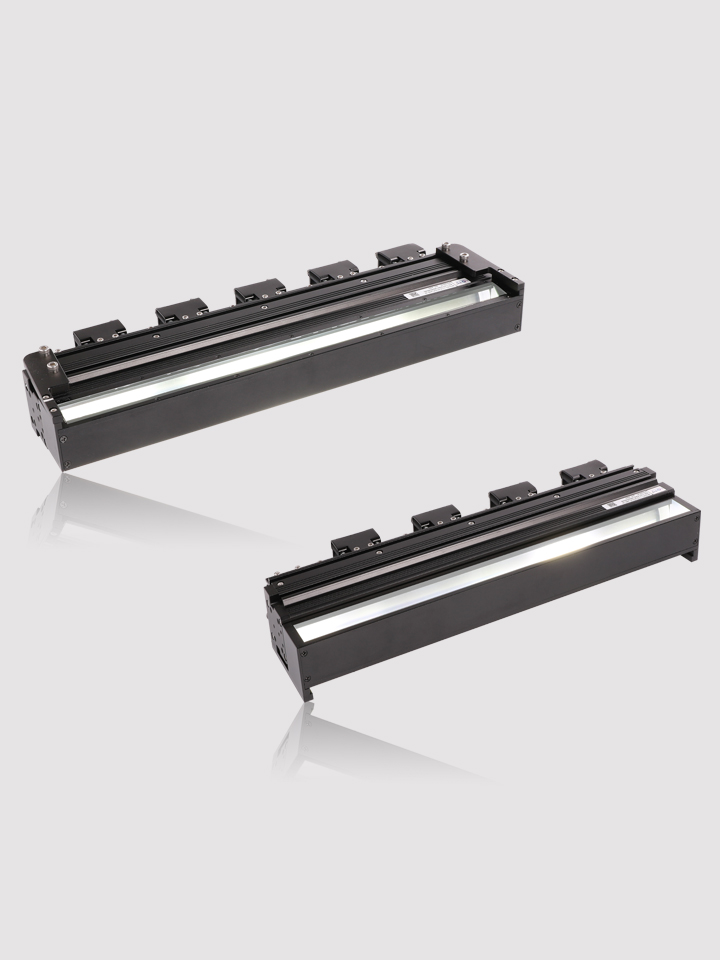

同轴线光源
案例二、化妆品瓶身字符印刷检测：
产品是圆柱结构且光滑反光，由于产品为透明材质，底部字符会对上表面字符形成干扰，所以光源采用线光源低角度拍摄，线阵相机配旋转滚筒平台，成像效果非常好。

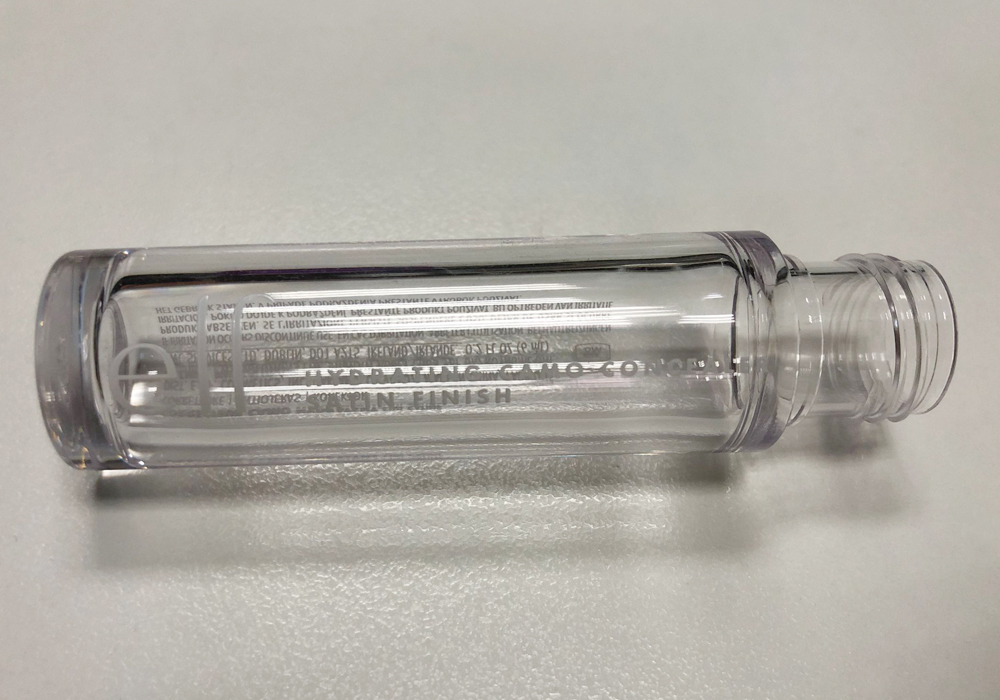

实物图

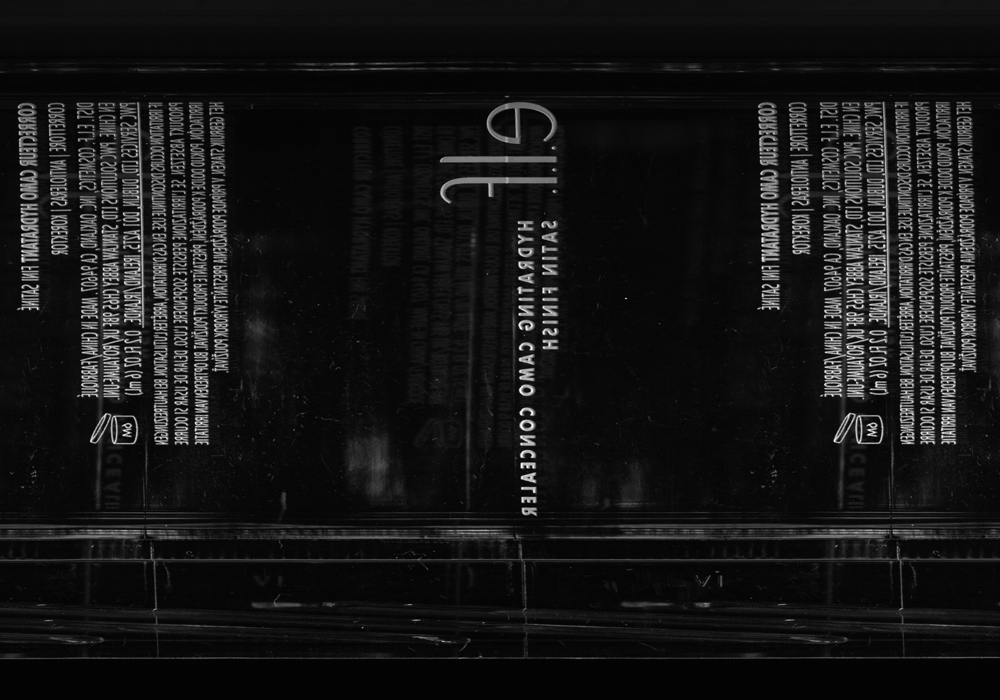

效果图
光源架构图

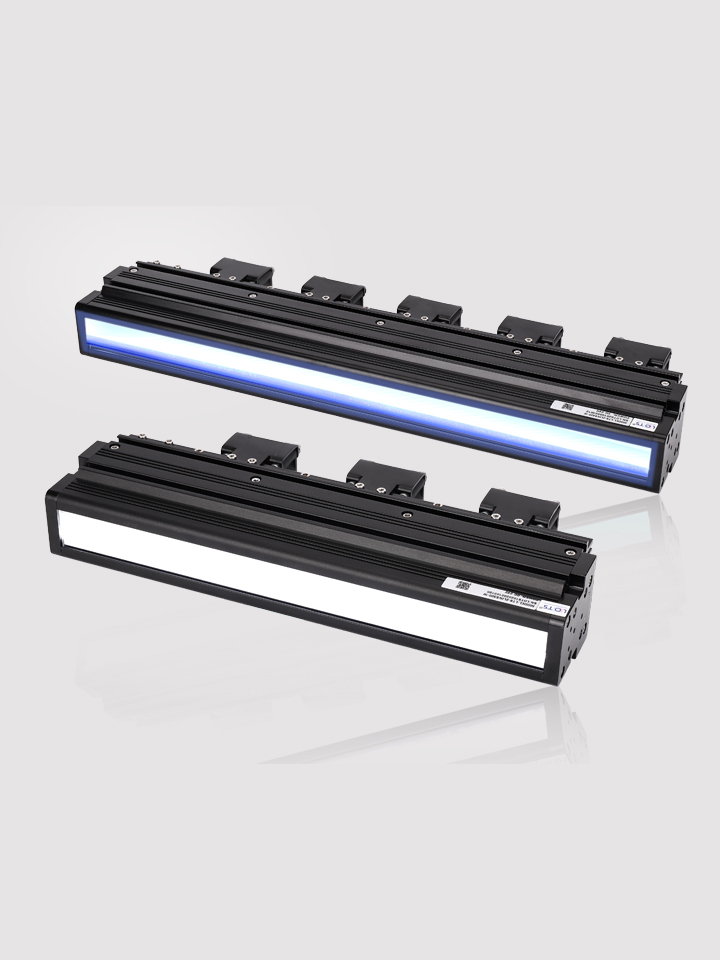

线光源
案例三、金属圆柱表面缺陷检测：
产品是圆柱结构且光滑反光，同样采用线阵相机配旋转滚筒平台。此产品可选择多种线扫类型光源，由于有检测表面异色点检测要求，所以选择了线扫光源中均匀性最优的隧道线光源，可看到成像效果均匀对比清晰。
实物图

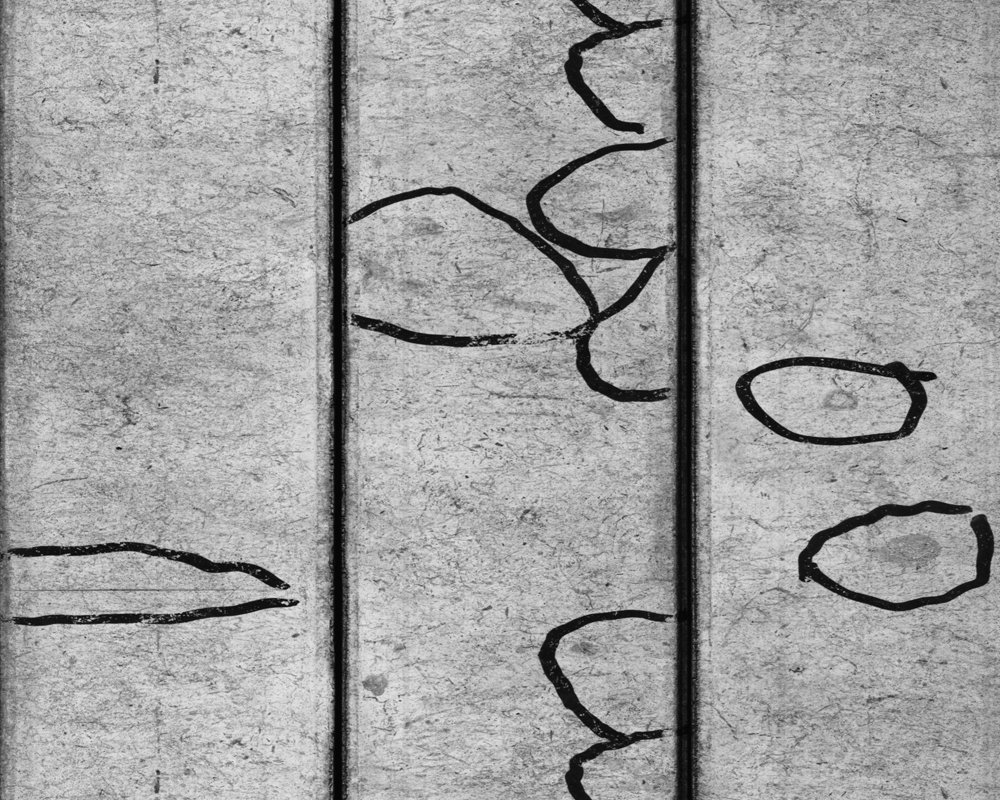

效果图

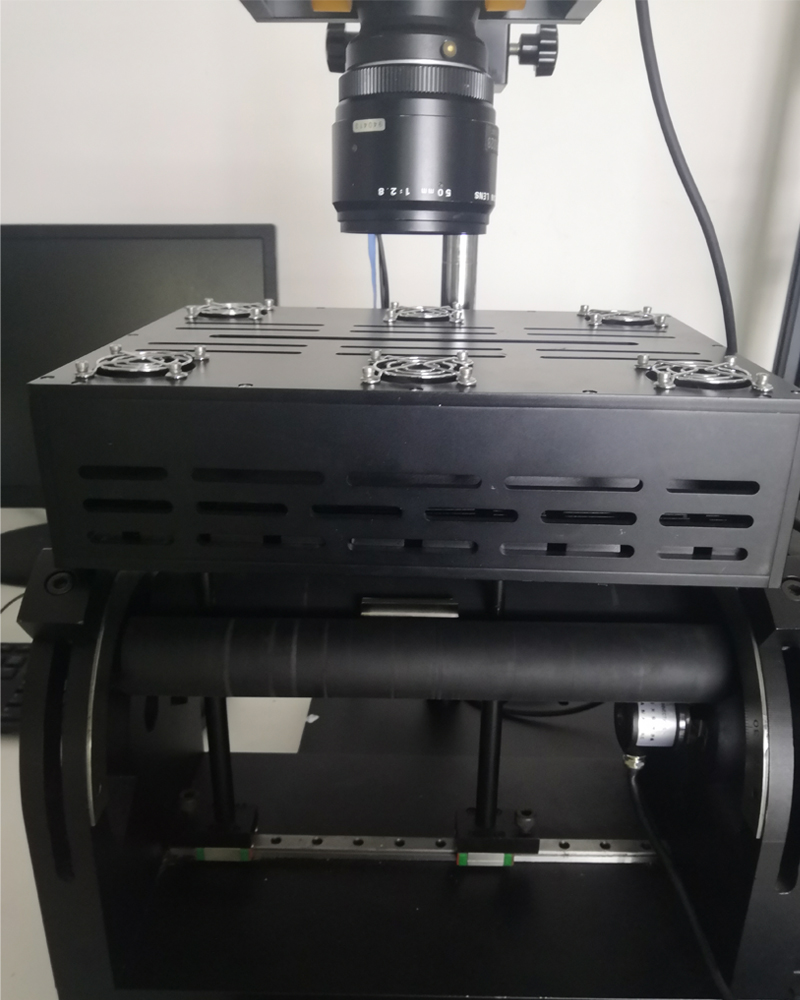

光源架构图
隧道线光源
三、总结
产品的检测区域、形状、要求不同，会导致整体检测架构不同，同时也会影响光源的选型。目前视觉检测的要求与精度都在提高，单一使用传统架构打光并不能满足现有的要求。对硬件的选型，前期的方案评估有很大的帮助。如果遇到类似上面所分享的圆柱形产品检测，优先选用旋转滚筒的架构方式作检测，对检测的质量稳定会有很大的帮助。
各位亲爱的小伙伴，线扫滚筒平台检测介绍，大家都明白了吗？
今天的分享就到这里了，感恩支持，我们下期再见。
