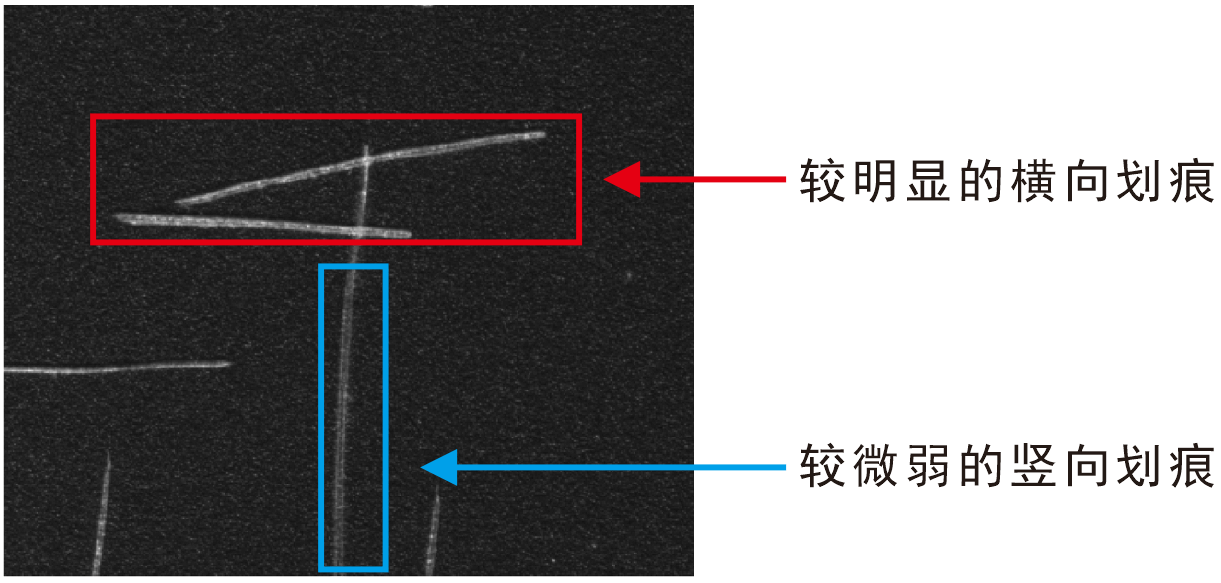

在机器视觉检测中,线扫应用大大提高了视觉检测的精度,应对大尺寸产品更具优势,其中线光源是最常用的光源之一。视觉检测中均匀性和对比度是满足检测需求的必要条件,线扫光源一般增加长度就能达到更好的均匀性,而对比度就需要根据产品的特性来调整光源位置和光照方向使特征凸显。划痕类缺陷在检测中是比较常见的,一般使光照方向与划痕方向互相垂直就能得到较好效果;而与光照方向平行的划痕则是不明显的。线扫光源一般是对着运动方向照射,这种情况下,划痕类缺陷有些方向就不是特别明显。
LOTS研发的双角度斜光源LTS-2LIND是应对线扫平台运动方向缺陷检测的光源,光源内部采用特殊的光学设计,可以实现两侧斜光照射,不仅能够实现常规线光的效果,也可应用于透明塑料、玻璃屏、金属箔类产品运动向划伤、破损等缺陷的检测。
![](/upfile/image/20211129/20211129154299079907.png)
![](/upfile/image/20211129/20211129154297979797.jpg)

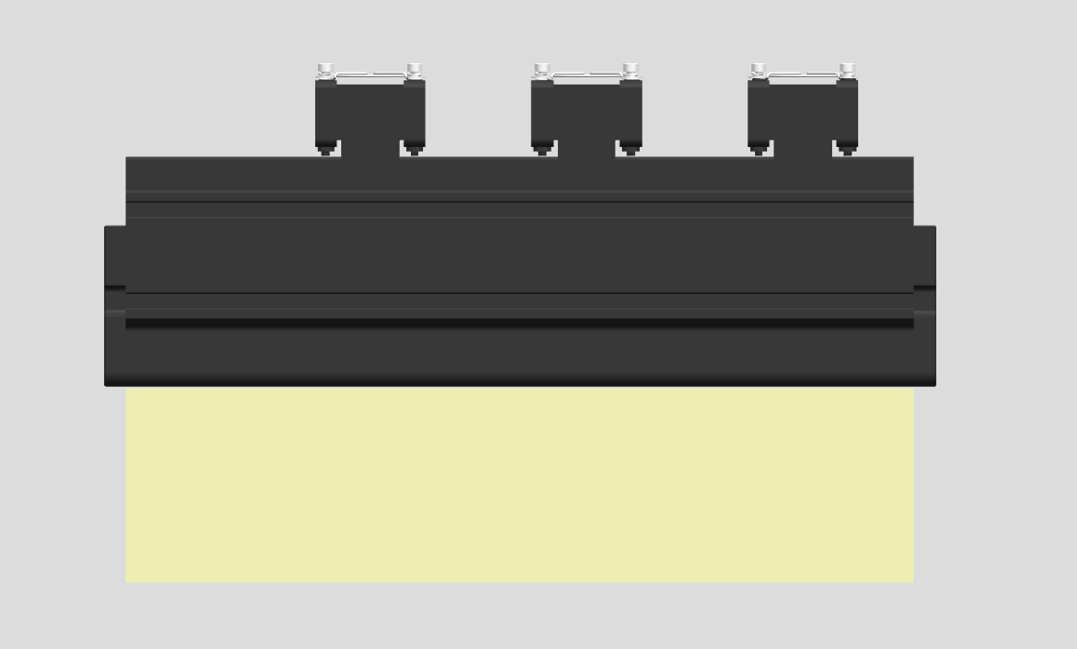

常规线光源

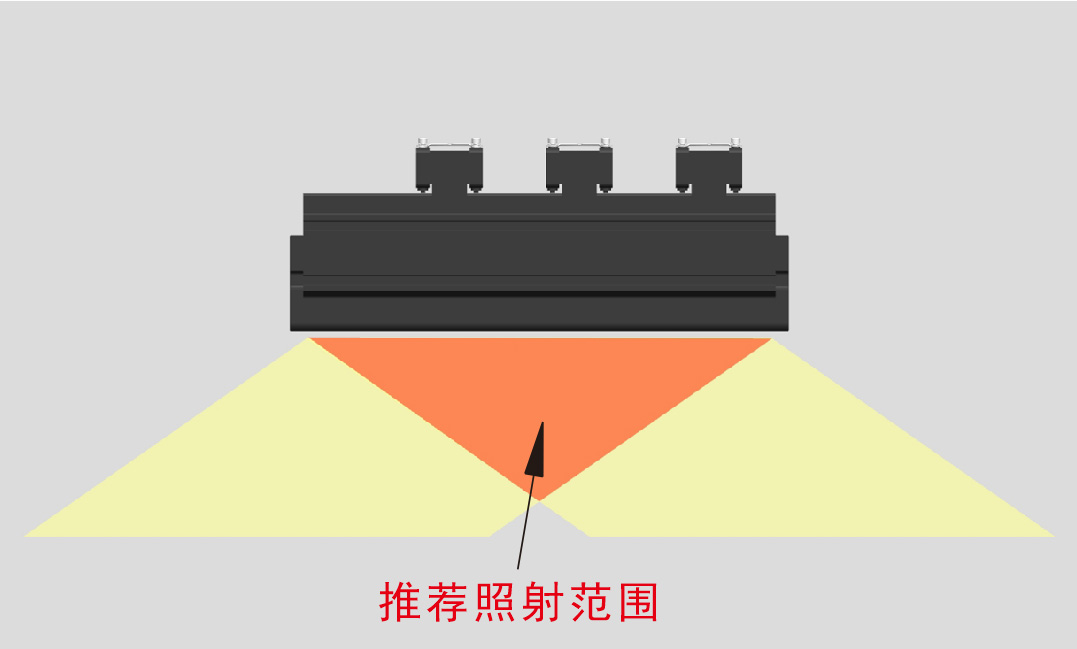

双角度斜光源
从光路图对比可以看到,常规线光源只有单一照射方向。双角度斜光源的光线不仅有向下照射的光线也有一定角度左右照射的光线。因此可以有效兼容横竖方向缺陷,大大提高了检测的全面性。
检测效果展示

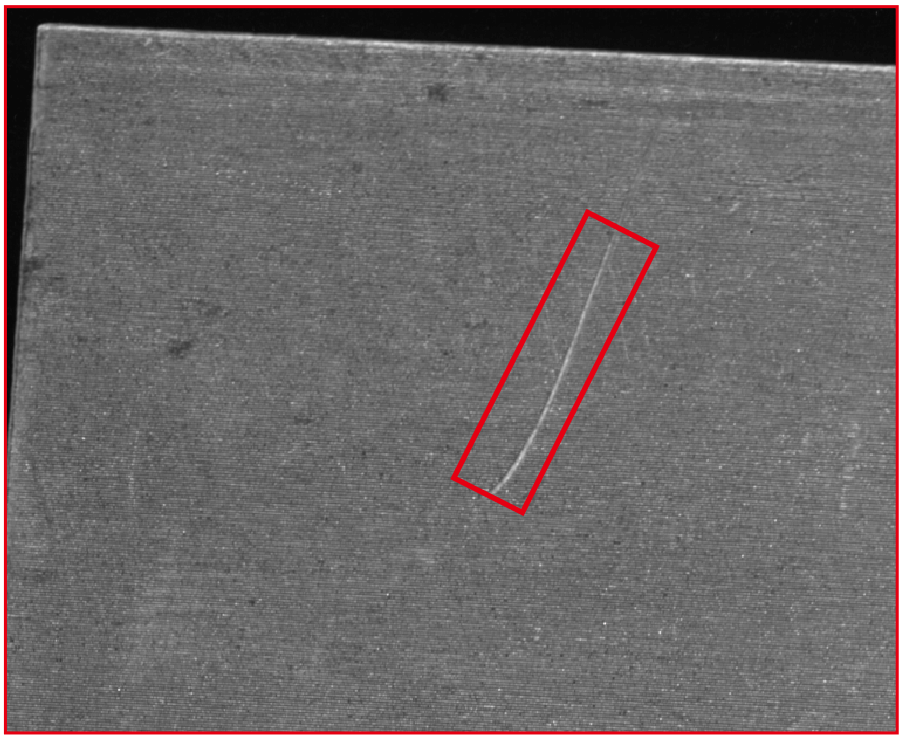

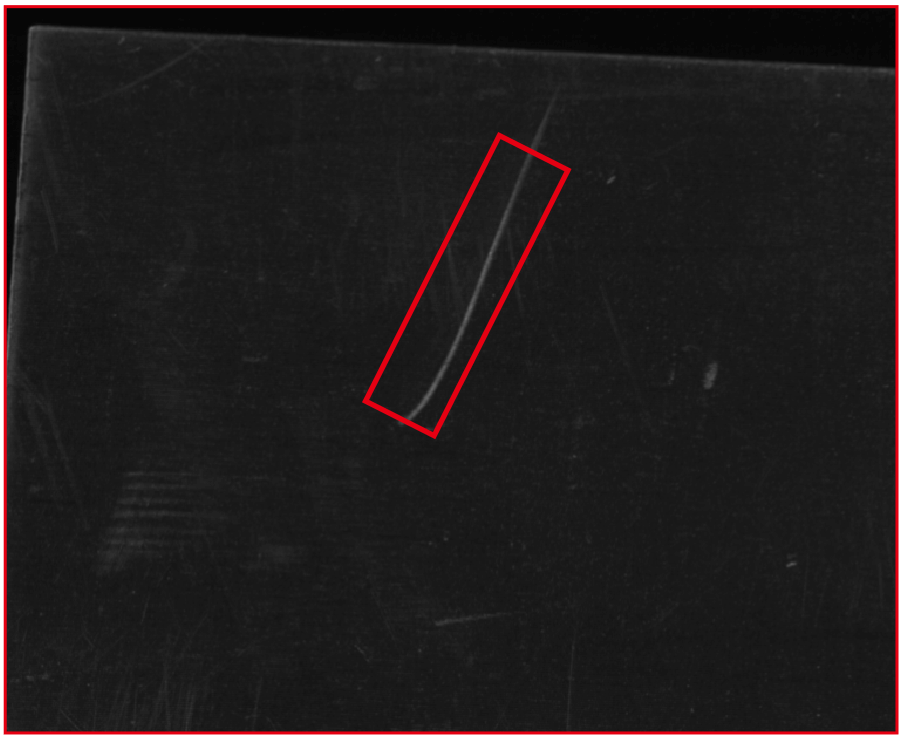

样品一:光栅薄膜划痕
![](/upfile/image/20211129/20211129154555165516.png)
![](/upfile/image/20211129/20211129154612361236.png)
常规线光源
双角度斜光源

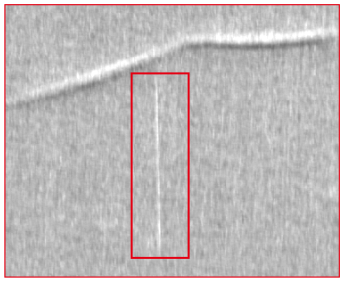

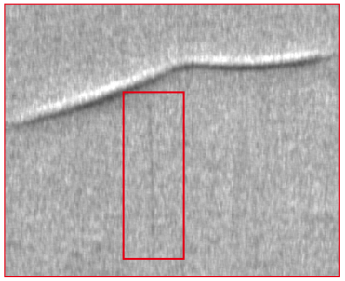

样品二:锡箔纸划伤
![](/upfile/image/20211129/20211129154830433043.png)
![](/upfile/image/20211129/20211129154927142714.png)
常规线光源
双角度斜光源

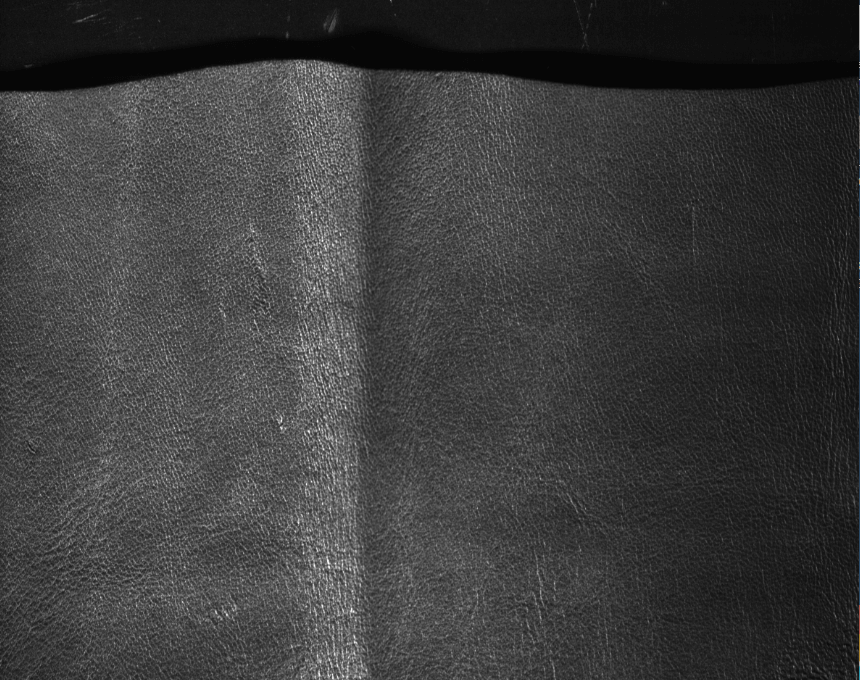

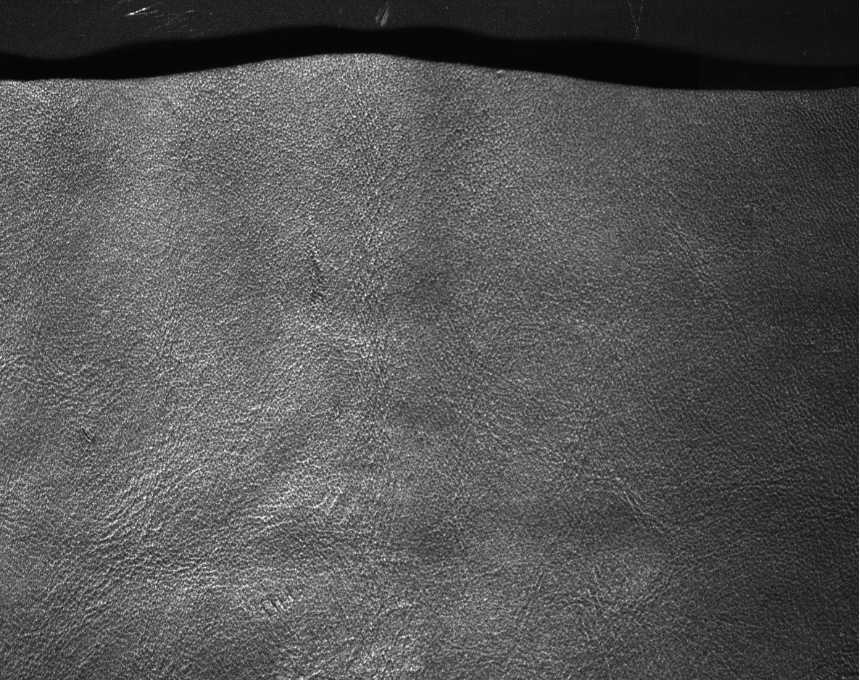

样品三:皮料褶皱
![](/upfile/image/20211129/20211129155051825182.png)
![](/upfile/image/20211129/20211129155123242324.png)
常规线光源
双角度斜光源
