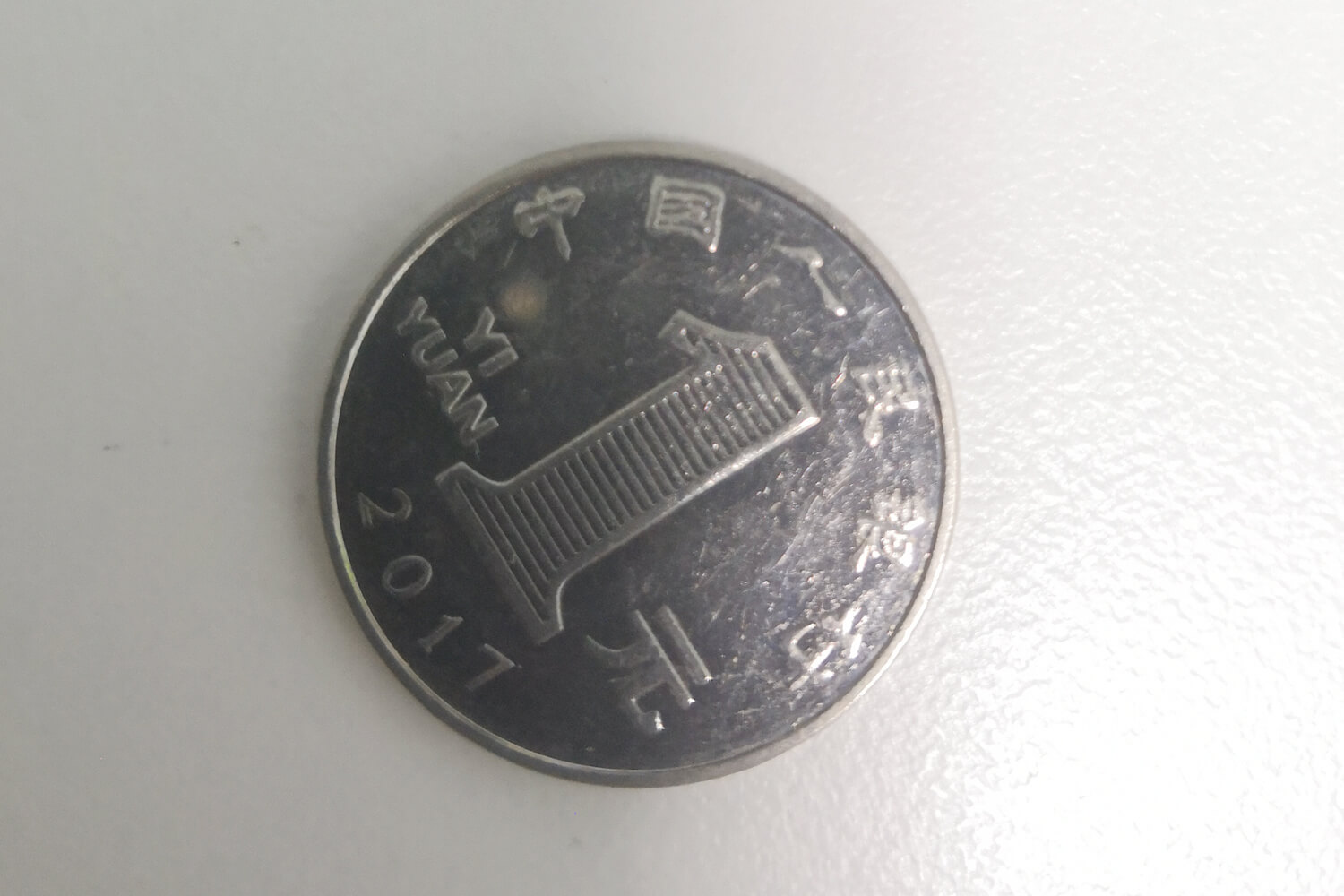

实物图字符面

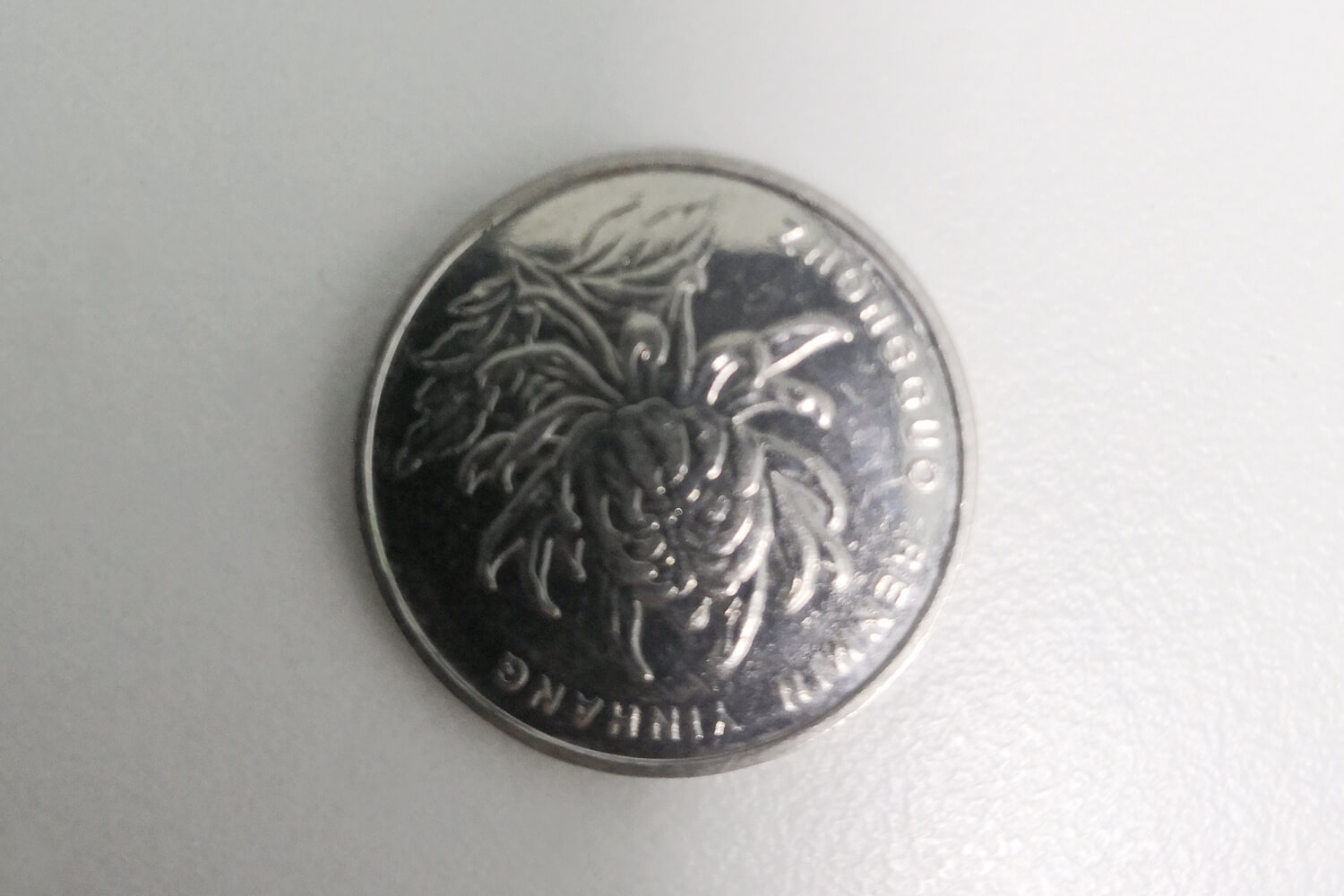

实物图花面
案例分析：
上图为通货硬币，有两面需要检测，字符面以及花面，检测内容为表面铸件崩缺、表面划痕等缺陷。表面银色光滑面，反光严重，字符面内容稍微简易，花纹面表面复杂，对于高要求检测光源选型难度高。
打光评估：
使用环形、条形等常规光源打光不理想，反光严重、对比度不够高。综合考虑使用同轴光源类型，同轴光能够消除反光，且光路垂直，能提升表面凹凸对比。同时也考虑平行同轴光，平行同轴光比同轴光光路更加垂直。下面我们将对比分析同轴光源和平行同轴光源区别。
下图为同轴光照射效果图:表面整体均匀，字符、划痕明显。但是背景与特征对比度不够高。

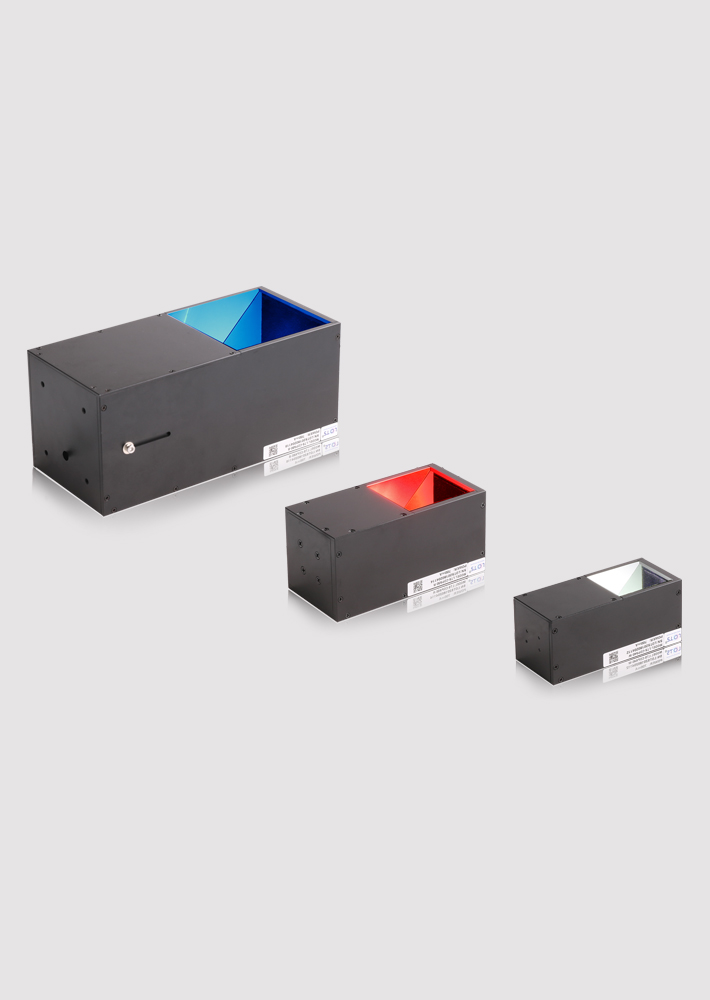

同轴光源
光源架构图
字符面效果图

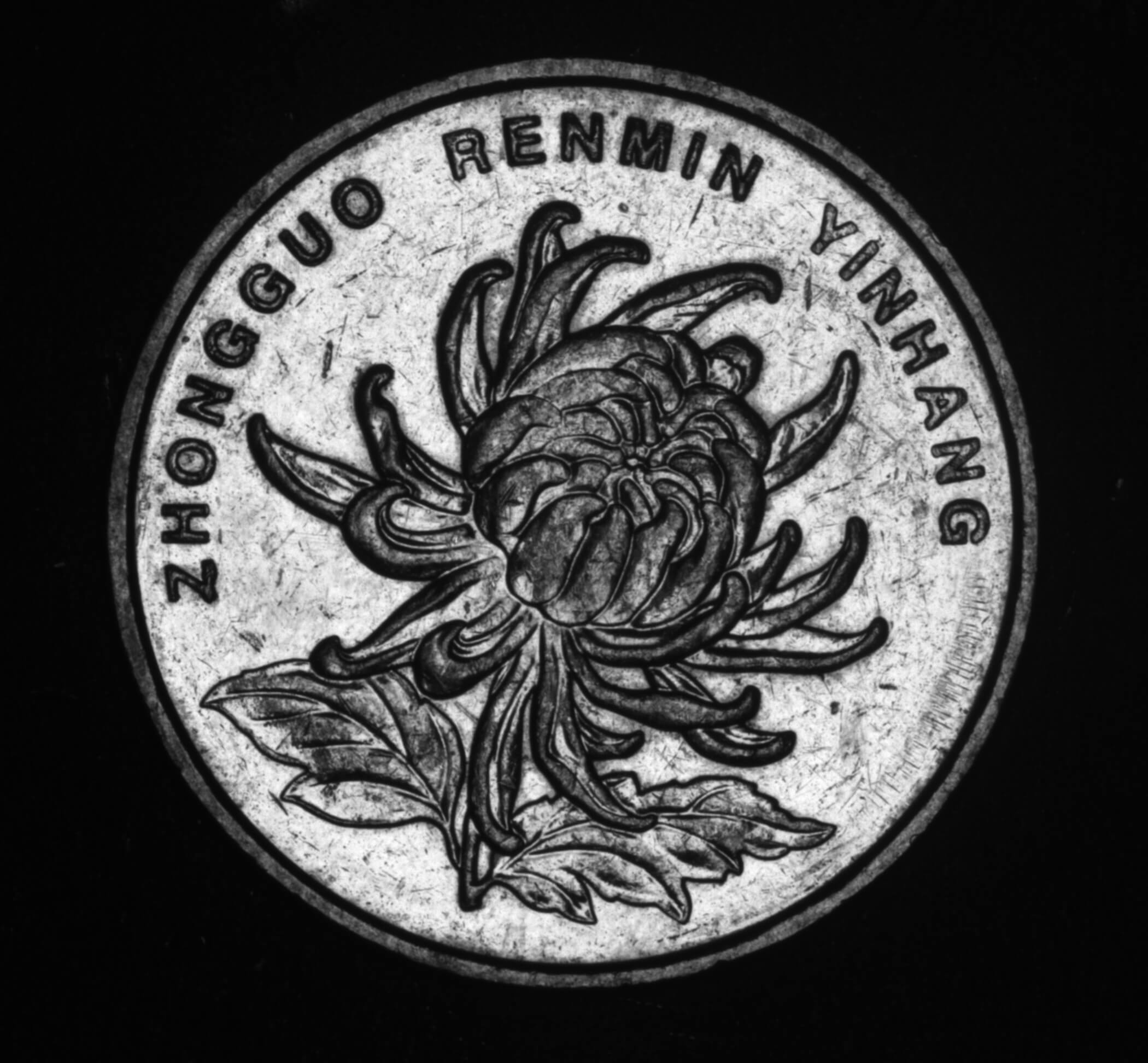

花面效果图
下图为平行同光源照射效果图：表面整体均匀，字符、花面图案、划痕明显，效果非常好。
同轴平行光源
光源架构图
字符面效果图

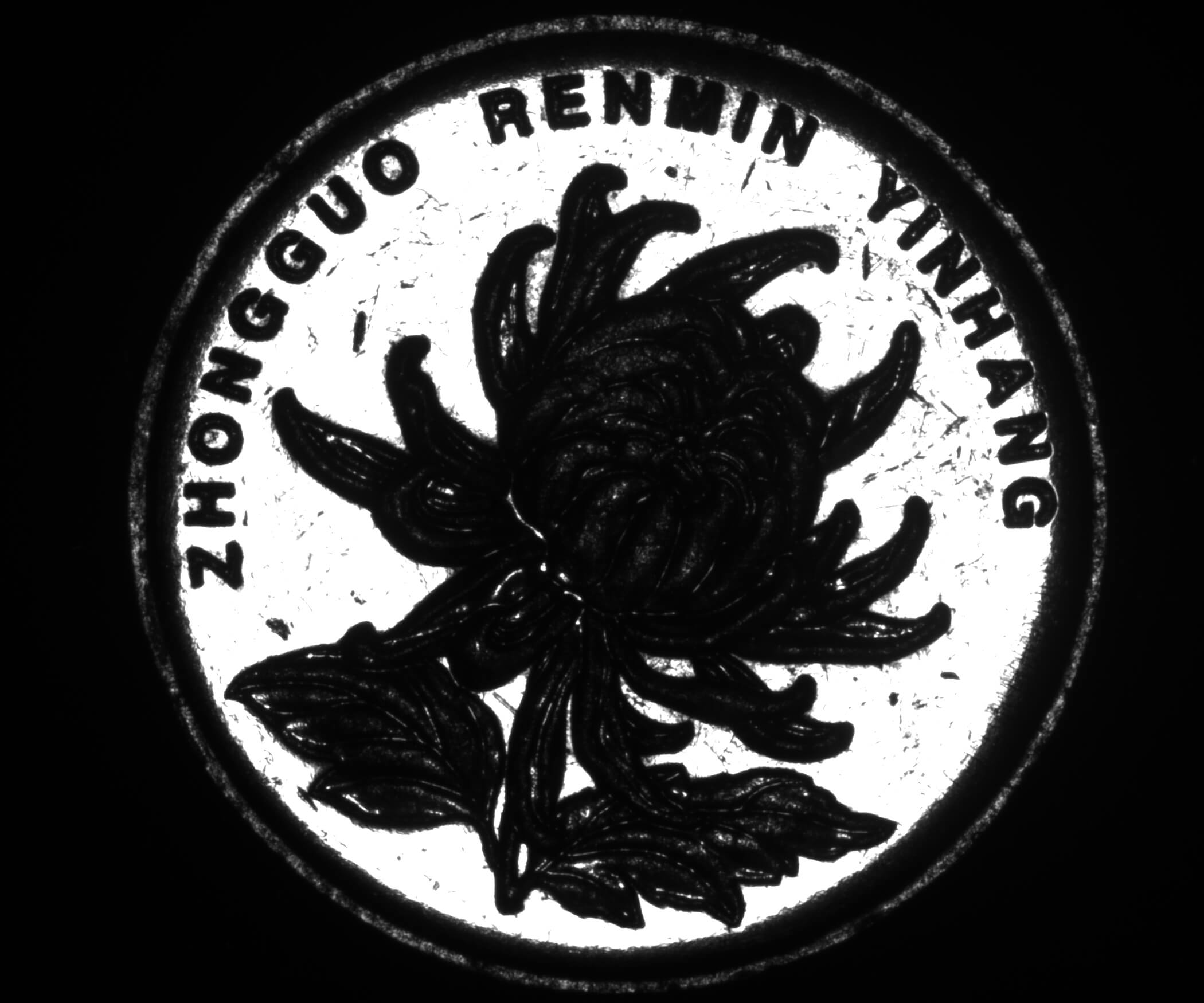

花面效果图
总结：
同轴光源类型都能够消除反光、光路垂直，合适表面检测应用。平行同轴光平行性比同轴光源更好，对比度更加明显。需要注意的是平行同轴光只合适表面平整光滑面检测，而同轴光源虽然光路垂直性稍差，但更合适更多的场景应用。
