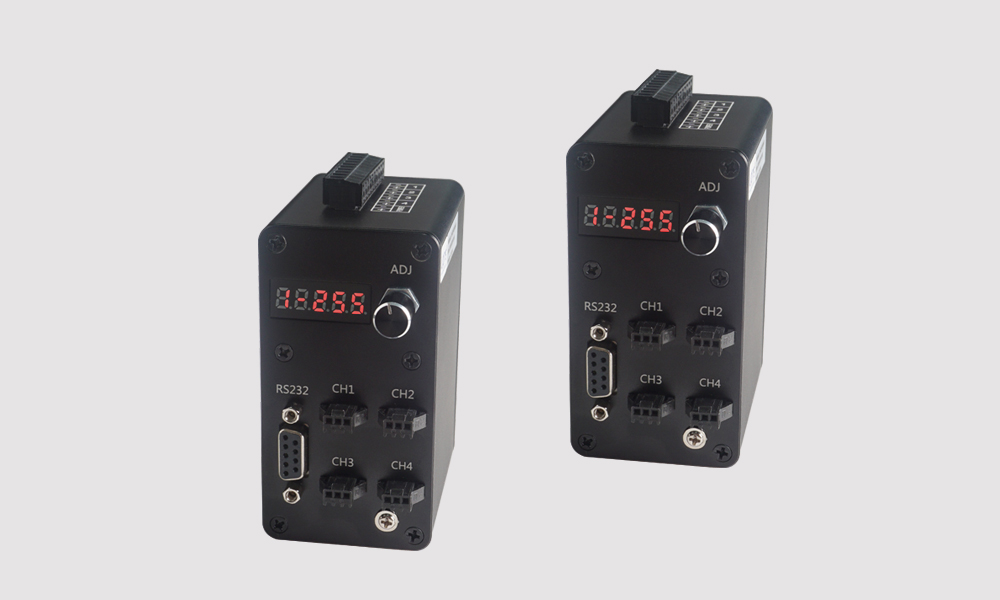

乐视科技最新研发特色产品-3DPC系列数字控制盒,采用STM32单片机控制,体积小巧,功能强大,性价比高。
产品特点
★铝合金外壳,散热好;
★高性价比配套照明最佳方案 ;
★PWM常亮与频闪功能模式可选 ;
★频闪点亮时间0-255ms可设;
★10us快速响应,256级亮度可调;
★配备12V 500mA相机供电接口。

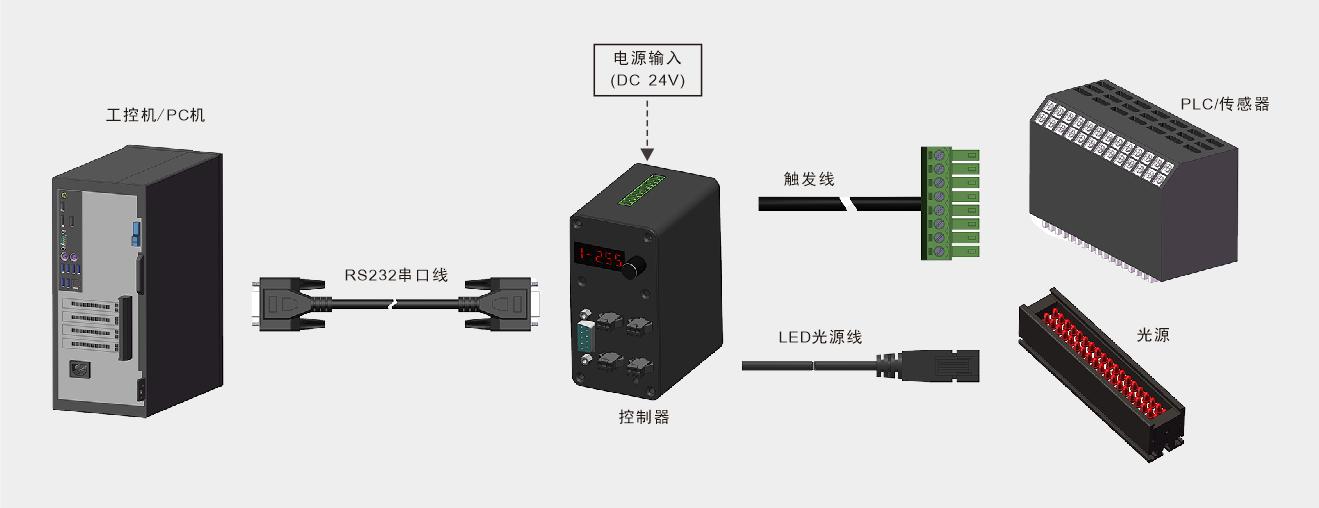

工作系统示例
时序图
常亮模式(H 1模式):
当外部连接触发信号时,触发“+”输入高电平5-24V “-”接地时,光源灭。
常灭模式(H 0模式):
当外部连接触发信号时,触发“+”输入高电平5-24V “-”接地时,光源亮。

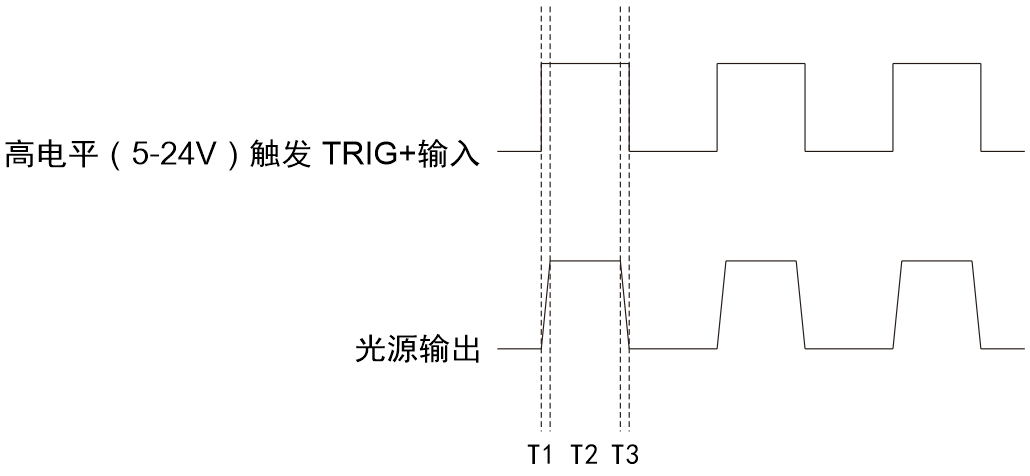

常灭模式(H0模式)触发时序图
说明:T1触发光源打开延时时间,T2触发光源关闭延时时间,T3光源被触发后点亮时间,T1≤10us,T3≤10us。
控制器接线方法

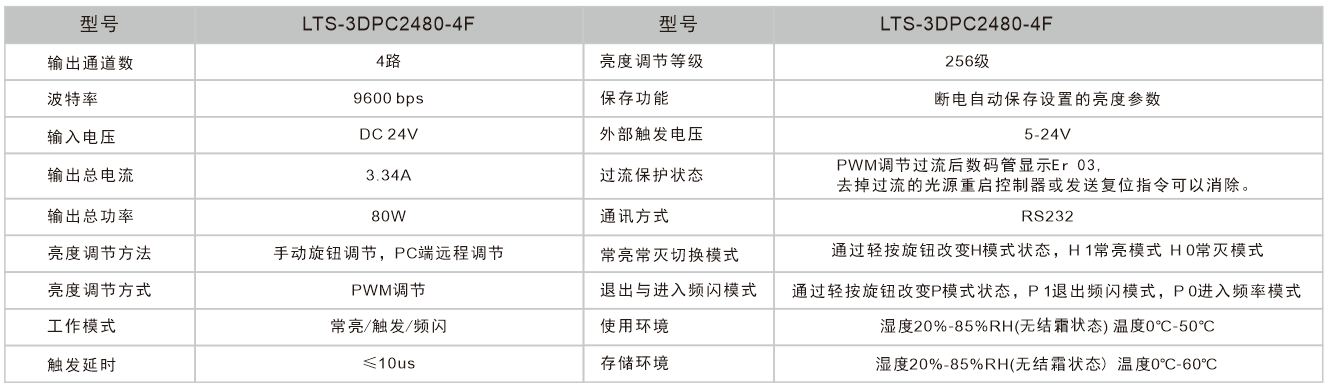

控制器参数

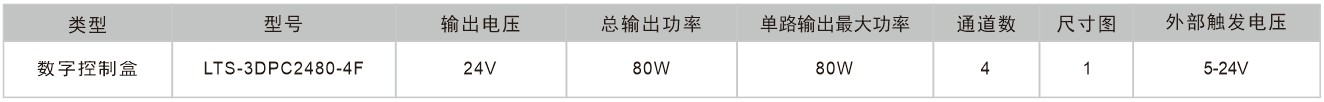

控制器型号

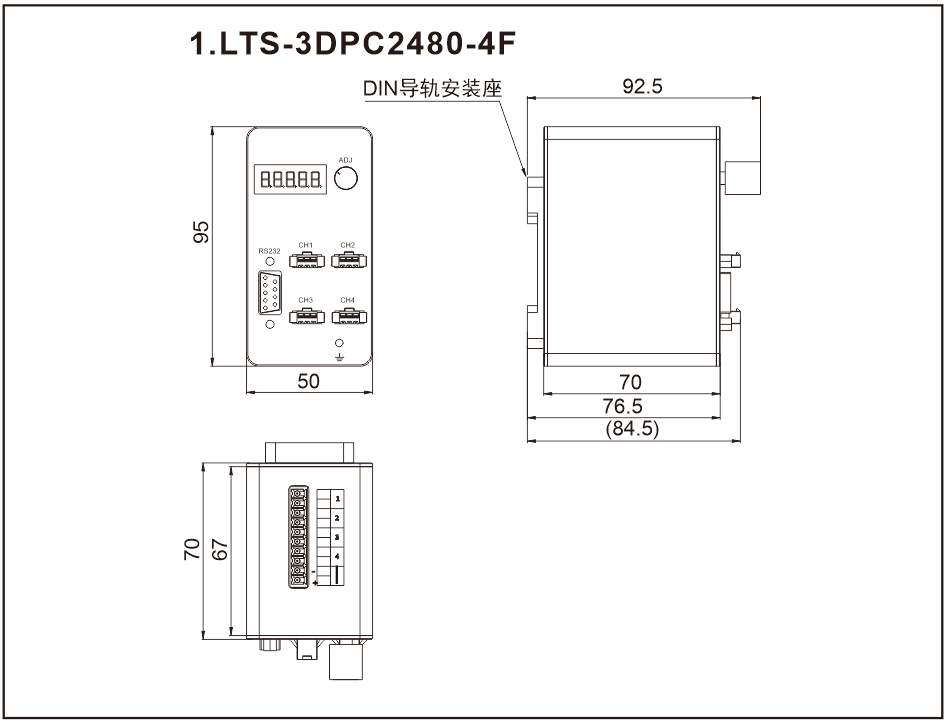

外形尺寸(mm)
![](/upfile/image/20220613/20220613095769046904.png)
