光栅同轴线光源应用案例
原理：

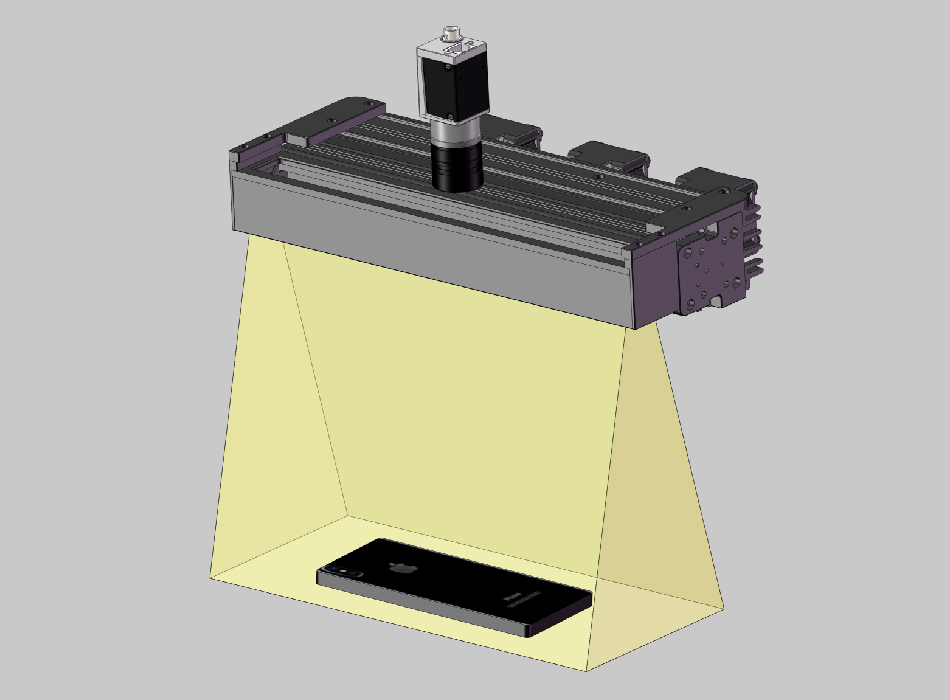

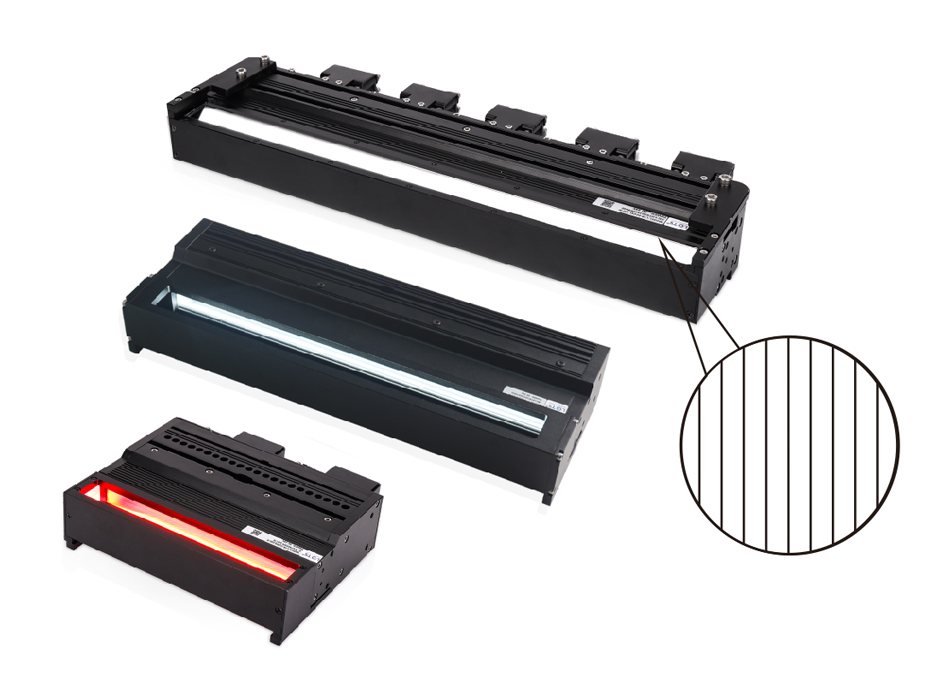

使用新型光学元件，配合同轴线光源可对光滑表面进行凹凸检测。光源上配有光栅元件，当检测到凹凸点时，条纹的成像就会发生变形，此变形的位置即为凹凸点的位置。
产品特点：
★透光性高, 均匀性好
★设计配合同轴线光
★特殊光学设计，成像效果良好
行业应用：
★光滑表面凹凸、划伤、黑点等缺陷检测
应用案例：
1.反光膜曲面、凹凸点检测

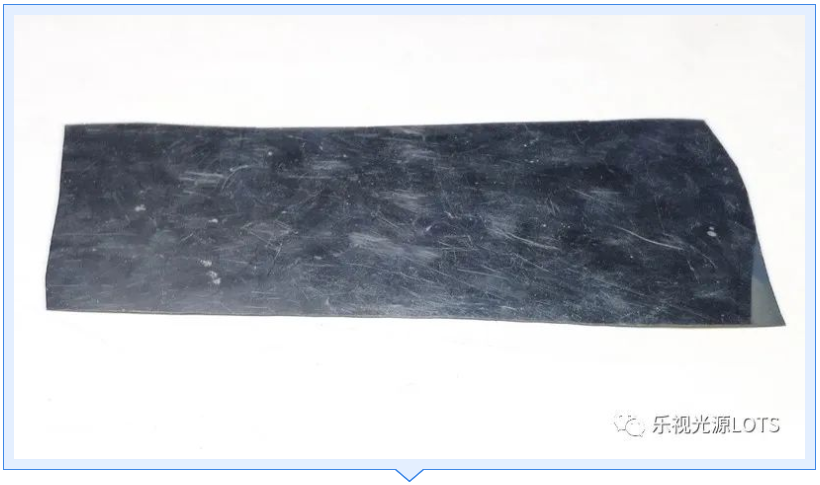

样品图1

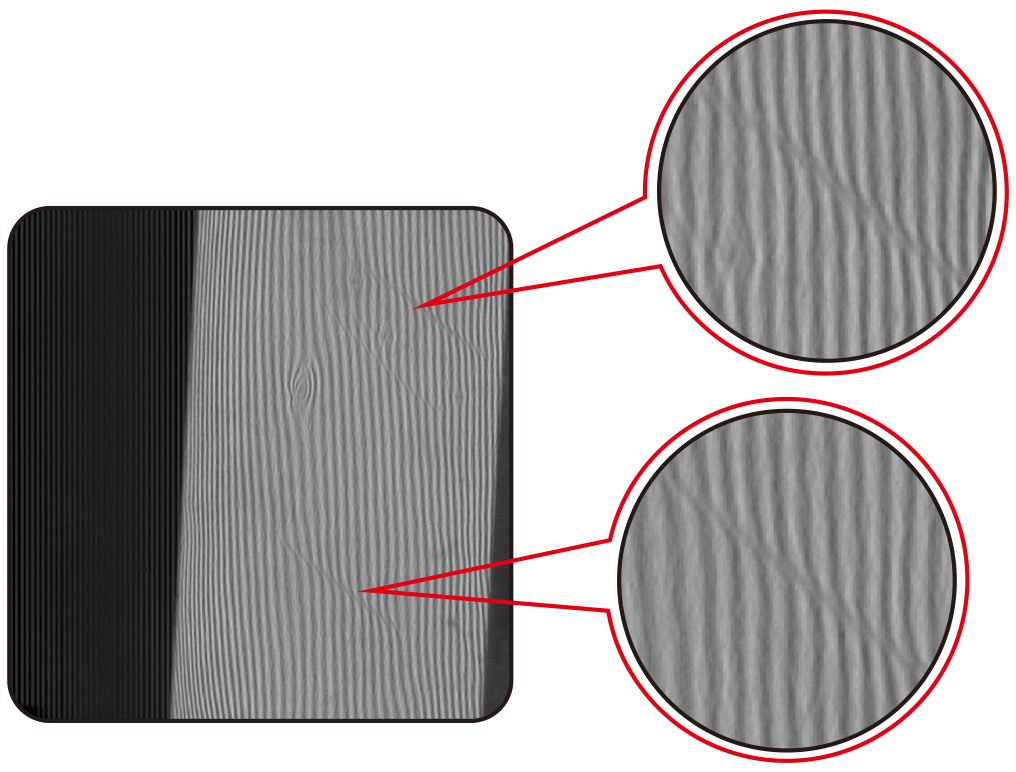

效果图1
2.手机偏光膜曲面、凹凸点检测

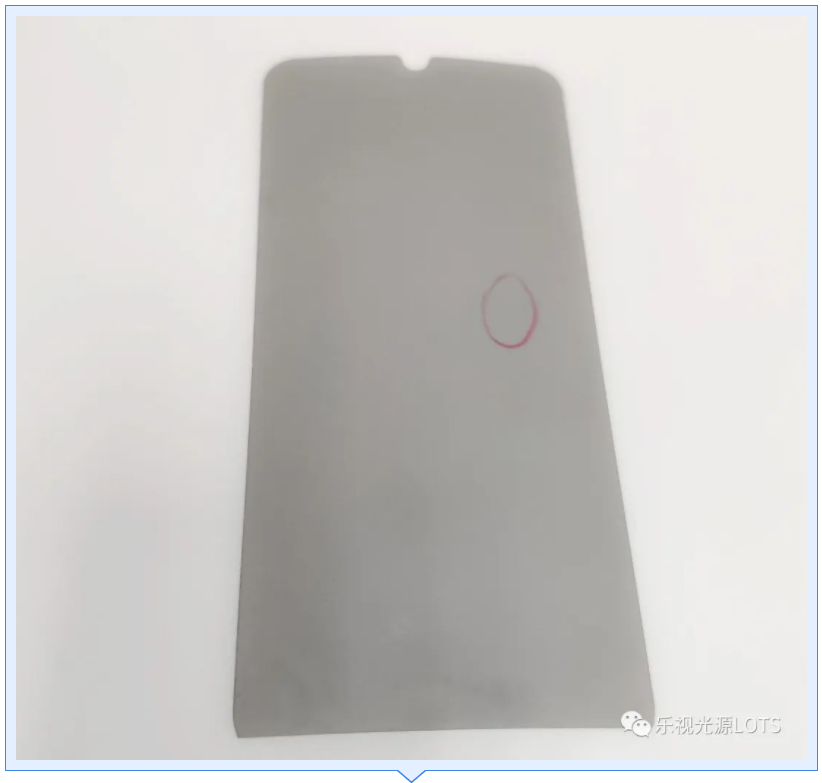

样品图2

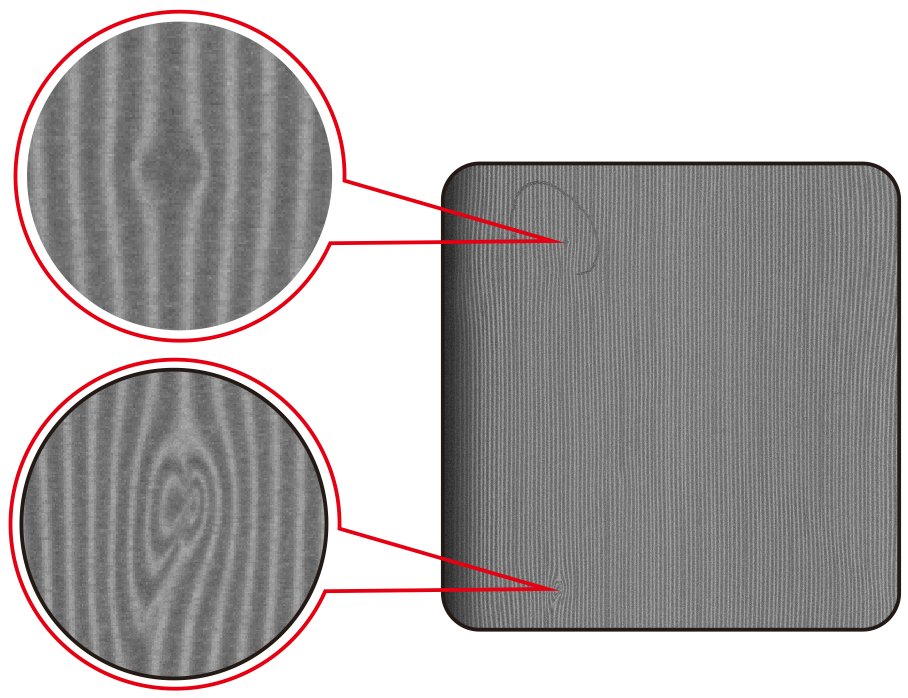

效果图2
说明：对于光滑表面的凹凸点，通过判断条纹的弯曲很容易找出缺陷位置，放大缺陷。线阵检测面积大，可根据样品的大小选择相对大的光源来满足视野的，均匀性相对面阵更有优势。
3.偏光膜轻微划伤等缺陷检测

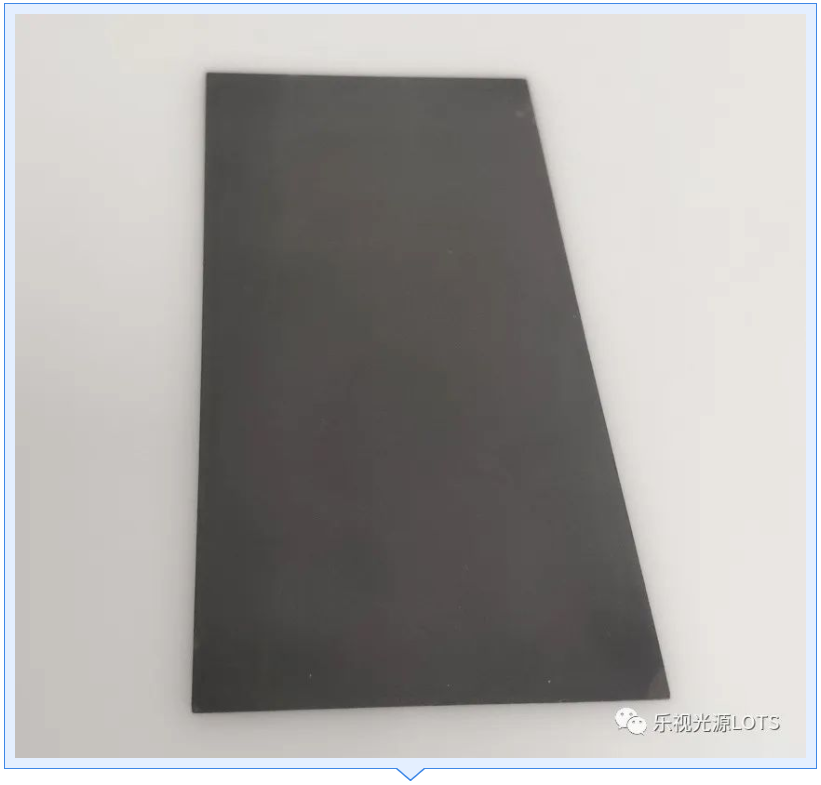

样品图3
效果图3
说明：对于光滑表面的轻微划伤点，常规的光源检测很难看到缺陷，通过光栅同轴光源后，缺陷部分呈现出栅格杂乱，凸显出缺陷，有利于机器视觉识别。
