一．打光方式
对于轮廓检测的打光方式较为灵活，通常可选择三种打光方式：背光底部照射、正面明场、正面暗场。可根据现场不同架构和限制进行灵活选择。

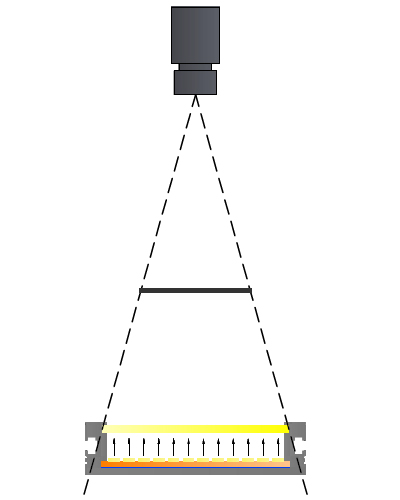

背光底部照射

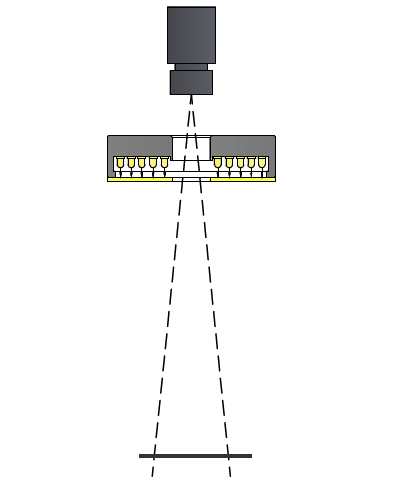

正面明场

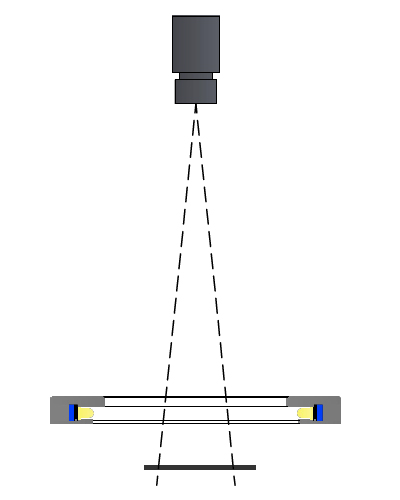

正面暗声

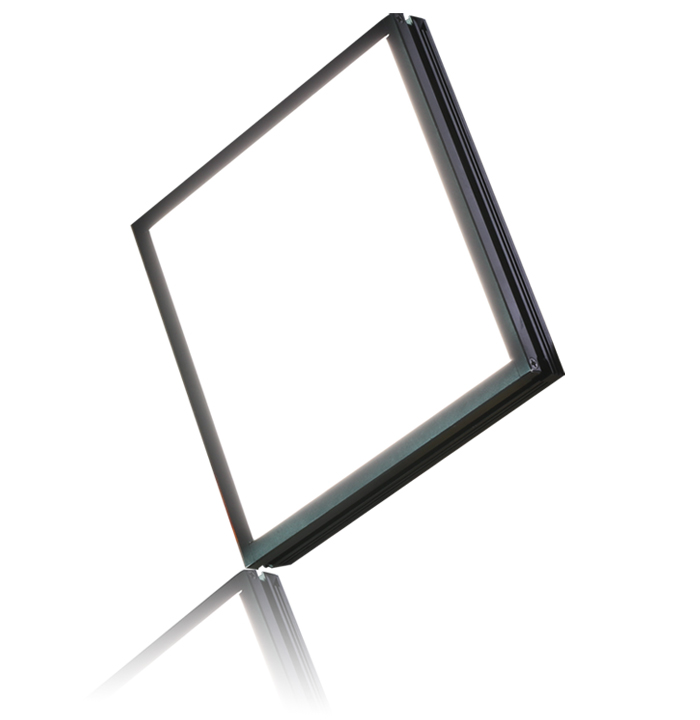

背光源

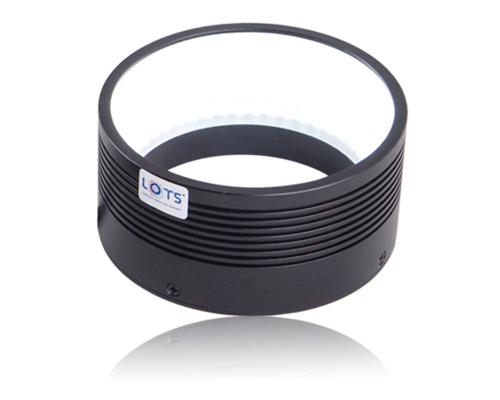

高角度环形光源

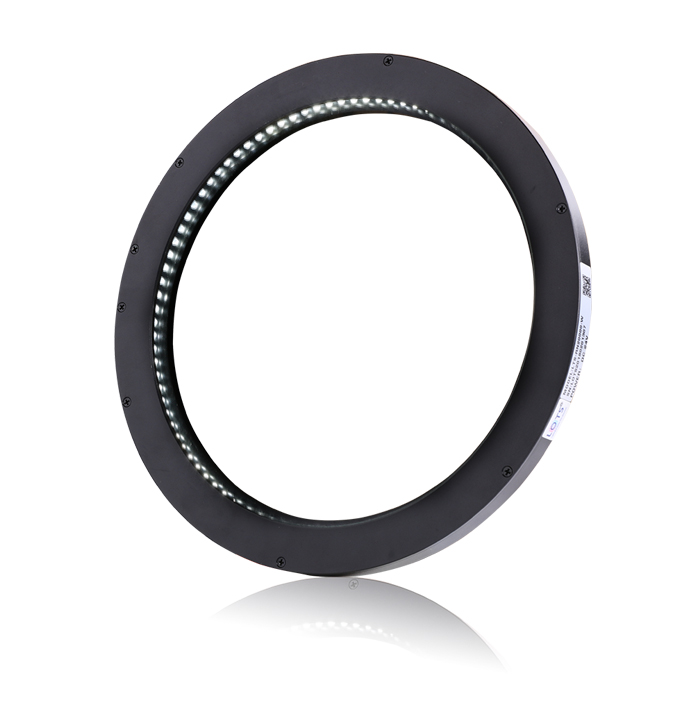

低角度环形光源

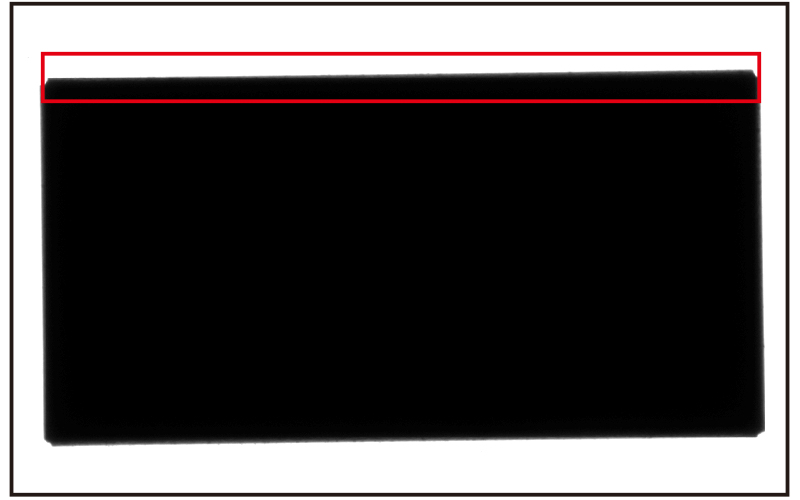

背光底部照射效果图
高角度环形光源效果图
低角度环形光源效果图
一．案例分析

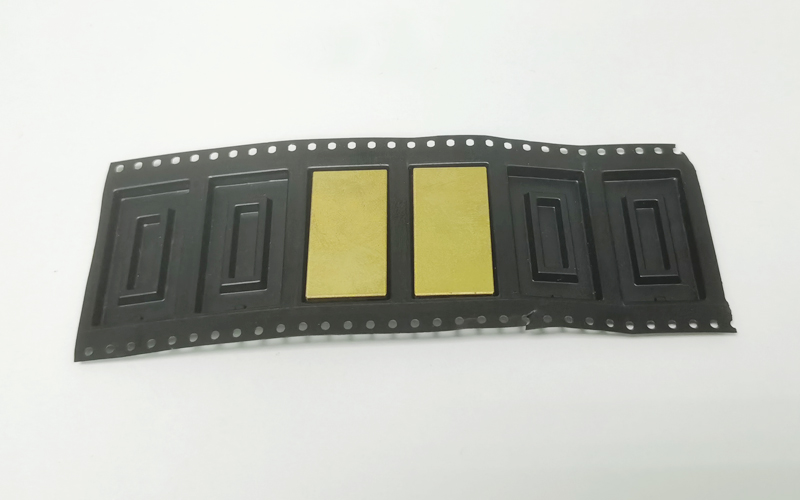

钽电容轮廓检测实物图
通过产品分析，样品放在黑色模具中进行检测，模具为黑色，反光度较低，产品表面较光滑且易反光。
分析上述三种打光方式：
(1) 背光底部照射方式：优点在于可以突出轮廓边缘，但由于此产品放在黑色模具中进行检测，会遮挡住相机受光，所以不适用此打光方式。

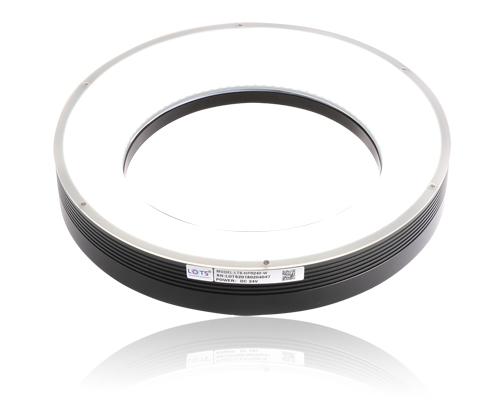

(2) 正面明场：产品与模具材质及反光度差异较大，可使用LOTS高角度环形光源正面照射，光源靠近镜头成高角度照射，使产品表面比较亮白，与黑色模具背景形成鲜明对比。效果如下：

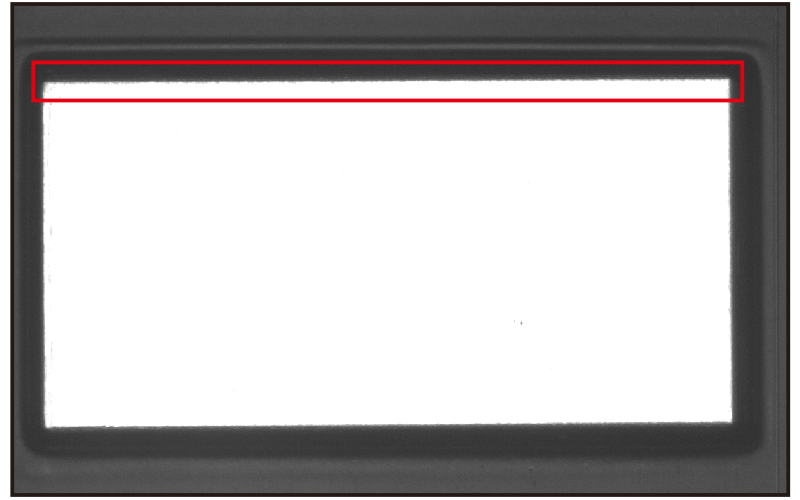

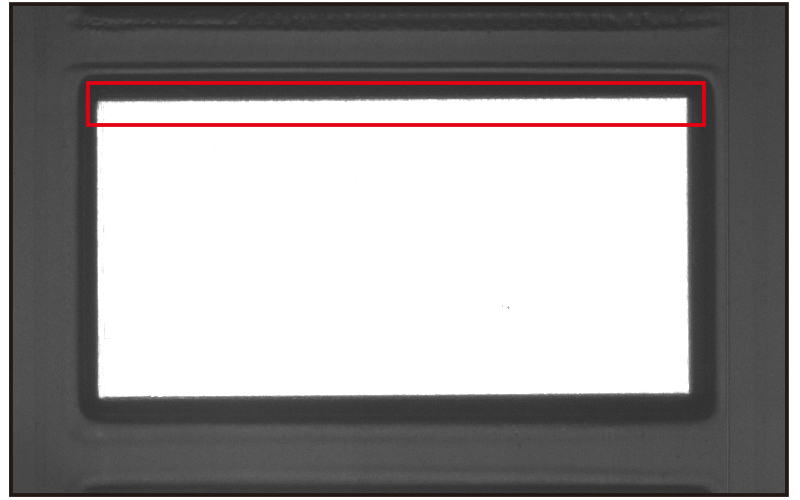

正面明场高角度环形光源效果图

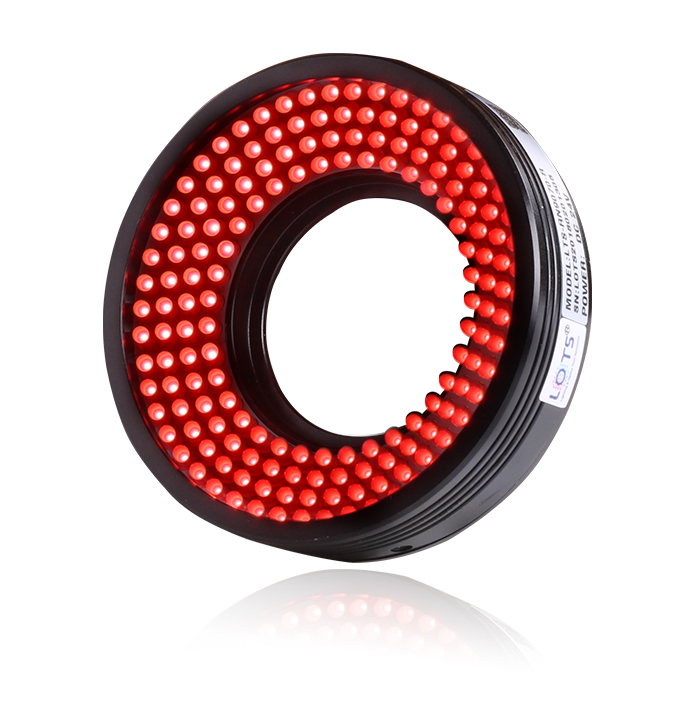

(3)正面暗场：暗场打光优点在于能够消除表面反光，对于凌厉的边会很容易打亮。下图使用LOTS低角度环形光源低工作距离照射。白色边缘与黑色表面对比明显。

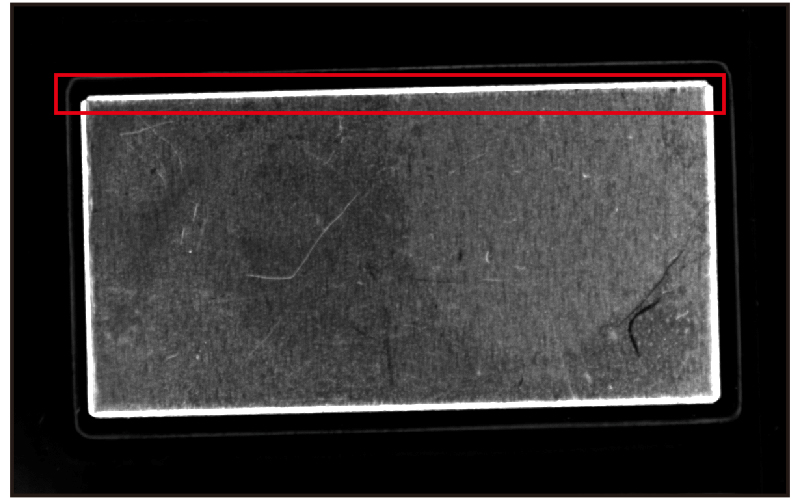

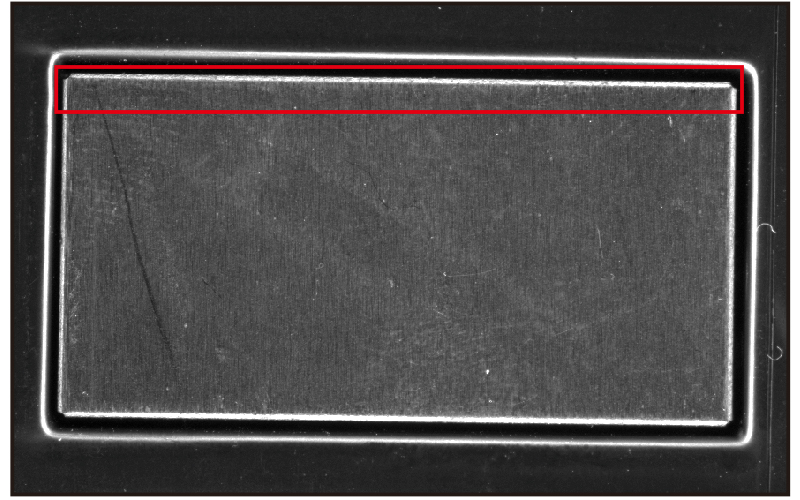

正面暗场低角度环形光源效果图
(4) 均匀光效果：对于金属或光滑类的产品，同样的采用正面暗场的方式，可适当选用均匀较好的带漫反射板或无影光类型照射，可提升效果，如下图能够使塑料模具背景完全消失，从而更好的检测轮廓边。
正面暗场方形无影光源效果图
三．总结
同样的产品使用不同的打光方式可呈现不同的效果，在项目中根据产品的类型与特征，现场的架构与限制，灵活选用光源进行测试，这是考验技术实力的经验积累。乐视光源十年专注于机器视觉光源的自主研发，专为系统集成商、设备制造商、大型制造企业、大型加工企业打造具有竞争力的视觉解决方案。
