仪表盘检测表针的光源应用
2020-09-07
分享

仪表盘检测表针的光源应用


一.光源介绍

图像的成像质量对整个视觉系统的影响极为重要,因此光源是决定整个机器视觉系统的重要因素。通过选择合适的光源,可以使检测目标的特征与背景有很好的对比效果,很大程度上降低图像处理的难度,提高检测的稳定性和可靠性。在项目中根据产品的类型与特征,选择相应的光源,以达到理想的应用效果。乐视自动化科技公司是一家专业的光源生产商,有成熟的研发、技术、销售团队。下面以我们乐视光源的低角度无影光源,来做一个案例分享优点在于独特的照射结构,在低角度照射增强表面特征的同时实现均匀照射,可提高对比度并减少反光及光斑。

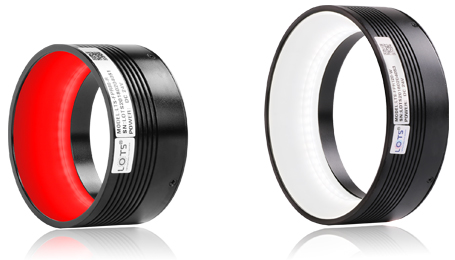

低角度无影光源

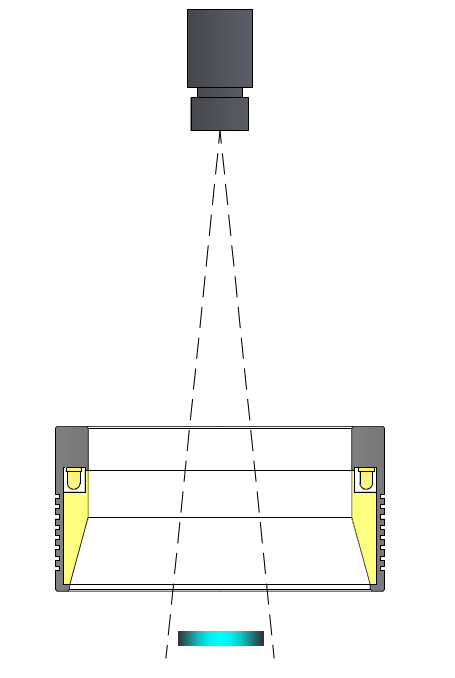

光源照明架构图


二.案例分析

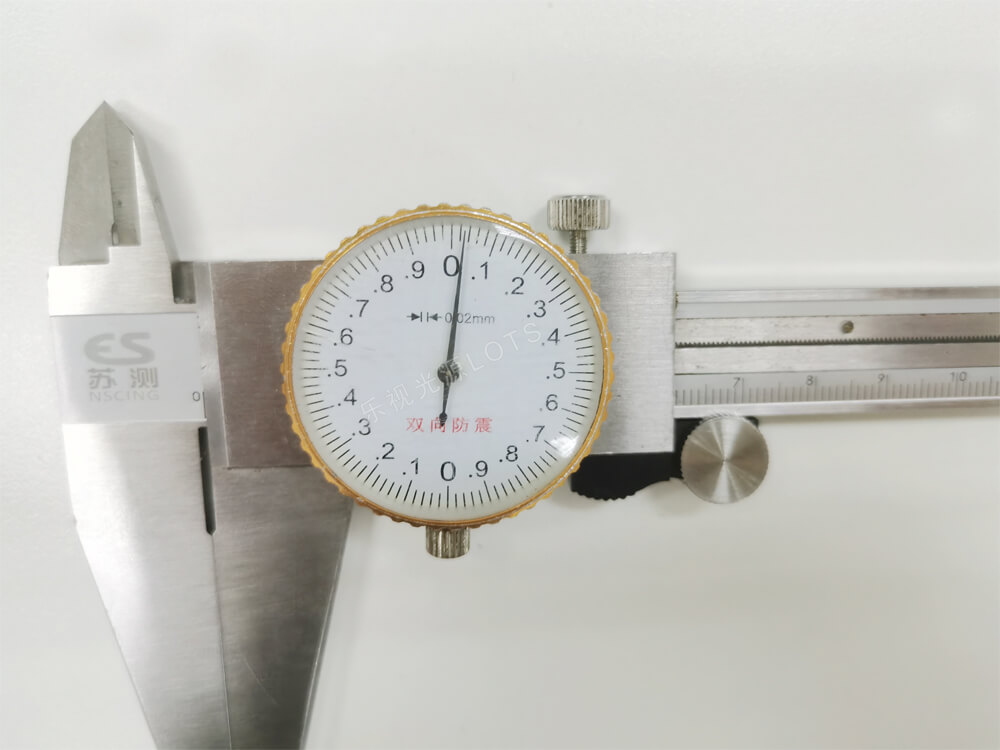

仪表盘实物图

该产品为游标卡尺仪表盘,检测内容为字符及表针的位置,检测难点为表盘表面为玻璃材质,反光非常强,光源选取不好会出现光斑以及不均匀情况,影响检测。使用乐视的低角度无影光源,可很好的解决此问题难点。

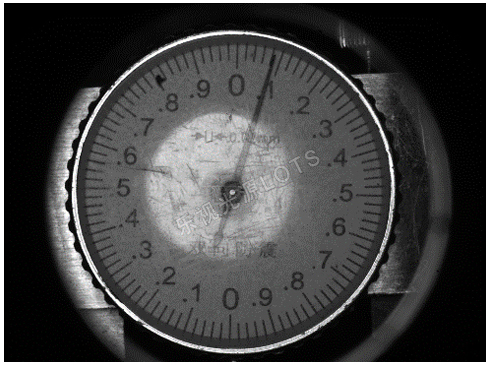

圆顶光源效果

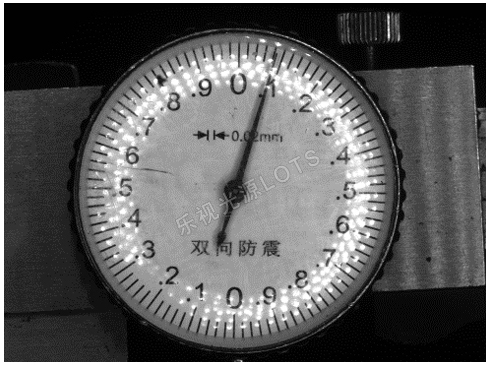

环形光源效果图

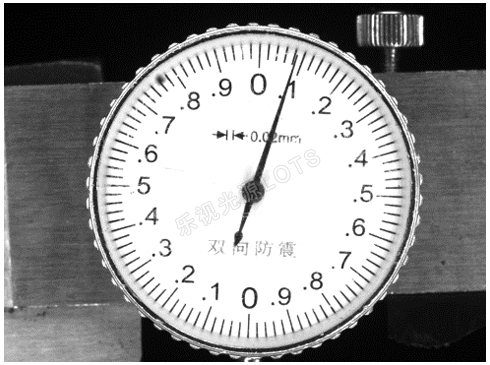

低角度无影光源效果


由上面三张效果图可以看到,环形光源会造成表盘表面玻璃上出现光斑,圆顶光源则有表盘中间不均匀的情况,以上两种方式均会对检测造成影响,而低角度无影光源,能够在图像均匀的情况下,更突出了字符及表针与背景的对比,达到检测目的。


三.总结
在项目中根据产品的类型与特征,要选择相应类型的光源,以达到理想的应用效果。乐视光源十年专注于机器视觉光源的自主研发,专为系统集成商、设备制造商、大型制造企业、大型加工企业打造具有竞争力的视觉解决方案。

了解更多案例信息、光源选型,欢迎来电咨询,乐视热线电话:+86-769-23131500
