大功率恒流控制器
3DPA Series(新)
简述
1.最佳线扫光源配套恒流控制器;2.恒流调光,无闪烁,自动适配最佳调节曲线;3.可高频触发,频率达7.5KHz;4.每通道256级可调,支持RS232通信、LAN通信;5.具备报警LED断路、LED短路、过流保护、断电保护等功能。
联系我们
分享该页面
产品介绍
型号参数
文件下载

产品特点:

1.最佳线扫光源配套恒流控制器
2.恒流调光,无闪烁,自动适配最佳调节曲线
3.可高频触发,频率达7.5KHz
4.每通道256级可调,支持RS232通信、LAN通信
5.具备报警LED断路、LED短路、过流保护、断电保护等功能

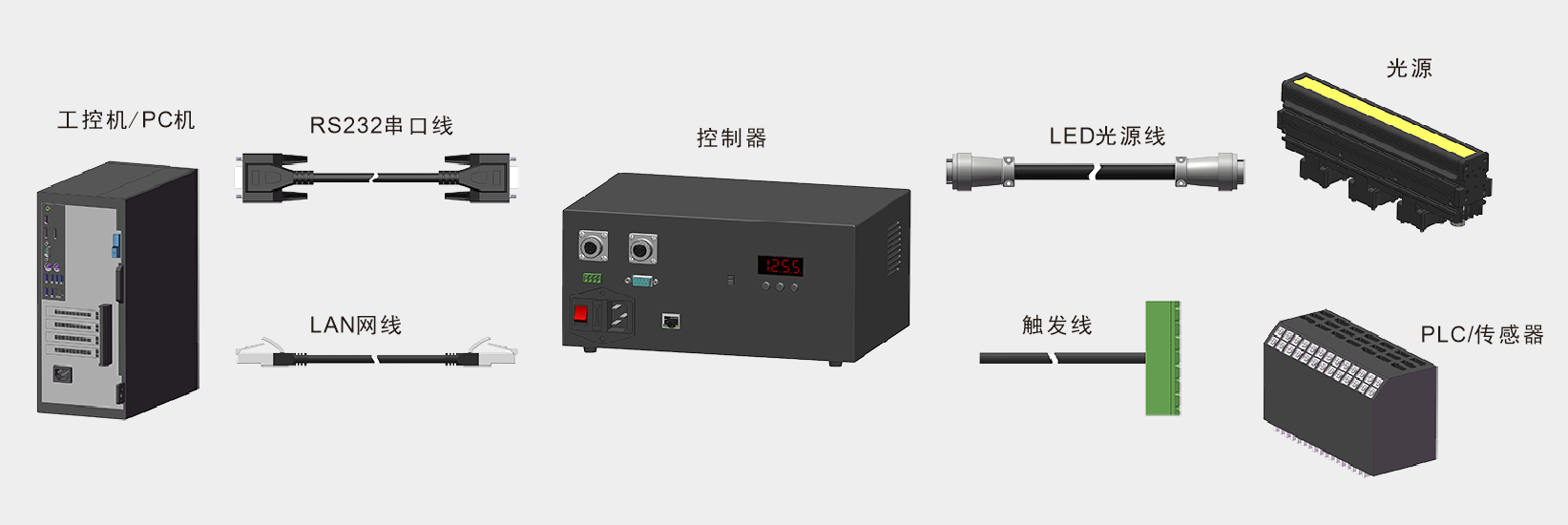

工作系统示例



时序图

常亮模式(MANU模式):
当外部连接触发信号时,触发“+”输入高电平5-24V “-”接地时,光源灭。
常灭模式(REMO模式):
当外部连接触发信号时,触发“+”输入高电平5-24V “-”接地时,光源亮。

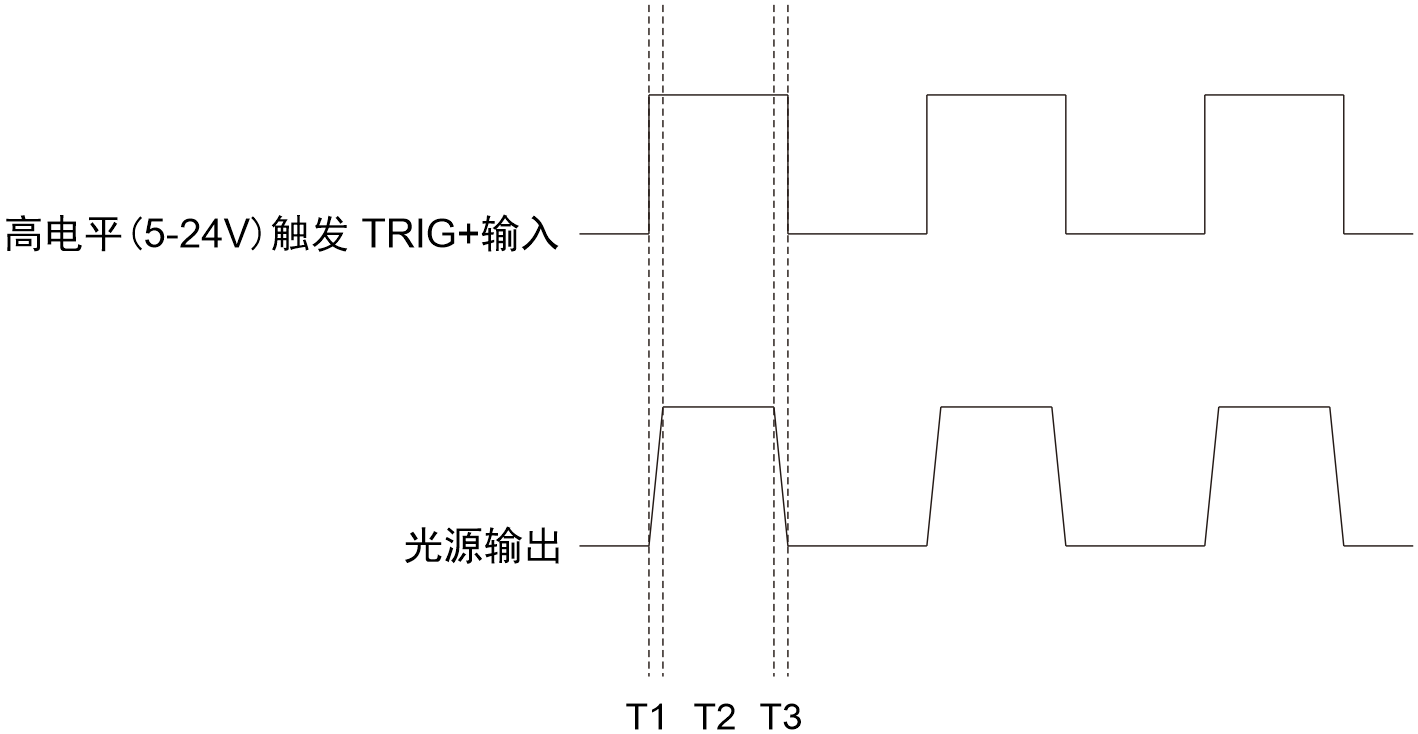

REMO模式触发时序图

说明:T1触发光源打开延时时间,T2光源被触发后点亮时间,T3触发光源关闭延时时间,T1≤10us,T3≤10us。

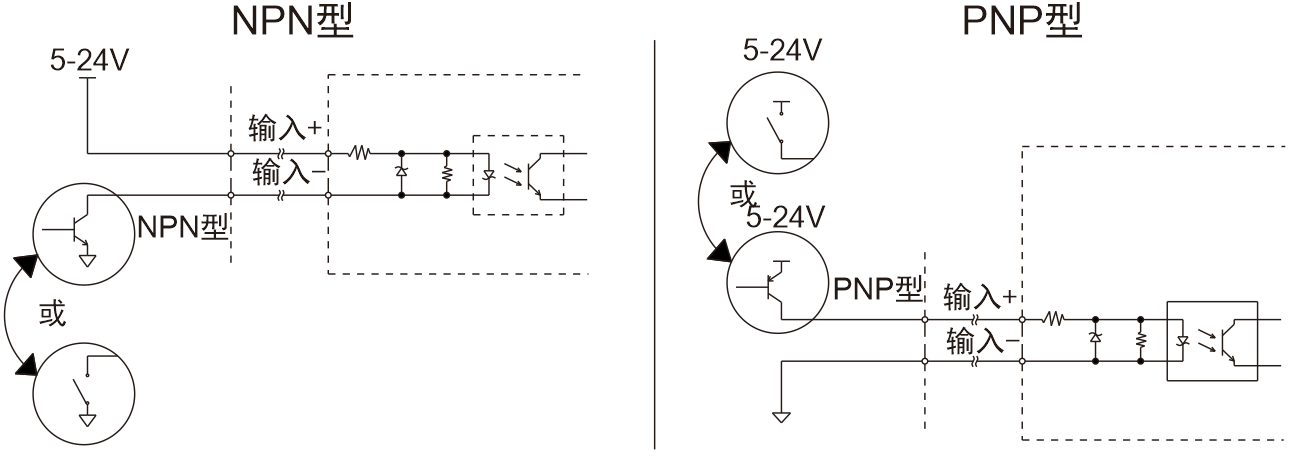

常用外部触发信号接线方法

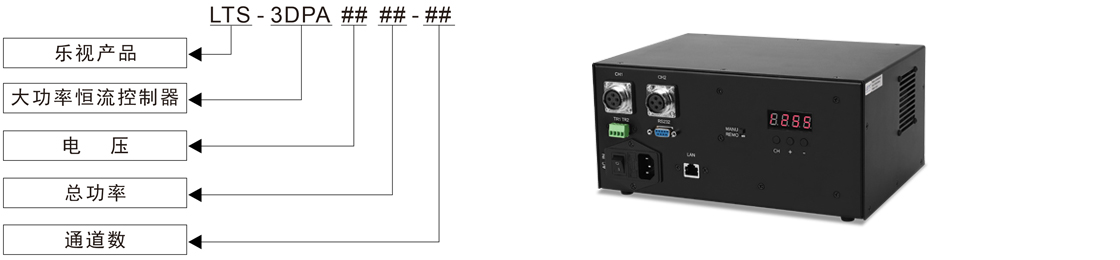

编码规则:



控制器型号

类型
型号
实际最大总功率 单路输出最大功率 通道
外部触发电压
大功率恒流控制器
LTS-3DPA2460-2M
60W
60W
2
5-24V
LTS-3DPA24200-2M
200W
120W
2
LTS-3DPA24350-1SA
320W
320W
1
LTS-3DPA24350-2SA
320W
240W
2
LTS-3DPA24500-1S
450W
450W
1
LTS-3DPA24500-2S
450W
240W
2
LTS-3DPA48750-1S
700W
700W
1
LTS-3DPA481000-1SA
900W
900W
1
LTS-3DPA481500-1SA
1350W
1350W
1

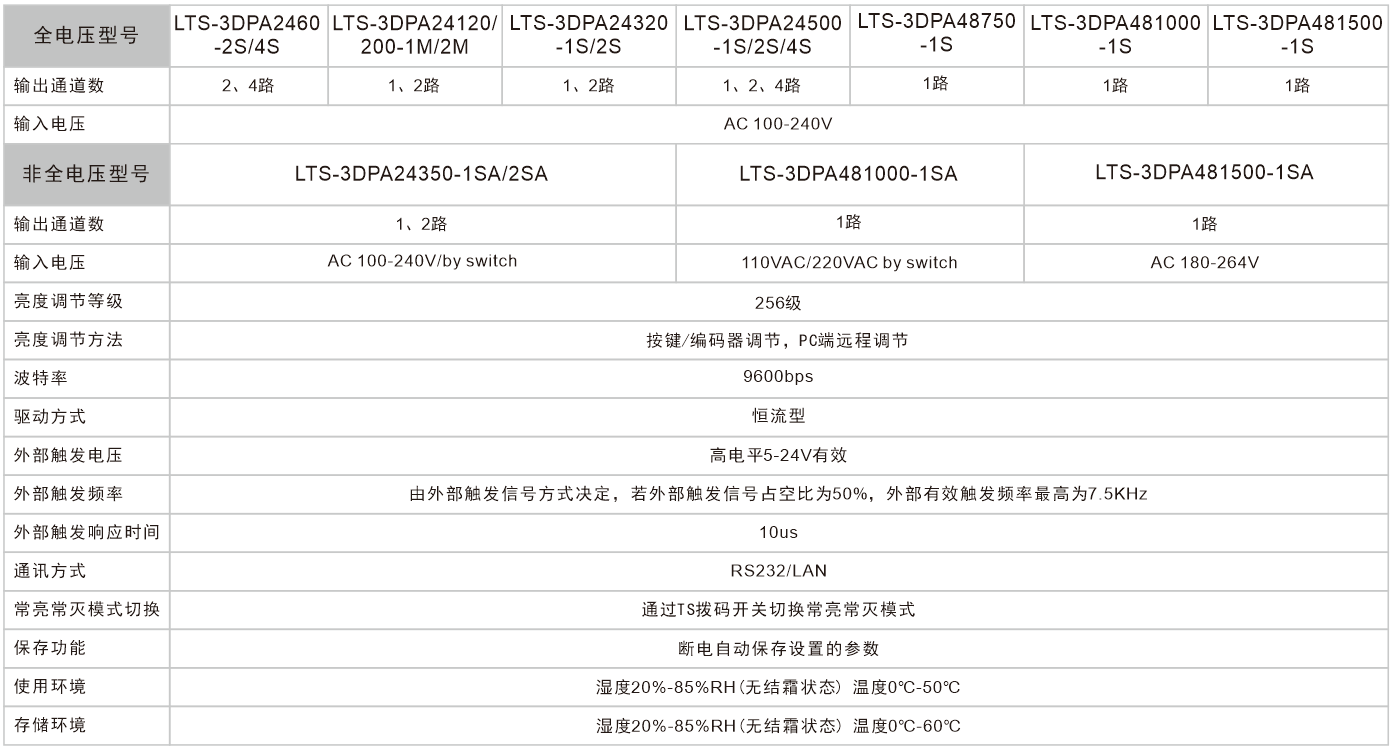

产品规格参数表:
