光栅同轴线光源
2COXL-GR(新)
简述
使用新型光学元件,配合同轴线光源可对光滑表面进行凹凸检测。光源上配有光栅元件,当检测到凹凸点时,条纹的成像就会发生变形,此变形的位置即为凹凸点的位置。
联系我们
分享该页面
产品介绍
型号参数
文件下载
推荐控制器
原理:
使用新型光学元件,配合同轴线光源可对光滑表面进行凹凸检测。光源上配有光栅元件,当检测到凹凸点时,条纹的成像就会发生变形,此变形的位置即为凹凸点的位置。

产品特点:
1.透光性高, 均匀性好
2.设计配合同轴线光
3.特殊光学设计,成像效果良好


应用范围:
4.光滑表面凹凸、划伤、黑点等缺陷检测


应用案例:

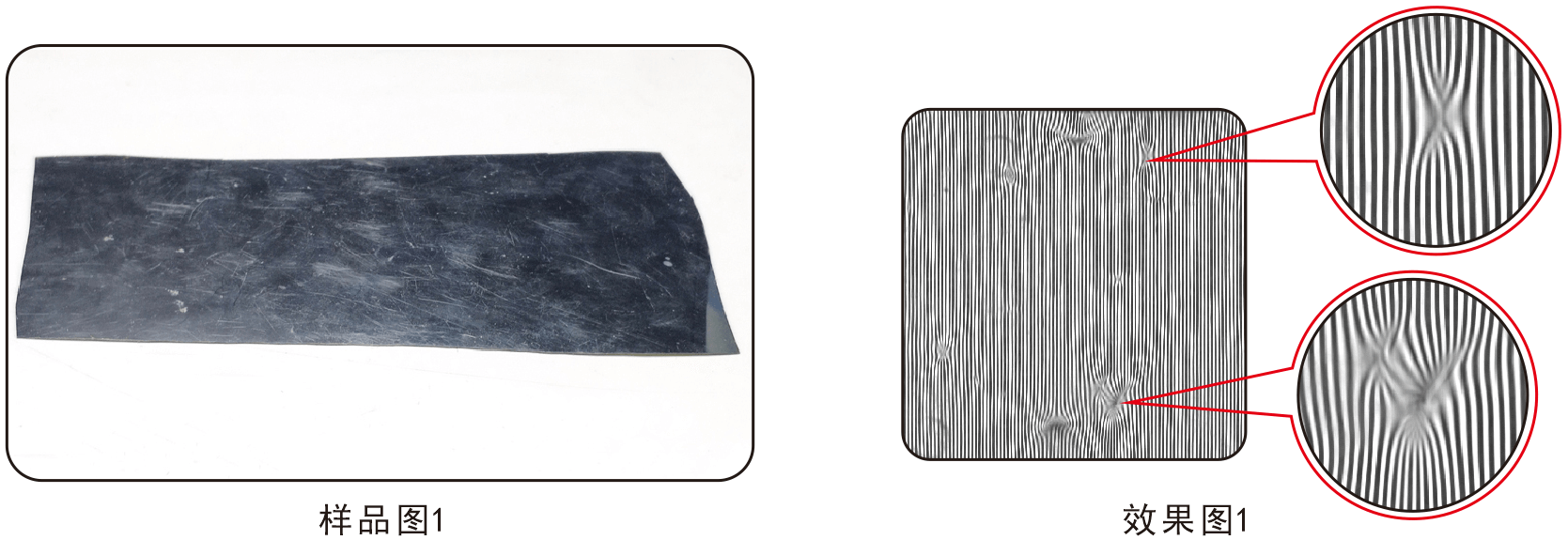

1.反光膜曲面、凹凸点检测

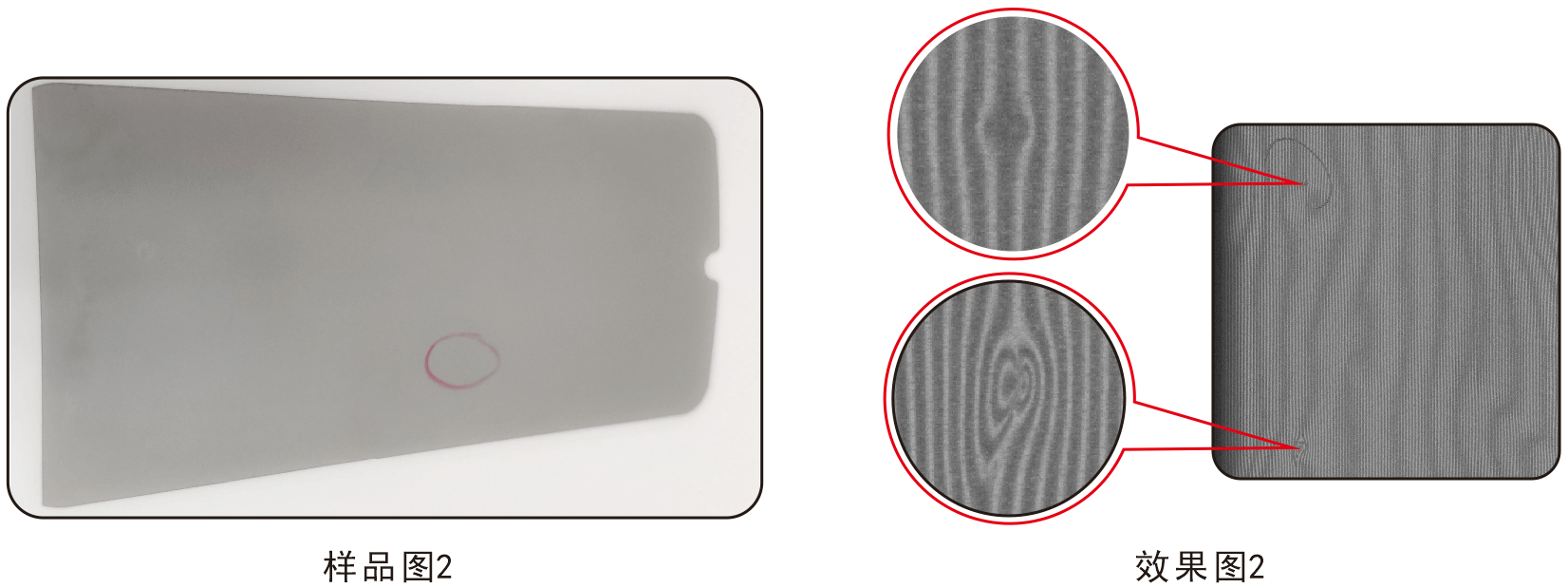

2.手机偏光膜曲面、凹凸点检测

说明:对于光滑表面的凹凸点,通过判断条纹的弯曲很容易找出缺陷位置,放大缺陷。线阵检测面积大,可根据样品的大小选择相对大的光源来满足视野的,均匀性相对面阵更有优势。

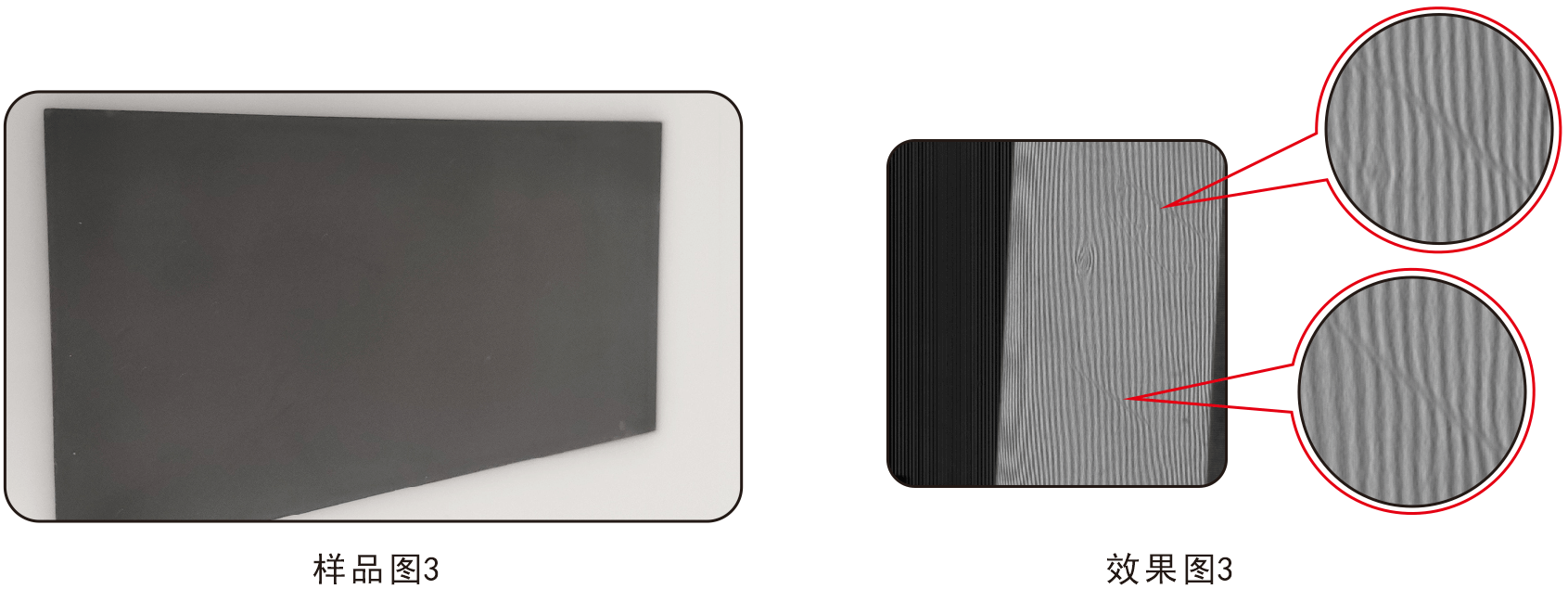

3.偏光膜轻微划伤等缺陷检测

说明:对于光滑表面的轻微划伤点,常规的光源检测很难看到缺陷,通过光栅同轴光源后,缺陷部分呈现出栅格杂乱,凸显出缺陷,有利于机器视觉识别。

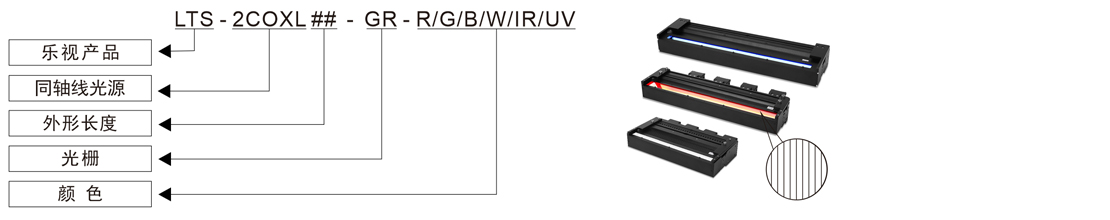

编码规则:
产品规格参数表:
型号 电压 功率 颜色 重量 散热方式 适用电源
LTS-2COXL100-GR-R/BGW   24V 36W 839g 风冷

 大功率恒压控制器

(2APC)

大功率恒流控制器

(3DPA)

LTS-2COXL140-GR-R/BGW   24V 54W 1079g
LTS-2COXL180-GR-R/BGW   24V 72W 1394g
LTS-2COXL220-GR-R/BGW   24V 90W 1649g
LTS-2COXL260-GR-R/BGW   24V 108W 2005g
LTS-2COXL300-GR-R/BGW   24V 126W 2263g
LTS-2COXL340-GR-R/BGW   24V 144W 2317g
LTS-2COXL380-GR-R/BGW   24V 162W 2818g
LTS-2COXL420-GR-R/BGW   24V 180W 3150g
  * 最长可定制3米。紫外和红外光源可根据客户要求定制。
  * 发光峰值波长/相关色温:红色:620-630nm,绿色:525-530nm,蓝色:465-470nm,白色:6600K(色温)

(1) 使用环境:温度 0-40℃,湿度 20-85%(非凝结)
(2) 使用寿命:环境温度为25℃时,最大亮度使用,直至亮度低于起始值的50%
(3) 增值服务:一年免费技术支持,免费出借样品
