回形背光源

4FTB/4FTR/3FTR Series

简述

2FTR/2FTB型号将停产，将由4FTR/4FTB替代，性价比更高。由LED阵列分布于光源底部，经过优化设计成回形或环形的结构，发出的光经过特殊扩散板以后形成均匀的背光，可用于测量四侧外形轮廓或检测大尺寸PCB板字符。亦可作为前向光照明使用。

联系我们

分享该页面

产品介绍

型号参数

文件下载

推荐控制器

产品试用

产品特点：
1.高密度LED分布于光源底部

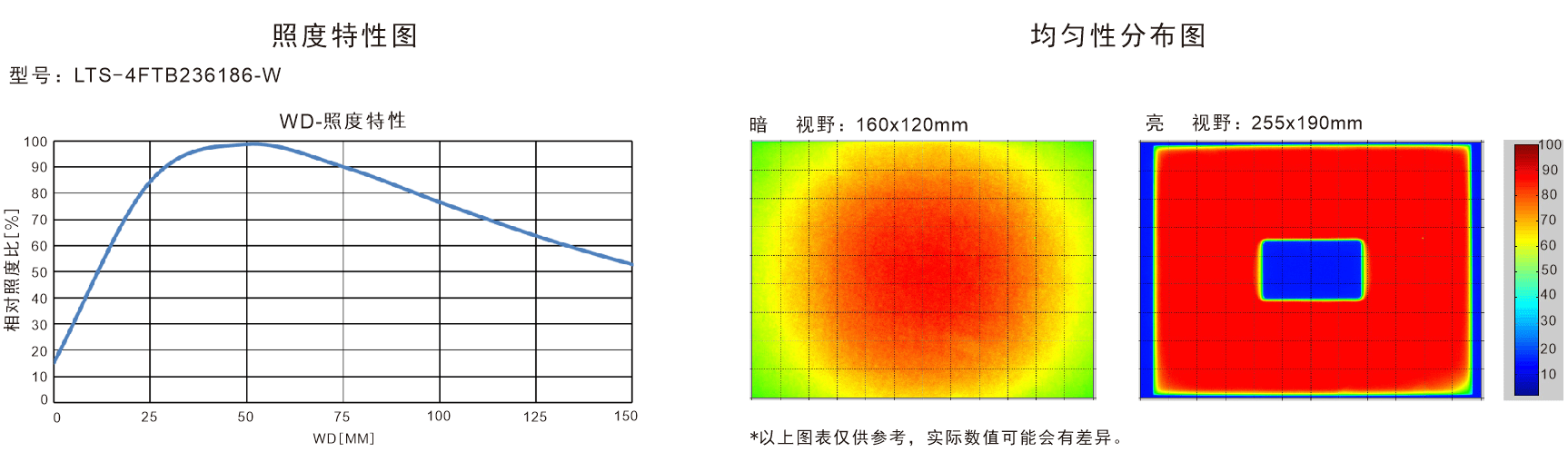

2.均匀性好，亮度高

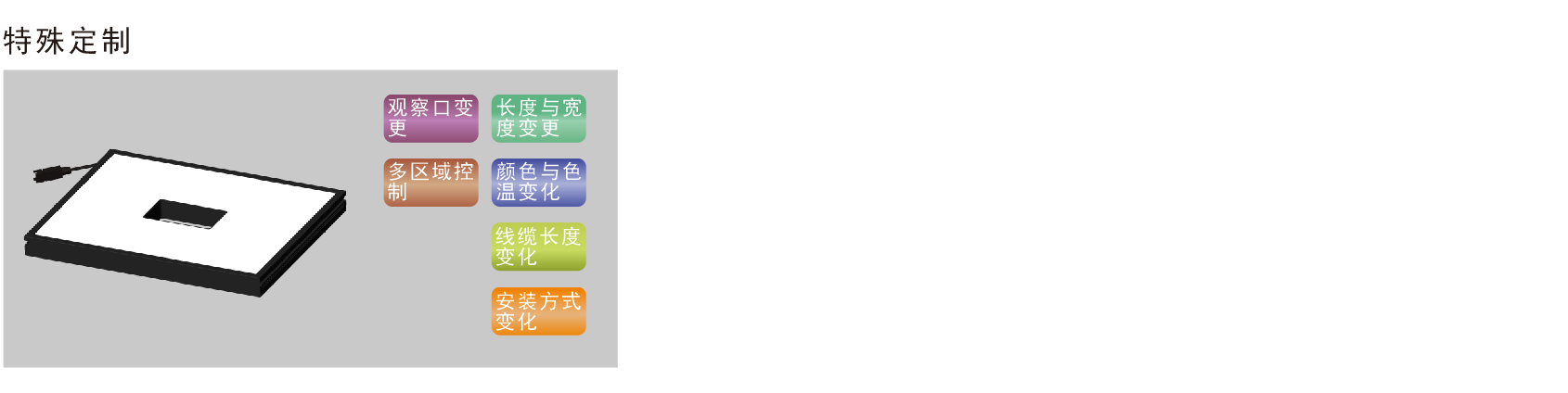

3.发光区域可定制开孔大小和位置
4.可定制多种大小，适用于特殊场合

应用范围：

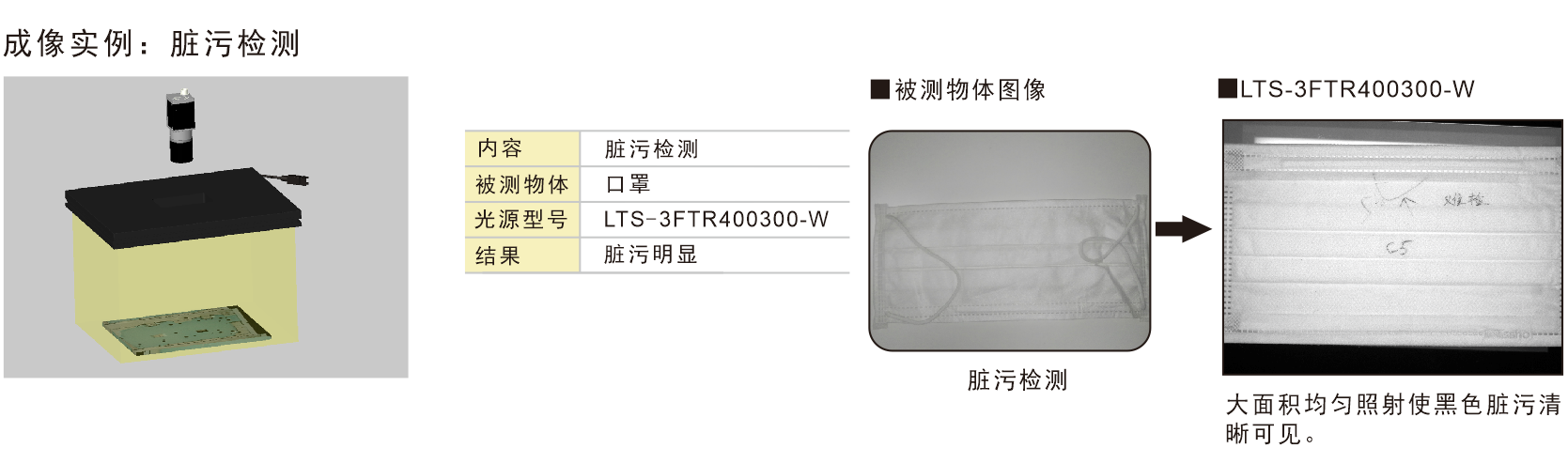

1.物体四边外形尺寸测量
2.边缘破损检测
3.透明物体杂质检测
4.口服液液位高度检测

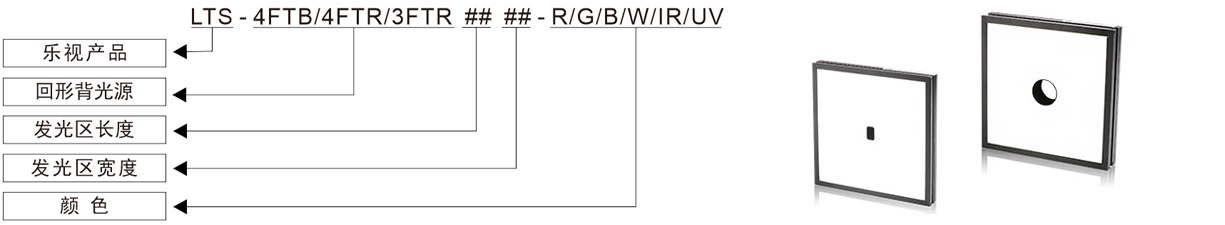

编码规则：

产品规格参数表：

★此产品由于尺寸规格较多，如需要其它尺寸请与我们联系。

型号	电压	功率	颜色	重量	适用电源
LTS-4FTB9090-R/GBW	24V	5.9W/7.4W		265g	模拟控制器(2APC) 数字控制器(3DPC) 大功率控制器(2APC)
LTS-4FTB110110-R/GBW	24V	6.4W/8.0W		514g
LTS-4FTB140140-R/GBW	24V	13.8W/17.5W		721g
LTS-4FTB200100-R/GBW	24V	12.2W/15.4W		742g
LTS-4FTB200180-R/GBW	24V	23.3W/29.1W		775g
LTS-4FTB236186-R/GBW	24V	27.5W/35.4W		1125g

LTS-4FTR120120-D30-R/GBW	24V	9.6W/12.2W		382g	模拟控制器(2APC) 数字控制器(3DPC) 大功率控制器(2APC)
LTS-4FTR141141-D35-R/GBW	24V	12.2W/15.4W		452g
LTS-4FTR150150-D30-R/GBW	24V	15.9W/20.6W		567g
LTS-4FTR170170-2D40-R/GBW	24V	18.0W/22.2W		624g
LTS-4FTR180180-D40-R/GBW	24V	21.2W/26.4W		670g
LTS-4FTR200100-2D40-R/GBW	24V	11.7W/14.8W		727g
LTS-4FTR200200-D50-R/GBW	24V	27.5W/34.4W		796g
LTS-4FTR250210-D60-R/GBW	24V	31.7W/46.0W		1277g
LTS-4FTR300200-D40-R/GBW	24V	43.9W/55.0W		1478g
LTS-4FTR400300-D50-R/GBW	24V	65.5W/82.4W		2780g

LTS-3FTR100100-D34-R/GBW	24V	6.4W/8.5W		417g	模拟控制器(2APC) 数字控制器(3DPC) 大功率控制器(2APC)
LTS-3FTR110110-D40-R/GBW	24V	9.8W/12.3W		519g
LTS-3FTR150100-D40-R/GBW	24V	15.9W/20.1W		975g
LTS-3FTR150150-D30-R/GBW	24V	15.9W/20.1W		975g
LTS-3FTR200200-D50-R/GBW	24V	25.4W/31.7W		1302g
LTS-3FTR220220-D60-R/GBW	24V	33.9W/42.2W		1494g
LTS-3FTR300200-D45-R/GBW	24V	52.6W/65.9W		1926g
LTS-3FTR300300-D50-R/GBW	24V	58.1W/73.4W		2650g
LTS-3FTR350300-D80-R/GBW	24V	57.1W/70.8W		3012g
LTS-3FTR400300-D50-R/GBW	24V	65.5W/82.4W		3450g
LTS-3FTR400400-D50-R/GBW	24V	82.6W/103.5W		5250g
LTS-3FTR500400-D65-R/GBW	24V	126.8W/158.4W		6150g
LTS-3FTR500500-D60-R/GBW	24V	82.1W/102.3W		7835g
LTS-3FTR600600-D50-R/GBW	24V	184.4W/231.9W		12160g
LTS-3FTR1000700-D65-R/GBW	24V	363.6W/390.0W		24300g
* 紫外和红外光源可根据客户要求定制。 * 发光峰值波长/相关色温：红色:620-630nm，绿色:525-530nm，蓝色:465-470nm，白色:6600K(色温)
