轮流频闪控制器

3DRC Series(新)

简述

1.配套线扫光源闪频使用；2.分时轮流/单独触发模式可选；3.差分/TTL触发信号输入可选；4. 5us高速响应，最高80K频率。5.点亮时间5-500us可调；6.512/1000级亮度可选、7.支持RS-232通信、LAN通信。

联系我们

分享该页面

产品介绍

型号参数

文件下载

轮流频闪控制器主要应用于接受外部产品位置信号，同步输出相机和光源。可让多个光源分时输出（不同亮度、不同角度、不同类型，颜色），相机在对应信号（光源点亮）采集，集成一张或多张图像。实现多工位集成于单工位，通过拆分、组合图像完成多项检测检测内容同时检测。

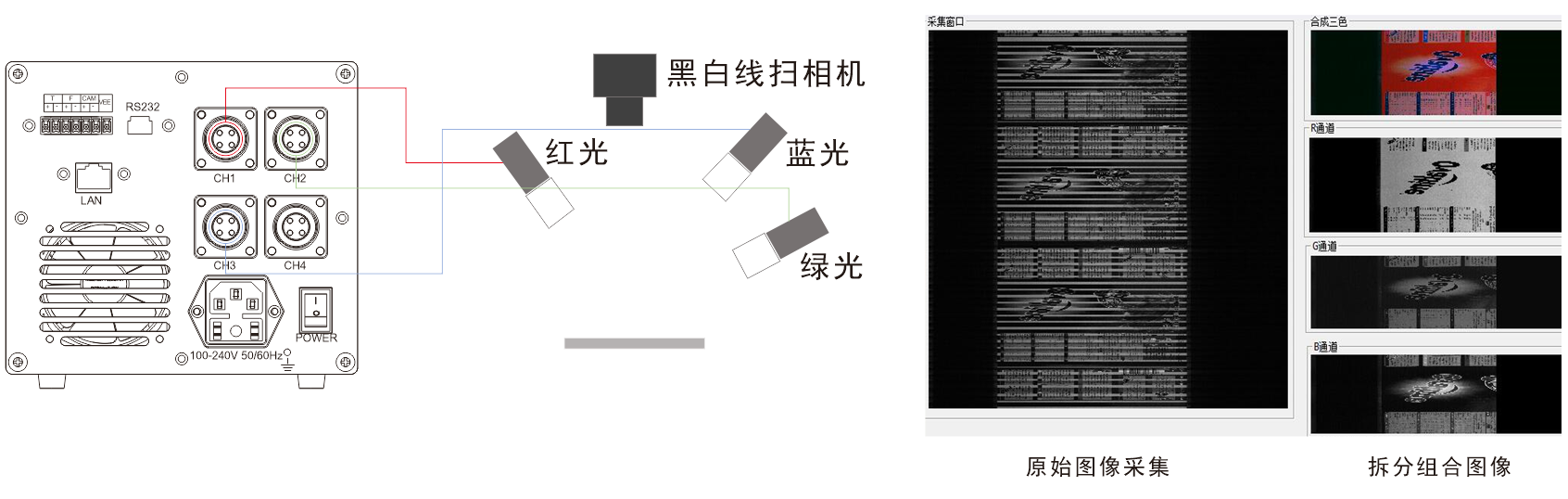

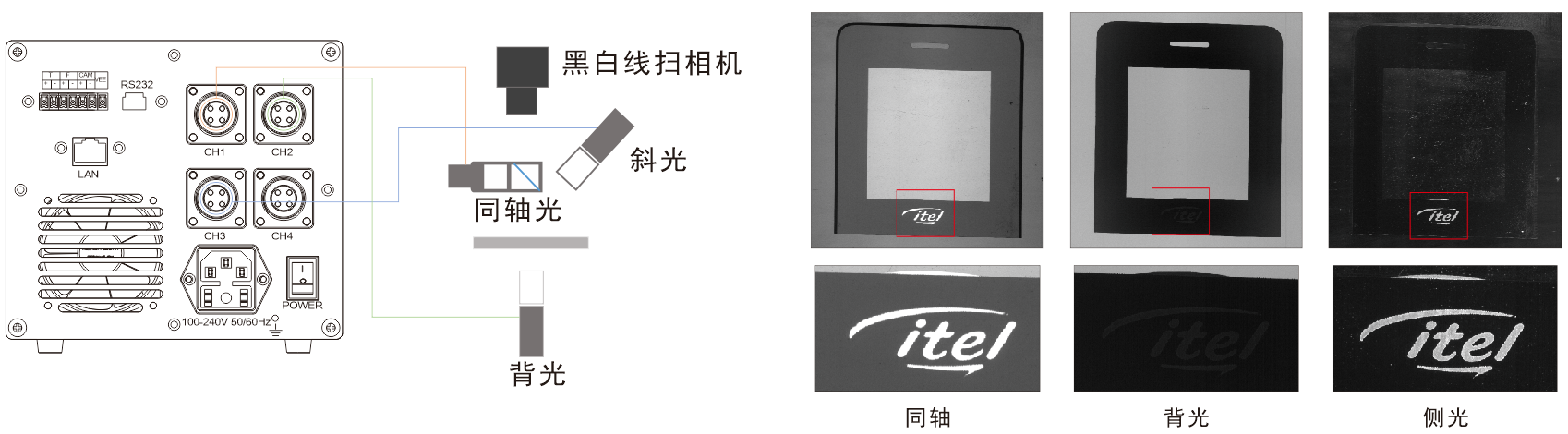

组合照明成像图

单颗线扫描相机（单行）获取多张不同光源的照明图像

获取彩色图像

黑白相机下实现真实的彩色图像

产品特点：
1.配套线扫光源闪频使用
2.分时轮流/单独触发模式可选
3.差分/TTL触发信号输入可选
4.5us高速响应，最高80K频率
5.点亮时间5-500us可调
6.512/1000级亮度可选
7.支持RS-232通信、LAN通信

控制器应用环境：
具体哪些情况需要用到轮流控制器？
1.减少工位，工位紧凑无法提供更多的检测工位；
2.节约成本，用更少的硬件实现更多功能；
3.提高速度，在更少的时间完成多种产品成像。

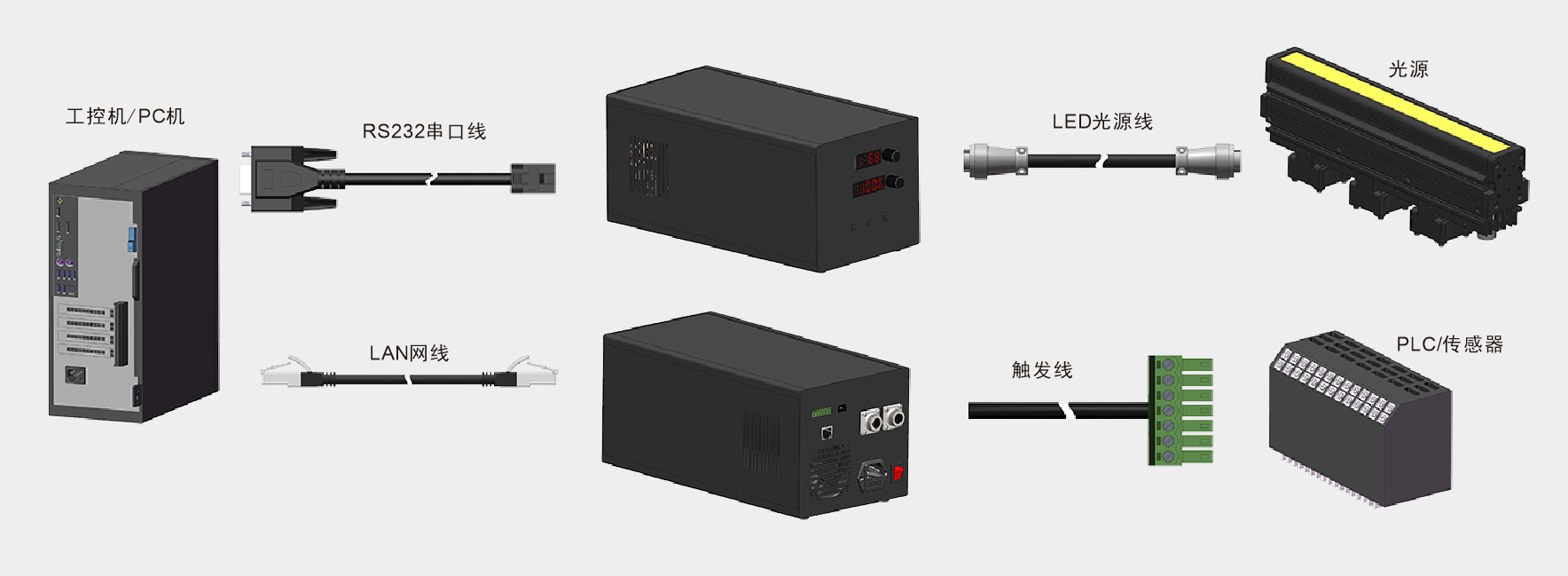

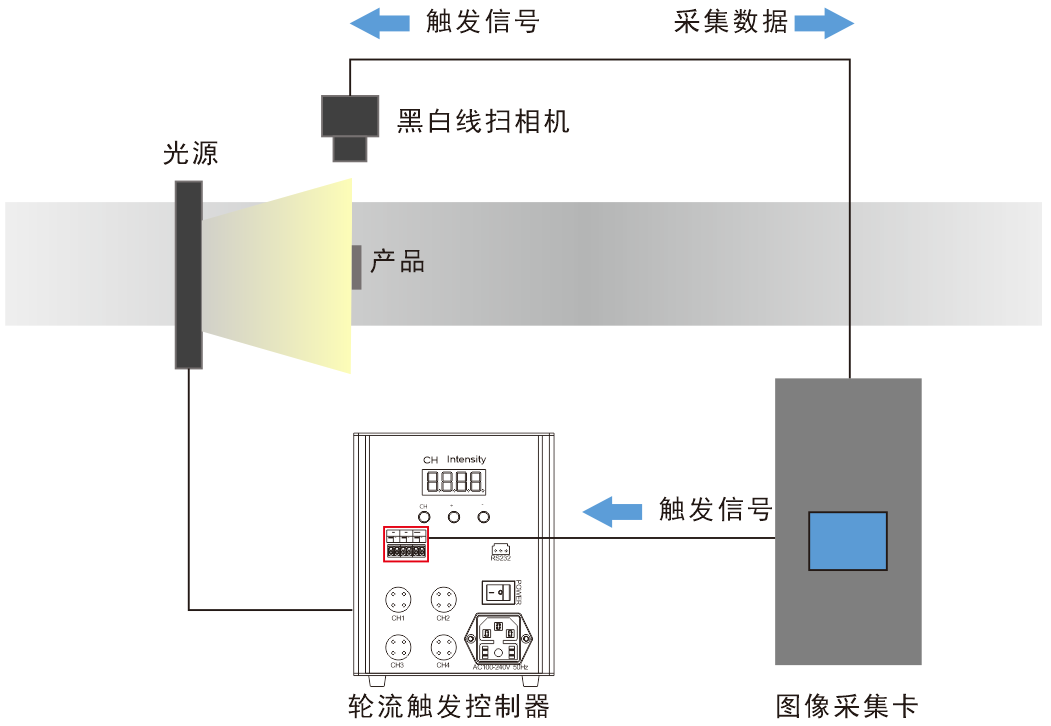

工作系统示例

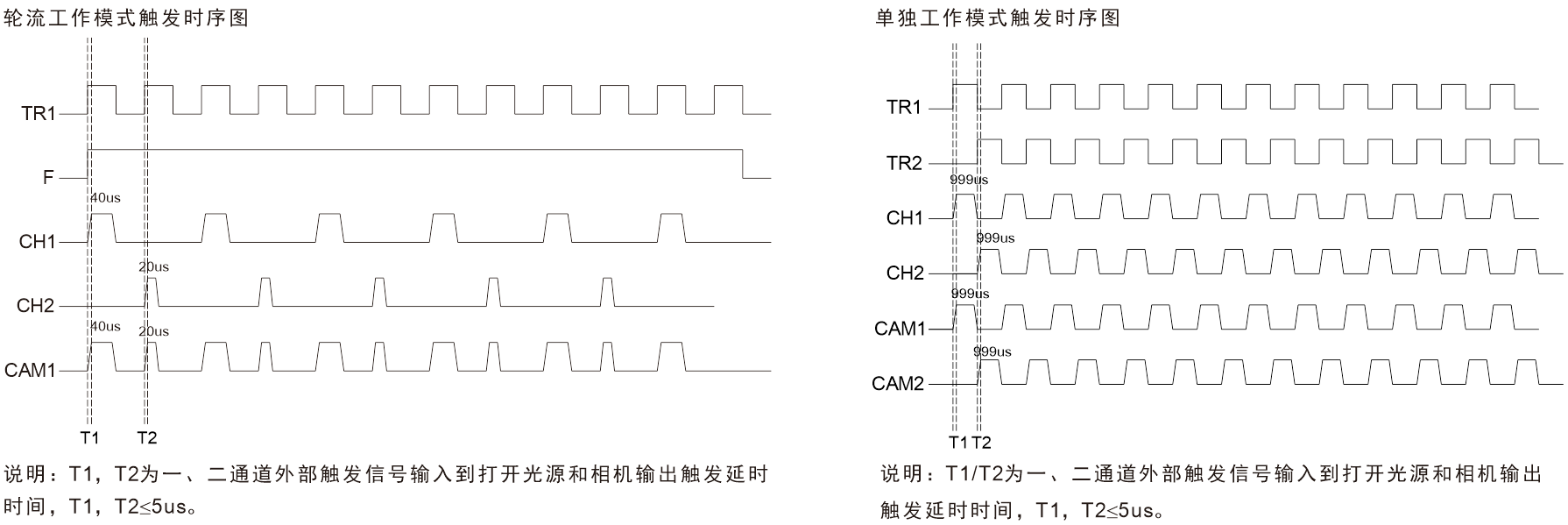

时序图

常用外部触发信号接线方法

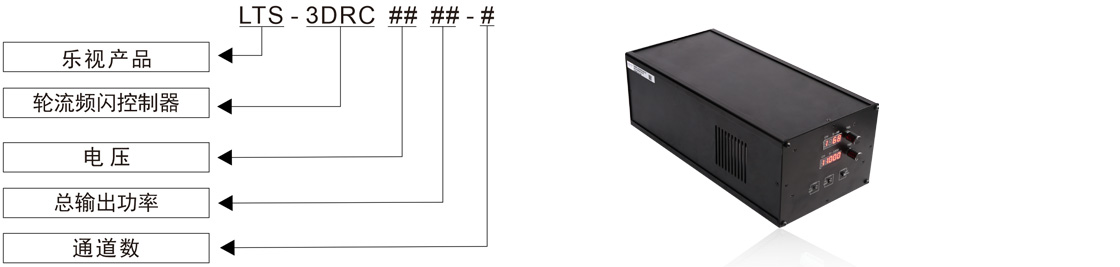

编码规则：

控制器型号

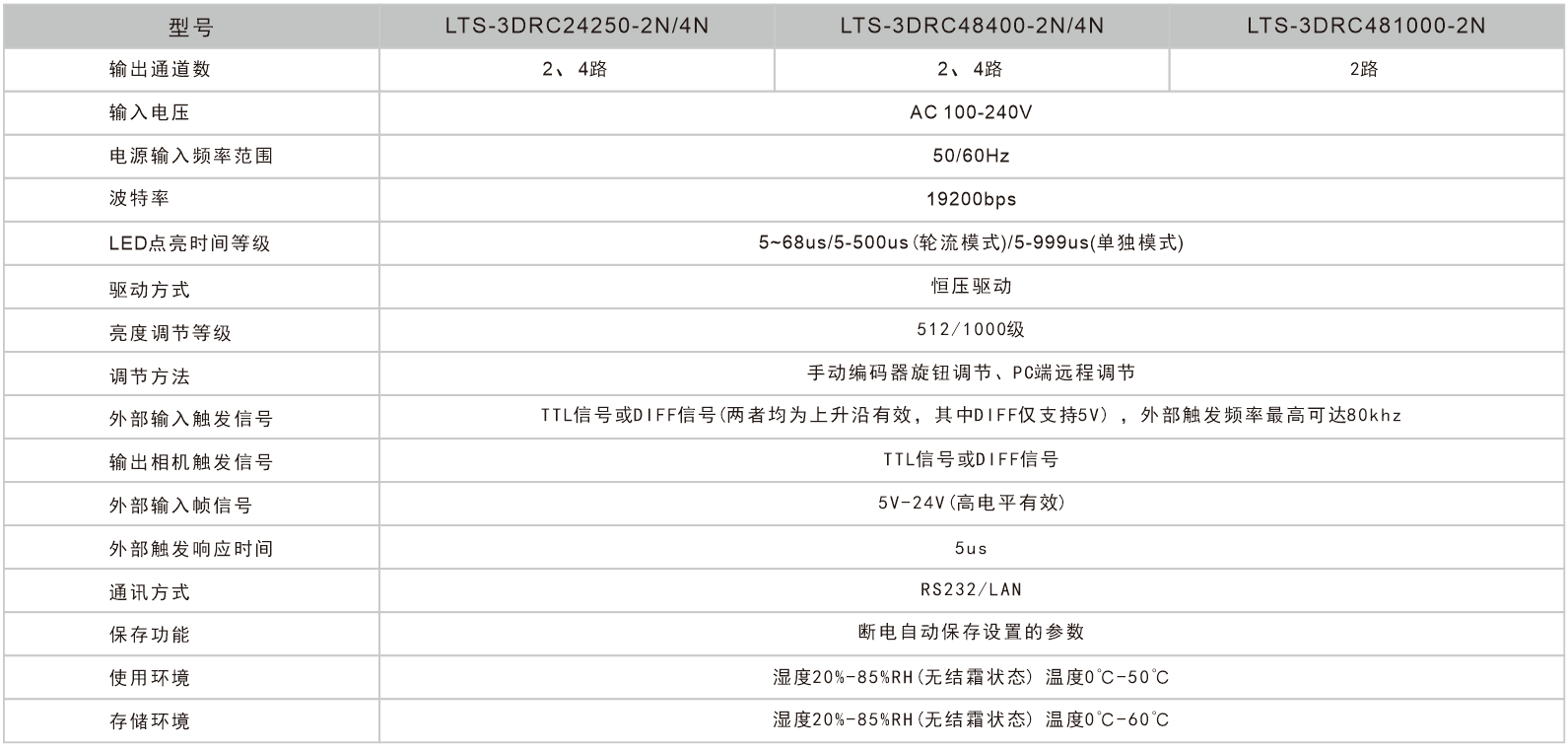

产品规格参数表：
